“唯一ID”后是系统给出的元件的编号，无需修改。

28

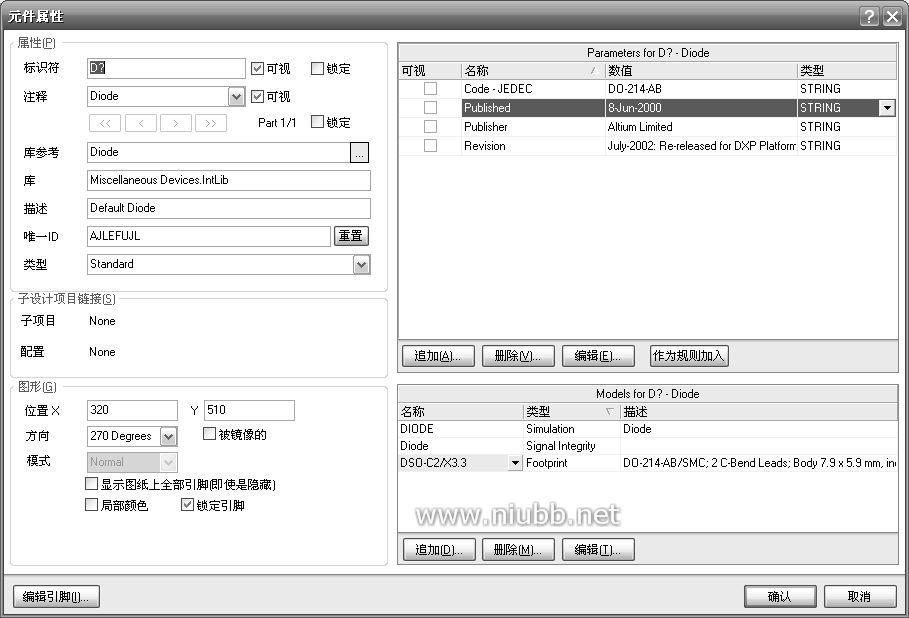

图1.2.34 元件属性对话框

在“图形”选择区域中，位置X和位置Y用来精确定位元件在原理图中的位置。用户可以在后直接输入坐标。方向用于设置元件的翻转角度。镜像复选框用于设置得到元件的镜像。

以此类推，参 照图1.2.35，设置图中所有的元件属性。

图1.2.35 设置好属性的电路图

29

步骤7：导线的连接

执行菜单“放置”/“导线”命令。参照图1.2.36，将各器件连接起来。

步骤8：放置电源符号

执行菜单“放置”/“电源端口”，然后将鼠标移动到图纸中的合适位置放置好。在放置的过程中，可以按空格键旋转元件的方向。

然后双击电源符号，打开“电源端口”属性对话框，将“风格”改为“Circle”，网络名称改为“+6V”。如图1.2.37所示。

参照以上步骤，放置电源符号“-6V”。

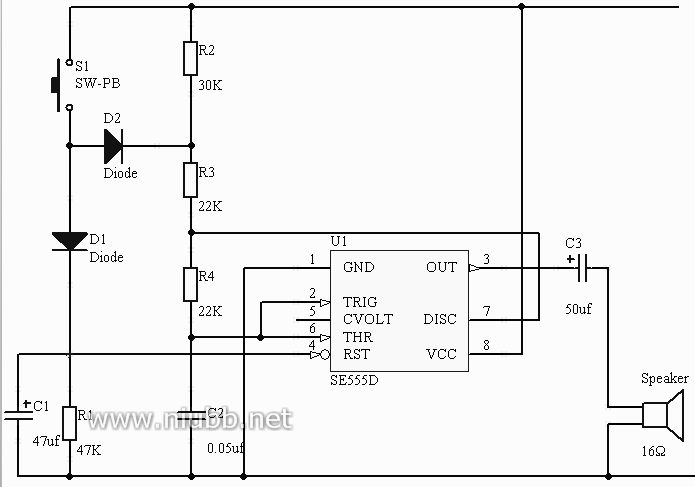

图1.2.36 绘制完毕的原理图

图1.2.37 电源符号

◆ 小结

绘制原理图的一般步骤是：

1、新建设计项目和文件

2、设置图纸参数

3、安装所需要的元件库

30

4、查找和放置元件，并设置元件的属性

6、导线的连接

7、放置电源符号

8、保存

绘制原理图的步骤并不是固定的，在用户实际操作过程中，也可以根据需要调整先后顺序。

◆ 实训

新建一个项目设计文件和原理图设计文件，分别保存在D盘，名字分别为“差动放大电路.PrjPcb”和“差动放大电路.SchDoc”。图纸大小为：宽1000，高800，颜色为淡，边框为蓝色，水平放置，栅格大 小为10，捕捉为2.5。电气捕捉为8。绘制如图1.2.38所示电路图。

图1.2.38 差动放大电路

31

单项训练3 模/数转换电路的绘制

Protel DXP 2004提供了用于绘制电路原理图的工具栏，即“配线”工具栏。如图1.2.39所示。

接地符号 网络标号电源符号 图纸端口 端口

导线 总线分支 总线 图纸符号放置元件 忽略ERC

图1.2.39 “配线”工具栏

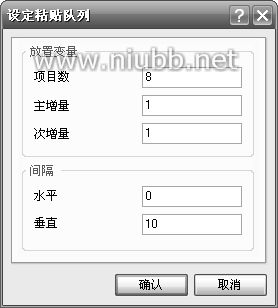

该工具栏可以通过“查看”/“工具栏”/“配线”来打开或关闭。该工具栏的主要作用是用来放置导线、总线、总线分支、网络标号、接地符号、电源符号等。下面在具体任务中来介绍“配线”工具栏 中各工具按钮的使用。

图1.2.40 模数转换电路

32

◆ 训练任务

图1.2.40是一个用来实现模拟信号/数字信号转换的电路，要求使用Protel DXP 2004绘制完成。

◆ 学习目标

?

?

?

?

?

? 掌握导线的使用及导线属性的设置 掌握总线的使用及总线属性的设置 掌握总线分支的使用及其属性的设置 掌握网络标号的含义及其使用 掌握接地符号和电源符号的使用及属性的设置 理解和掌握放置元件按钮的作用

◆ 执行步骤

步骤1：新建文件

新建一个原理图文件，并将新建的文件保存为“模数转换电路.SchDoc”。如图1.2.41所示。

Free Documents表示其中的

文件是自由文档，不从属于

任何项目

图1.2.41 新建原理图文件

知识链接：设计文件可以独立存在

在前面的任务中提及过，在Protel DXP 2004中，一个设计项目中可以包含若干个类型相同或不相同的 设计文件，设计项目的作用在于能够把存放在不同位置的文件以一定的形式组织起来。一个设计项目中如果没有包含设计文件，则该项目是空项目。

在设计使用过程中，设计项目不能单独使用。例如，如果需要拷贝某原理图，不能仅仅拷贝项目，而需要拷贝原理图文件。设计文件可以包含在某个设计项目中，并且其也可以独立存在，不从属于任何项目。如图1.2.41中，原理图文件“模数转换电路”就是一个不从属于任何项目的自由文档。 33
