绘制完毕后，可以通过层次原理图切换按钮来验证层次原理图之间的对应关系。

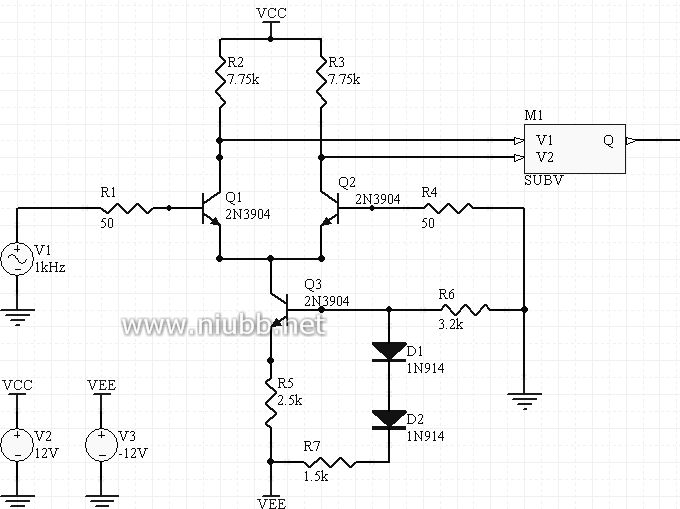

图1.2.97 子电路图2

◆ 小结

层次电路图设计方法为绘制庞大的电路图提供了方便，可以根据要求将一个大的原理图分解为若干个部分，然后按照层次原理图的设计方法自顶向下，或是自底向上绘制完成。

子电路图之间的 关系可以通过端口来实现，也可以通过网络标号来实现。层次电路图不但可以是两层结构，也可以是多层结构，即在一个子电路图中还可以包含方块，该方块也对应一个更小的电路图。

当采用自底向上方法设计时，各子电路图完成后，顶层电路图能够自动生成，其中包含的端口数量和其所对应的子电路图是对应的。当采用自顶向下方法设计时，先绘制顶层电路图，然后由顶层电路图中的每个方块自动生成包含若干个端口的子电路图。

62

◆ 实训

采用“自顶向下”或“自底向上”的方法将下面的图1.2.98分解为2个子原理图。分解方法根据图[牛bb文章网]中的虚线来操作。

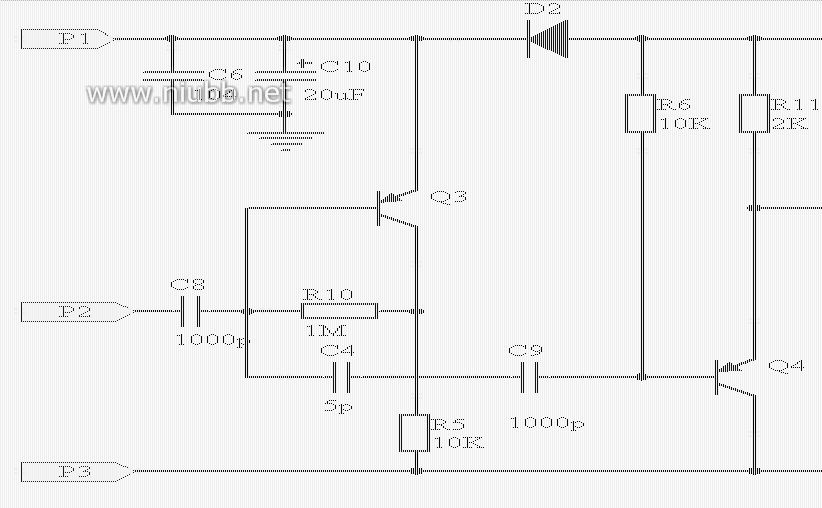

图1.2.98 实训

63

单项训练6 实用门铃电路的编译及报表的生成 电路原理图不是简单电路的拼凑连接，而是具有实际意义的电子元件之间按照一定 规则来组织连接的。因此，设计者需要在原理图完成后对其进行检查，以便查出人为的错误。Protel DXP 2004提供了原理图编译功能，能够根据用户的设置，对整个工程进行检查，又称为ERC（电气规则检查）。 电气规则检查（ERC）可以按照用户设计的规则进行，在执行检查后自动生成各种可能存在错误的报表，并且在原理图中以特殊的符号标明，以示提醒。用户可以根据提示进行修改。

在绘制复杂电路的过程中，通常会由于元件太多，编号产生混乱，如果手工逐个修改，容易出错，而且很浪费时间。Protel DXP 2004提供了元件编号管理功能，可以实现自动重新编号。如果是系统自动编号，则不会出现元件编号重复的情况。

在原理图设计完毕后，为了方便查找数据，经常需要打印原理图或输出相关报表。Protel DXP 2004提供了图纸打印和报表输出功能。

下面我们以单项训练2中的实用门铃电路为例，讲解电气规则检查、设置元件编号、打印设置以及各种报表的生成。

◆训练任务：

以单项训练2中绘制的实用门铃电路为操作对象，按照如下要求进行操作：

1） 对原理图进行电气规则检查，并排除查找出的错误，掌握忽略ERC工具的使用。

2） 对原理图中包含的所有元件重新编号

3） 进行打印设置

4） 生成网络表

5） 生成元件清单

6） 生成工程层次结构表

◆ 学习目标

?

?

?

? 理解电气规则检查的含义，掌握电气规则检查和排除错误的方法 掌握如何对原理图中元件重新编号 掌握设置打印属性 掌握生成原理图的各式报表（网络表、元件清单、工程层次结构表） 64

◆ 操作步骤

步骤1：电气规则检查的设置

在对工程项目进行检查之前，需要对工程选项进行一些设置，从而确定检查中编译工具对工程所做的具体工作。

执行菜单“项目管理”/“项目管理选项?”，系统将弹出如图1.2.99所示的对话框。该对话框主要对产生报告的类型进行一些设置。

下面主要对常用的“Error Reporting” 和“Connection Matrix”两个选项卡做一些介绍：

图1.2.99 工程选项设置对话框

1、标签“Erro牛bb文章网r Reporting”

在该标签中，可以设置所有可能出现的错误的报告类型。错误报告类型可以分为四种：错误(error)、警告(Warning)、严重警告(Fatal Error)、不报告(No Report)。

如果用户希望当在项目中出现“网络标号悬浮”（位置错误）这样的错误时，系统的报告类型为“错误”。在用户可以在该标签上的“Floating Net Labels”后，将错误类型设置为“错误”。
