2、标签“Connection Matrix”

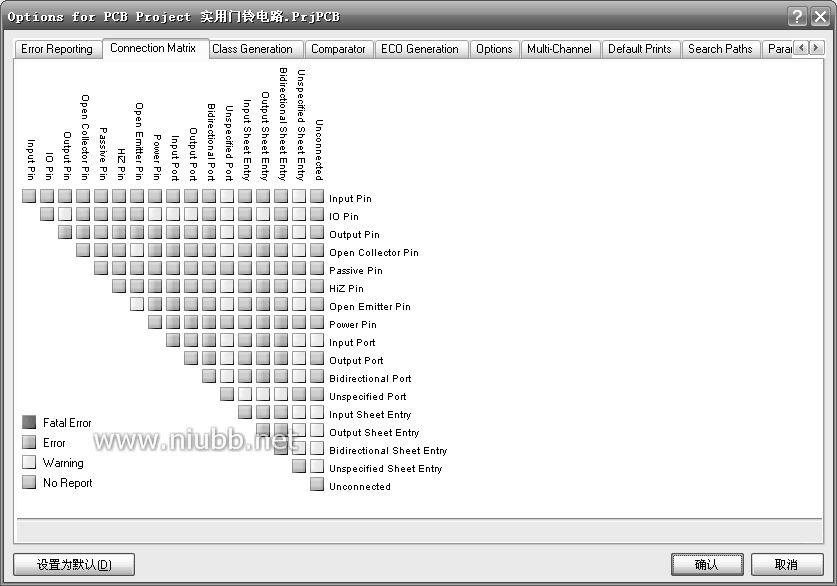

该标签中的选项也是用来设置错误的报告类型的，如图1.2.100所示。

图1.2.100 电气连接矩阵设置对话框

用户也可以在其中设置产生错误的报告类型。

假如用户希望当进行电气规则检查时，对于元件无源引脚未连接时，系统不产生报告信息。则可以在矩阵的右侧找到passive pin(无源引脚)，然后再在矩阵上部找到unconnnected(未连接)这一列，持续单击两行列相交处的小方块颜色，直到其变为绿色（不报告），就可以改变电气连接检查后的报告类型）。

小方块有4种颜色：绿色表示不报告、代表警告、橙色代表错误、红色代表严重错误。

在实际使用过程中，用户一般采用的是系统提供的默认设置，也可根据情况适当调整。

本例中，采用系统的默认设置。

步骤2：执行项目编译命令

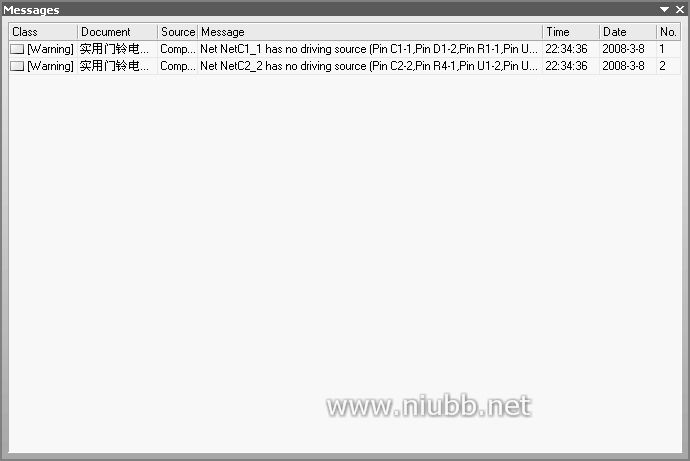

执行菜单“项目管理”/“编译PCB Project 实用门铃电路”，系统会弹出如图1.2.101所示的消息（Message）提示框，提示项目中存在的问题。如果没有出现提示框，则单击位于屏幕右小角的System标签，在弹出的选项中选择Message标签，可以打开Message对话框。

66

图1.2.101 电气规则检查消息提示对话框

在该对话框中，Class表示报告的种类，图1.2.101中两个都是Warning（警告）类型。

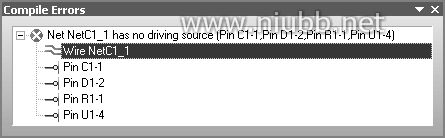

双击[Wa【牛宝宝日记本】rning]旁边的小方块，将会弹出一个消息框，提示和这个错误相关的具体信息。如图1.2.102所示。

图1.2.102 消息框

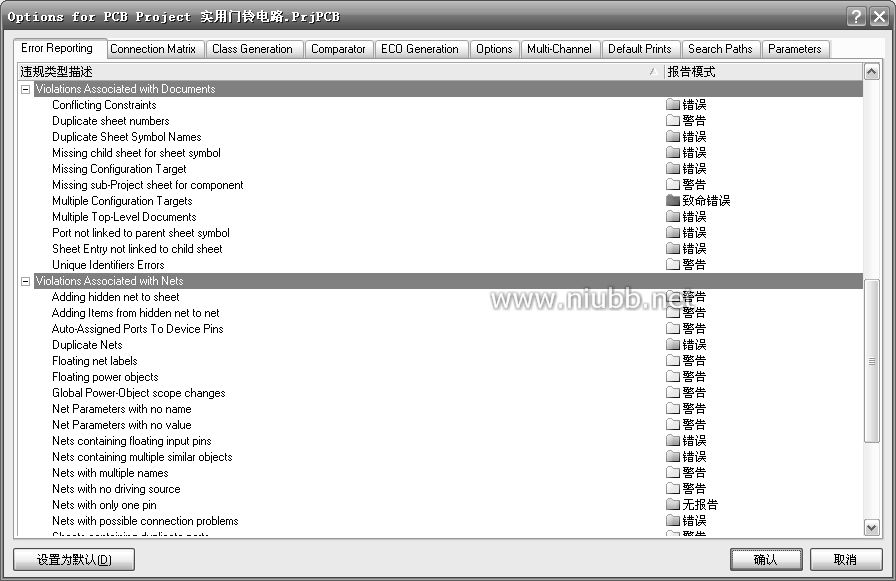

如图7.1所示，将“net with no driving source”后的报告类型设置为“无报告”。

再次行菜单“项目管理”/“编译PCB Project 实用门铃电路”，编译后打开消息提示框，发现已无任何提示信息，表示编译无错。

在实际工作和学习中，用户所用到的问题可能很多，Protel DXP

2004 67

给出的编译信息并不都是准确的。用户可以根据自己的设计思想和原理判断该错误信息。

步骤3：元件序号重新排列

对于复杂电路，如果元件很多，则编号很容易混乱。如果采用手工修改，不但浪费时间，还很容易出错。而Protel DXP 2004提供了元件编号管理功能。可以对序号自动按照一定的规则重新排列。“实用门铃电路”称不上是一个复杂电路。在此，我们以它为例，具体介绍元件序号重新编号功能。

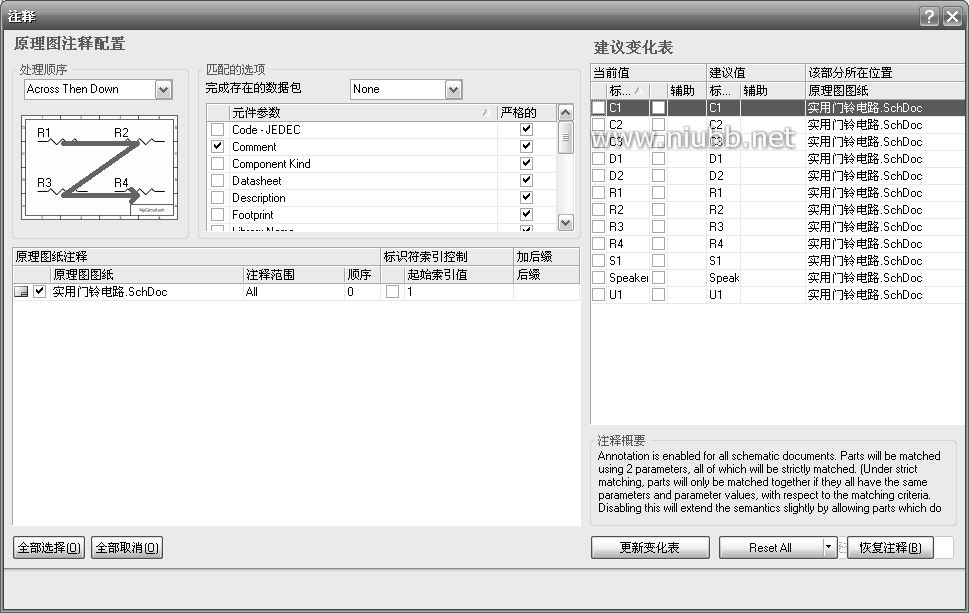

1）执行菜单”工具”/”注释”，将弹出一“注释”对话框，如图1.2.103所示。

图1.2.103 注[释对话框

2）选择编排方法

对话框左上角的“处理顺序”下拉列表框中提供了4种编号的编排方法： Up then across：从下到上、从左到右重新排列元件编号

Down then across：从上到下、从左到右重新排列元件编号

Across then up：从左到右、从下到上重新排列元件编号

Across then down：从左到右、从上到下重新排列元件编号

当用户选择了某种编排方法时，列表框下方将出现一个图形，能够形象的说明该种排列方法。

本例中，选择“Up then across”排列方法，即从下到上、从左到右排列。

3）重新编号

单击对话框中的“Reset All

”按钮，将删除原理图中的所有编号，便于 68

重新编号。系统会弹出如图1.2.104所示的对话框，提示用户原理图中发生了哪些变化。本例提示的是生了12个变化。

图1.2.104 元件编号消除提示对话框

4）更新编号

单击对话框中的“更新变化表”，系统将会弹出信息提示框，提示重新编号后，和原来图形比较，有多少元件编号发生了变化。如图1.2.105。
