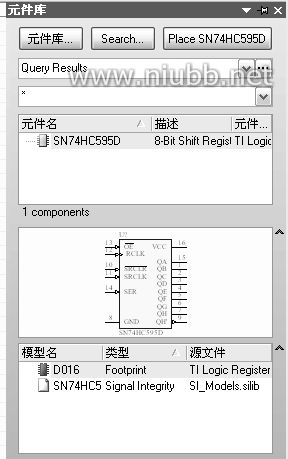

等待几秒钟后，系统会将所有查找到的器件显示在“元件库”面板中，如图1.2.60所示。

双击查找到的元件名“SN74HC595D”，按X

键将该元件左右翻转，然后将鼠标移动到图纸的

合适位置单击确定该元件在图纸中的位置。

修改元件的编号为U1。

该元件所在的库为TI Logic

Register.IntLib，也可先安装元件库，然后使

用该元件。

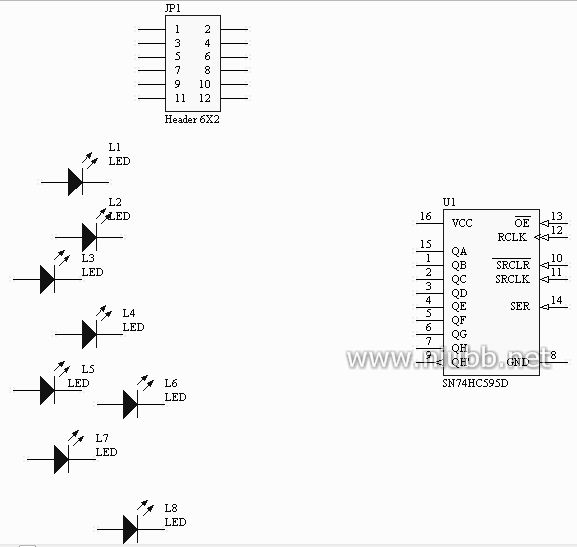

查找放置元件发光二极管LED：该器件所

在的库为Miscellaneous Devices.IntLib。

在“元件库”面板中找到该元件库，在其

所对应的元件中找到元件LED1，在图纸中按照

图1.2.61所示放置8个，并分别设置其分别为

L1、L2、L3??L8。图1.2.60 查找到的元件

图1.2.61

放置电阻：在绘制电路的过程中，电阻、电容、非门、或门等元器件的使用频率是非常频繁 。在“实用工具”栏中，这些经常使用到的元件以工具组的形式显示在绘图窗口中，从而方便用户快速的绘图。

知识链接：数字式设备工具组的介绍

该工具组如图1.2.62所示。共包含1K电阻、4.7K电阻、10K电阻、100K电阻、0.01uF电容、0.1uF电容等20

个常见的元器件工具。当鼠标停留在 44

某个工具按钮上时，会出现该工具按钮的属性提示。

当用户需要使用某个元件时，只需要在该元件所对应的按钮上单击选中，然后将鼠标移动到图纸中的合适位置，即可放置该工具所对应的元件。

图1.2.62 数字式设备工具组图1.2.63

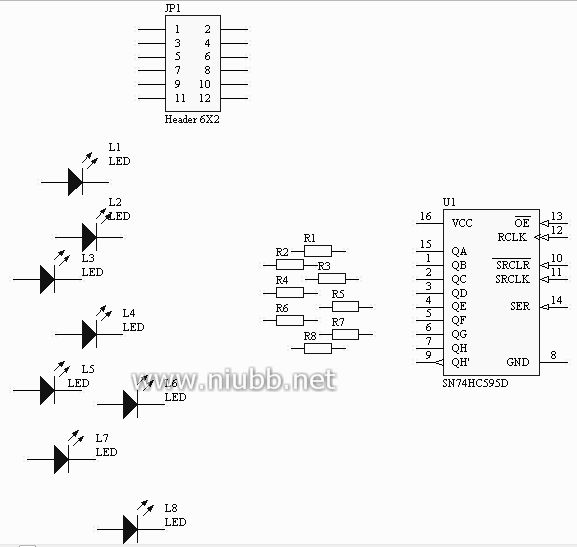

本项目中，所需要使用的电阻为47K，用鼠标单击选中47K电阻工具按钮，将鼠标移动到图纸上，按下Tab键，设置其序号为R1，将注释和Value的值设置为不可视。然后参照 图1.2.63放置8个电阻。

步骤4：元件的布局

和1.2.57中的电路相比较，图1.2.63

中元件的布局还不完善，比较凌乱，下面讲

述如何使用工具按钮对元件进行排列布局。

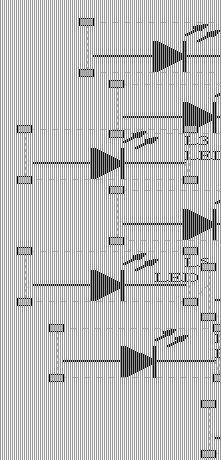

1）发光二极管的对齐操作：单击选中

发光二极管L1，按住Shift键，依次单击

L2、L3??L8，将8个二极管全部选中，如

图1.2.64所示。

图1.2.65 调准工具组

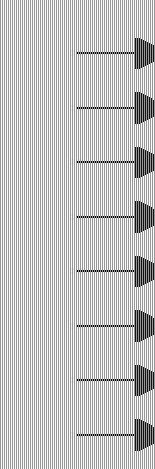

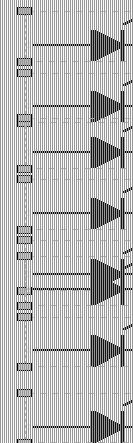

单击“实用工具”栏上的调整工具组按钮旁的箭头，在弹出的工具组中选中左对齐工具按钮，如图1.2.65所示。 左对齐后的效果如图1.2.66。此时元件垂直之间的距离还不均匀。再次单击选中调准工具组中的“垂直等距分布”按钮，元件将在垂直方向间距均匀分布。垂直等距分布后的效果如图1.2.67。

45

图1.2.64图1.2.66图1.2.67

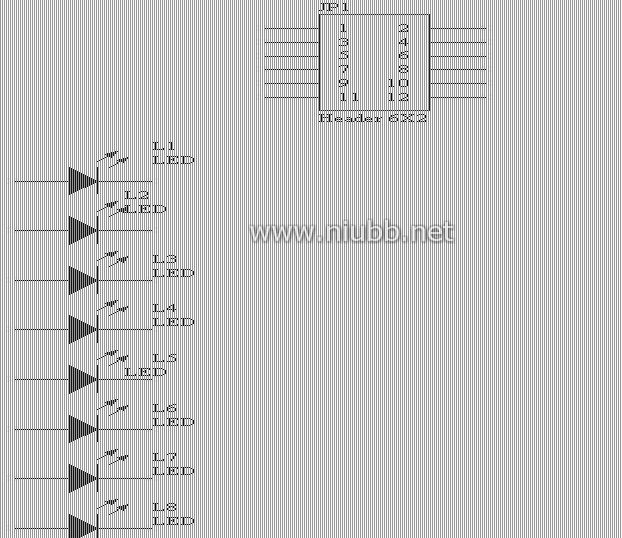

2）电阻的对齐操作：按照以上方法将8个电阻对齐并垂直等距排列，并适当调整元件编号的位置。参照图1.2.68。

图1.2.68 调整好布局的元件

知识链接：调准工具组中各工具的介绍

需要提醒的是，只有在已经将需要调准的对象选择好后，调准工具组中各工具按钮才有效。否则调准工具组中各工具呈现不可用文章窝状态。

左对齐工具：将选中的对象以最左边的对象为目标，所有器件左对齐。

46

右对齐工具：将选中的对象以最右边的对象为目标，所有器件右对文章窝齐。

水平中心排列：将选中的对象以水平中心的对象为目标进行垂直对齐排

列。

水平等距分布：将选中的对象沿水平方向等距离均匀分布。

顶部对齐工具：将选中的对象以最上边的对象为目标顶部对齐。

底部对齐工具：将选中的对象以最下边的对象为目标底部对齐。

垂直中心排列：将选中的对象以垂直中心的对象为目标进行水平对齐排

列。

垂直等距分布：将选中的对象沿垂直方向等距离均匀分布。

排列对象到当前网格：表示将选中的对象都排列到网格上，前提条件是
