件库是Miscellaneous Connectors.IntLib和Miscellaneous Devices.IntLib，后者中包含了一些常用的器件，如电阻、电容、二极管、三极管、电感、开关等，而前者包含了一些常用的接插件，如插座等。

步骤4：元件的查找和放置

在“元件库”面板中，在元件

库下拉列表中可以看到元件库

TIAnalog Timer Circuit.IntLib

和Miscellaneous device.IntLib

都已经被安装并可供使用，如图

1.2.27所示。

图1.2.27 元件库列表

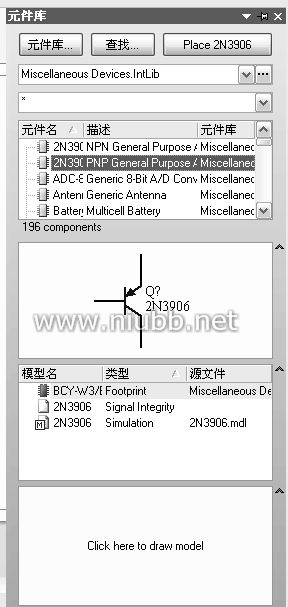

（1）单击选中Miscellaneous devices.IntLib作为当前元件库，下面的元件列表框中就列出了该元件库中所包含的所有器件。如图

1.2.28所示。

元件列表框

图1.2.28 元件列表框

（2）在元件列表框中找到电阻RES2，双击，然后移动到图纸上在合适的位置放置4个，具置可参照图1.2.23

。在绘制过程中按空格 25

键可以将元件旋转90度。

放置完毕电阻后，在元件列表框中找到二极管DIODE，双击后移动到图纸中合适的位置，放置2个。

以此类推，分别找到电容CAP、开关SW-PB、喇叭speaker、电解电容，并放在合适的位置。如图1.2.29所示。

（2）由于元件SE55包含在元件库TIAnalog Timer Circuit.IntLib中，所以先在元件库列表中选择TIAnalog Timer Circuit.IntLib作为当前元件库。

然后在其下的元件列表中找到SE555D，双击后，将光标移动到图纸上，在合适的位置放置，然后单击右键退出。放置完毕，如图1.2.30所示。

图1.2.29

图

1.2.30

26

元件的选择：单击某个元件，即可将其选中。选中元件后，可以对其执行清除、剪切、拷贝、对齐等操作。

如果需要选择多个对象，则需按住键盘上的Shift键，然后依次单击要选择的对象即可。

如果要取消选择，只需要在图中空白处单击鼠标即可。

元件的对齐：本操作中，需要对图1.2.30中所指示的4个对象进行纵向对齐操作。则先按住Shift键，然后依次单击选中4个对象。

Protel DXP 2004共提供了10种排列方式，用户可以根据自己的需要选择。

元件的翻转：用鼠标单击元件SE555D，待到光标变成十字后，按Y键，将该元件上下翻转。图1.2.31为翻转前的效果。1.2.32为翻转后的效果。

在元件浮动过程中按下X键可以实现左右翻转。

图1.2.31 翻转前图1.2.32 翻转后

元件的移动：如果需要移动对象，只需要在选择对象后，然后按住鼠标左键拖动即可。本例中，用户可以自己的需要适当的移动对象来调整布局。

知识链接：元件的剪切、复制、粘贴、阵列式粘贴操作。

27

增量 阵列粘贴的个数

对象间的

垂直距离 对象间的水平距离

图1.2.33 阵列粘贴对话框

步骤6：元件属性的设置

二极管属性的设置：双击原理图中最左侧的二极管，打开“元件属性”对话框。如图1.2.34所示。dxp 2004 sp4

“标志符”后的文本框中可以输入元件在原理图中的序号。本例中输入“D1”。其后的“可视”复选框如果被选中表示其可见 ，如果没被选中，表示不可见。“锁定”复选框如果被选中，则表示将序号锁住不可修改。

“注释”后的文本框中用于输入对元件的注释，通常输入元件的名字。本例中输入DIODE。其后的可视含义同上。

“库参考”后是系统给出的元件的型号。

“库”后列出的元件所在的库名。

“描述”后列出的是元件的描述信息。
