1、2、4、5、9、10、12、13引脚为输入；3、6、8、11引脚是输出，另外有一个电源引脚VCC，编号为14；一个接地引脚GND，编号为7。

Part A Part B Part C Part D

图1.2.127

74LS00

◆ 学习目标

?

?

?

◆ 执行步骤

步骤1：打开库文件“74XX.SCHLIB”

打开单项训练7中所建立的库

文件“74XX.SCHLIB”。

步骤2：新建元件“74LS00”

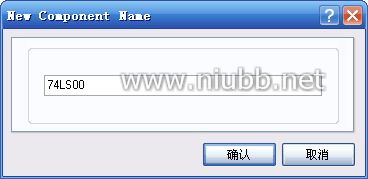

执行“工具”/“新元件”，在

弹出的“New Component Name ”对

话框中输入新建元件的名字

“74LS00”。如图1.2.128所示。图1.2.128 新建元件对话框

步骤3：Part A的绘制

83

Part A由三根直线和一个圆弧所构成，绘制过程如下：

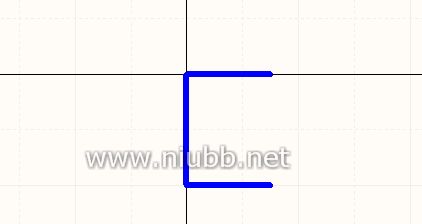

绘制直线：单击实用工具栏上的放置直线按钮，如图1.2.129所示。移动光标到图纸中，1次单击确定直线的起点；然后拖动鼠标到合适的位置，2次单击确定直线的拐点，再次移动鼠标在第3处单击确定拐点，以此类推，完成如图1.2.130图形的绘制。

图1.2.129 图

1.2.130

绘制圆弧：单击工具栏上放置椭圆弧按钮，如图1.2.131所示。然后移动鼠标到如图1 .2.132所示的1点单击确定圆心，然后将鼠标移动到2点单击确定圆弧的长轴半径（2次单击点距离圆心距离），移动到3处单击确定短轴半径（3次单击点距离圆心的距离，长轴半径和短轴半径是一样的），移动到3处单击确定圆弧的起点，2处单击确定圆弧的终点。右键退出。

图1.2.131 图1.2.132

放置引脚：参照图1.2.127，放置三个引脚。

引脚1，设置为不可视，标志符设置为1，电气类型为input；

84

引脚2，设置为不可视，标志符设置为2，电气类型为input；

引脚3，设置为不可视，标志符设置为3，电气类型为output；外部边缘设置为dot。

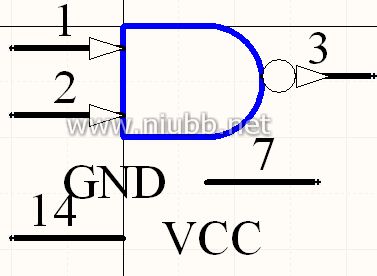

因为元件还有电源引脚，所以还需要放置两个电源引脚：

14引脚：名称为VCC，标志符为14，电气类型为Power；

7引脚：名称为GND，标志符为7，电气类型为Power。

如图1.2.133。

图1.2.133图1.2.134

步骤4：Part B的绘制

执行“工具”/“创建元件”，系统会再次自动打开一个工作区，同时在SCH Library 工作面板中可以看到元件74LS00有了两个子件了，即Part A和Part B。如图1.2.134所示。

Part B和Part A的区别仅仅是元件引脚的不同，所以只需要将Part A选中后复制，在Part B中粘贴，然后改变元件引脚编号即可。如下：

将Part B中各引脚的标志符按照图1.2.135进行修改。

步骤5：PartC、Part D的绘制

按照上述方法，完成Part C、Part D的绘制，如图1.2.136和图1.2.137。

图

1.2.135 Part B 图1.2.136 Part C 图1.2.137Part D 85

步骤6：隐藏引脚的设置

在元件74LS00中，电源引脚7和14是

隐藏的，所以下面将四个子件中的电源引脚

7和14设置为隐藏。

切换到Part A，双击引脚7，打开属性

对话框，选择“隐藏”后的复选框。然后双

击引脚14，打开属性对话框，选择“隐藏”

后的复选框。就可以将两个隐藏了。

分别切换到Part B、Part C、Part D，

采用同样的方法，将引脚7和14隐藏。

步骤7 ：74LS00元件属性的设置

按钮，如图1.2.138所示。打开元件属性设
