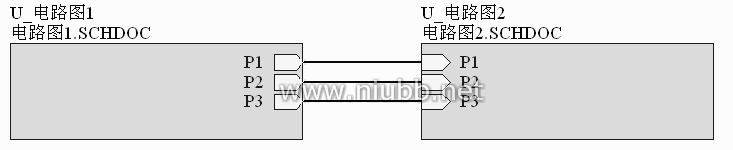

至此， 由图1.2.79所分解而成的层次电路图已经绘制完毕，保存所有文件即可。下面我们可以切换来观察层次电路图之间的对应关系。

打开“顶层电路图.SchDoc”，单击主菜单栏中的层次原理图切换按钮，如图1.2.90所示。

鼠标将变成十字形，然后将鼠标移动到电路图1所对应的方块上，单击后，将打开该方块所对应的子原理图，即“电路图1.SchDoc”。

如果要从子原理图“电路图1.SchDoc”

切换回到顶层电路图，只需要在“电路图

1.SchDoc”中的某一个端口上单击，即可

回到顶层电路图。

1.2.90层次原理图切换工具

知识链接：自顶向下设计层次原理图

上述方法是先画子电路图，然后由子电路图生成顶层电路图中的方块，称为自底向上。另外有一种方法，是先绘制好顶层的方块电路图，然后生成完成各方块所对应的子电路图，称为自顶向下设计层次原理图。

结合以上的例题“红外遥控信号转发器”，下面讲述自顶向下设计层次电路图的方法。

步骤1：新建设计项目和文件

新建一个设计项目和原理图设计

文件，分别保存为“红外遥控信号转

发器.PrjPcb”和“顶层电路

图.SchDoc”，如图1.2.91所示。

图1.2.91 项目文件 步骤2：绘制顶层电路图

在“顶层电路图.schdoc”中绘制方块，因为需要把图1.2.79分解为两个子电路图，这两个子电路图之间通过三个端口相连接。所以需要在顶层电路图中绘制方块，而且还要反映两个方块之间的连接关系。 在“配线”工具栏上单击“放置图纸符号”工具按钮，将鼠标移动到图纸上合适的位置单击确定方块的左上角点，

然后移动到右下角某处单击 59

确定右下角点。方块即绘制完毕。双击方块

图，在弹出的属性对话框中，将“标志符”

设置为“电路图1”，将文件名设置为“电路

图1.SchDoc”。标志符表示方块的名字，而

文件名表示该方块所对应的子电路图的名

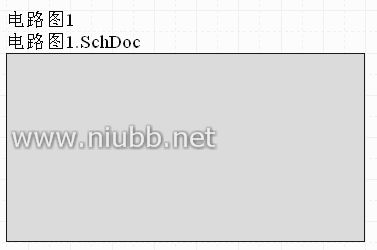

字。设置完毕，方块“电路图1”如图1.2.92

所示。

图1.2.92 方块图1

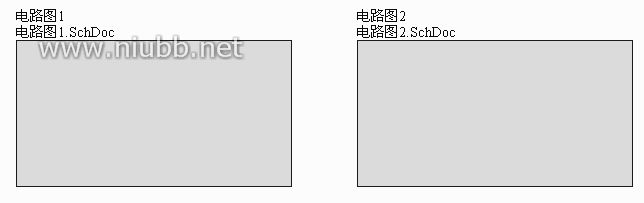

按照如上方法绘制电路图2所对应的方块，绘制完毕如图1.2.93所示。

图1.2.93 方块图1和方块图2

由于两个电路图之间是通过三个端口实现的，所以需要在方块“电路图1”和“电路图2”上放置端口，表示连接关系。

在“配线”工具栏上单击“放置图纸入口”工具按钮，然后将鼠标移动到方块“电路图1”中，第一次单击确定端口在方块处于上下左右哪一侧，第二次单击确定端口的具置。放置好，双击端口，修改属性。“电路图1”中三个端口的属性是：都是输出端口Output，名称分别为P1、P2、、P3。“电路图2”中三个端口的属性是：；都是输入端口input，名称分别为P1、P2、P3。

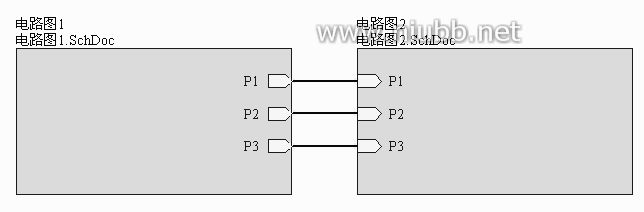

然后用导线对应将P1、-文章窝-P2、P3连接起来，如图1.2.94所示。

图1.2.94 连线完毕的方块图

步骤3：生成子电路图

60

执行菜单“设计”/“根据符号生成图纸”，光标将变成十字形，将鼠标移动到方块“电路图1”上，单击，将弹出一对话框，单击“No”，随即将生成方块“电路图1”所对应的子电路图纸，图纸上有三个端口，也就是根据方块“电路图1”所自动产生的三个端口，名字和数量都是和方块中的端口是对应的。如图1.2.95所示。

图1.2.95 自动生成的端口

图1.2.96 子 电路图1

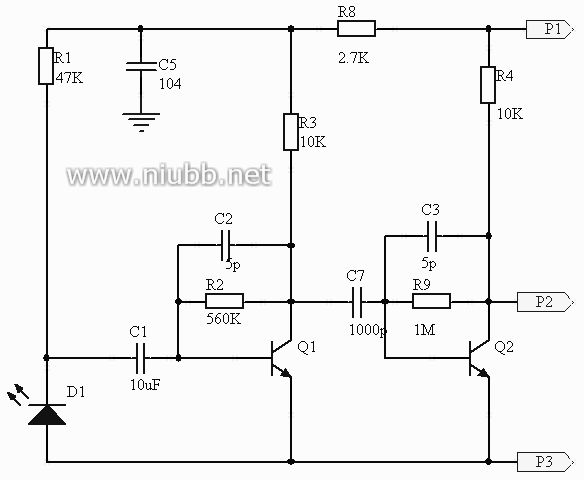

在该电路图中绘制图6.1中虚线的左侧部分，需要注意的是，端口已经自动生成，绘制好元件后，只需要把端口移动到合适的位置即可。如图

1.2.96所示。

61

按照上述方法，自动生成方块2所对应的“电路图2.SchDoc”的图纸，然后在其中根据图1.2.79绘制右侧部分。如图1.2.97所示。
