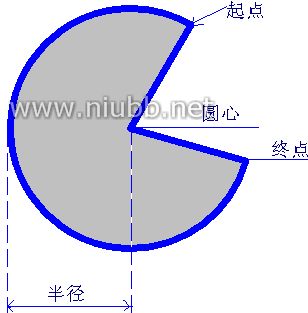

该工具用来绘制馅饼。如图1.2.74所示。

图1.2.74 馅饼图

该工具用来在图纸上放置图片

单击该 工具后，将鼠标移动到图纸中合适的位置，第1次单击确定图片放置的一个角点，移动鼠标到另一位置单击，确定另一个角点的位置。然后将弹出一个对话框。在该对话框中查找到需要插入的图片，确定后，即可将图片插入进来。

单击该工具按钮后，移动到图纸中合适的位置单击确定馅饼的圆心，然后移动到合适的位置单击，确定馅饼的半径，第3次单击确定馅饼的起点位置，第4次单击确定馅饼的终点位置。

注意：在执行这些工具的过程中，按下Tab键，将弹出该工具的属性设置对话框，可以在该对话框中设置绘制对象的颜色、粗细、位置等相关属性。放置完毕后，如果需要修改对象的属性，也可以双击对象，同样会弹出该对象的属性设置对话框。

步骤7：添加文字注释

50

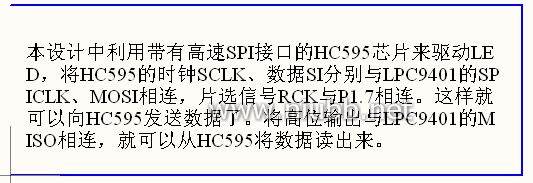

参照图1.2.57，在图中添加如下文字注释：“LED驱动电路”、“47K×8”、“本设计中利用带有高速SPI接口的HC595芯片来驱动LED，将HC595的时钟SCLK、数据SI分别与LPC9401的SPICLK、MOSI相连，片选信号RCK与P1.7相连。这样就可以向HC595发送数据了。将高位输出与LPC9401的MISO相连，就可以从HC595将数据读出来”。添加注释后的效果如图1.2.75。

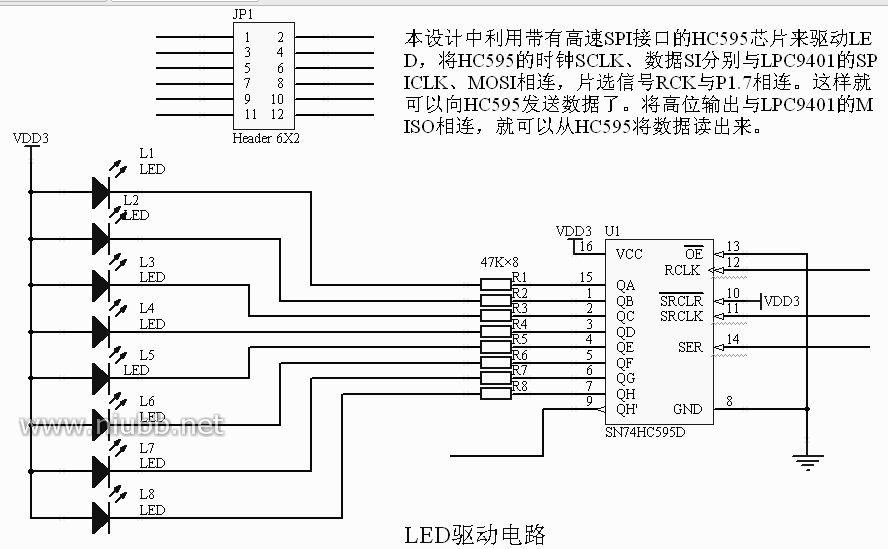

图1.2.75 添加注释后的效果图

步骤8：添加虚线框

绘制长方形：单击选中“实用工具”组中的“放置直线”工具。在图示

1.2.76中的1处单击确定起点，分别在1、2、3、4处单击确定虚线框的拐点，最后在1处单击确定终点。

1 4 图1.2.76 虚线框示意 3

直线属性设置：单击绘制好的直线，在弹出的对话框中将“线风格”设置为“Dotted”，即是将导线设置为虚线形式。

步骤8：添加网络标号

5 1

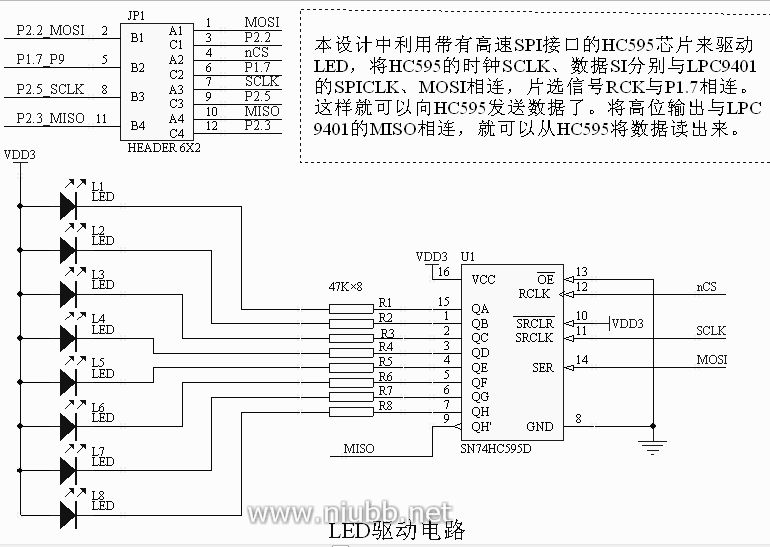

根据前面所学习的方法在绘制好的原理图中添加网络标号。绘制好的图如1.2.77所示。

图1.2.77 绘制完毕的原理图

◆ 小结：

“实用工具”栏提供的6个工具组为用户提供了极大的方便。在使用过程中用户需要注意以下区别：

1）“配线”工具栏中“导线”按钮和“实用工具”组中“直线”按钮的区别是，前者具有电气属性，而后者没有电气属性。

2）“配线”工具栏中“网络标号”和“实用工具”组中“文本字符串”的区别同上，前者具有电气属性，而后者只是对原理图的说明， 没有电气属性。

52

◆ 实训

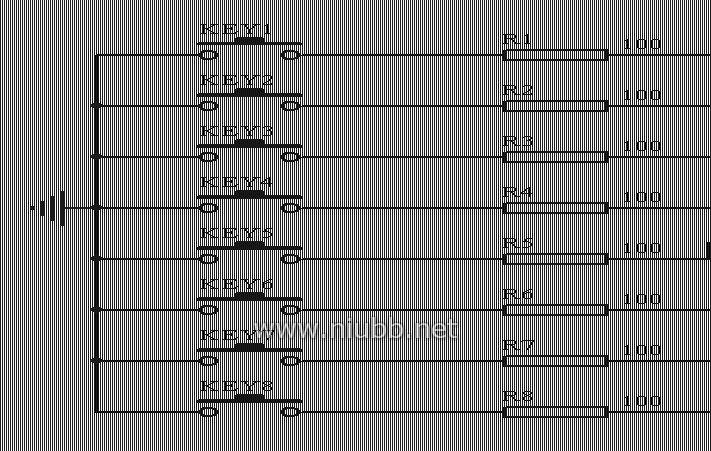

在前面所建的设计项目“LPC9401实验电路图.PrjPCB”下新建一原理图文件，保存为“键盘电路.SchDoc”，在其中绘制如下电路图。

图1.2.78 键盘电路

53

单项训练5 红外遥控信号转发器电路的设计

在设计电路原理图的过程中，有时会遇到电路比较复杂的情况，用一张电路原理图来绘制显得比较困难，此时可以采用层次电路来简化电路图。 层次电路就是将一个较为复杂的电路原理图分成若干个模块，而且每个模块还可以再分成几个基本模块。各个基本模块可以由工作组成员分工完成，这样就能够大大的提高设计的效率。层次电路图可以采取自上而下或自下而上的设计方法。

下面我们将通过设计项目来介绍自上而下设计层次电路图的方法。 ◆ 训练任务

图1.2.79是一张红外遥控信号转发器电路图，要求使用层次电路的设计方法来简化电路，将电路分为两个模块“电路图1.SchDoc”和“电路图

2.SchDoc”，要求从图中虚线处分开。

图1.2.79 红外遥控信号转发器

◆ 学习目标

? 理解层次原理图的概念，掌握顶层电路图和子图之间的结构关系以及切换关系

? 掌握使用自底向上和自顶向下的方法绘制层次原理图
