1、电路板的概念 图1.1.11 74LS373印制电路板（PCB）是以绝缘基板为材料，

加工成一定的尺寸，在其上有一个导电图形，以及导线和孔，从而实现了器件之间的电气连接。在用户使用电路板时，只需要根据原理图，将元件焊接 5

在相应的位置即可。

印制电路板由元件封装、导线、元件孔、过孔（金属化孔）、安装孔等构成。如图1.1.12。

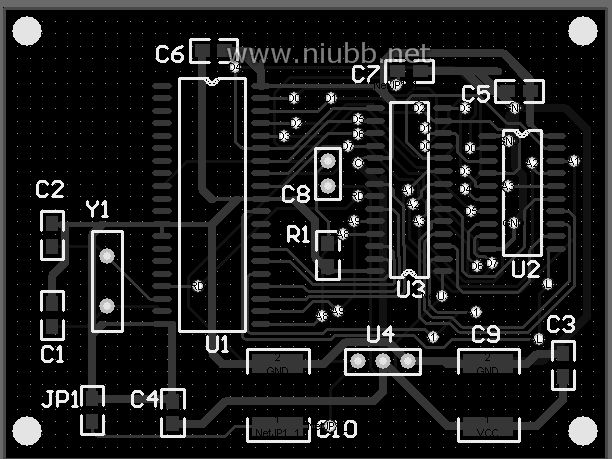

图1.1.12 单片机小系统电路板

2、元件封装的概念

元件封装指的是实际元器件焊接到电路板上时，在电路板上所显示的外形和焊点位置。如图1.1.13是电阻的插针式封装。

12

图1.1.13 电阻的封装

元件封装只是空间的概念，大小要和实际器件匹配，引脚的排布以及引脚之间的距离和实际器件一致，这样在实际使用的时候，就能够将器件安装到电路板上对应的封装位置。如果尺寸不匹配，则无法安装。

不同的元件可以使用同一种封装，比如电阻、电容、二极管都是具有两个引脚的元件，那么它们可以使用同一种封装，只要封装的两个焊盘间距离和实际器件匹配就可以。

同一种元件可以使用不同类型的封装，比如普通电阻，因为电阻的功率不同而导致不同功率的电阻在外形上有差异，有的电阻较大、

有的电阻较 6

小，所以电阻对应的封装也有不同的类型。如AXIAL-0.3对应的是焊盘间距离为300mil的电阻的封装，而AXIAL-0.4对应的是焊盘间距离为400mil的电阻的封装，同样有AXIAL-0.5、AXIAL-0.6、AXIAL-0.7等。如图1.1.14。

图1.1 .14 电阻所对应的不同封装

3、原理图和电路板之间的对应关系

通过比较图1.1.1和图1.1.2可以看出，电路板上的导电图形和电路原理图中元件及元件之间连接关系是对应的。原理图上的每个元件在电路板上都对应一个封装，原理图中的连接关系也一一反映在电路板中的导线连接上。

原理图只是表示元件及元件之间连接关系的一种逻辑表示，而电路板是反映这种逻辑关系的实际器件。

使用Protel DXP 2004制作电路板的方便在于，当原理图绘制完成后，软件能够根据原理图中的逻辑关系自动生成印制电路板，自动布局、自动布线，如果用户对系统的布局和布线不满意的话，可以进行手工调整。

由此可知，Protel DXP 2004的两个主要功能是：绘制电路原理图和制作印制电路板。

原理图主要由元件的图形符号、元件之间的连接、相应的文字标注所构成。印制电路板是反映原理图连接关系的实际物理器件，主要由元件的封装、导线、过孔、安装孔等构成。

7

1.2 单项训练——原理图的设计 单项训练1 模拟放大器电路图的绘制

在Protel DXP 2004中如何新建和保存原理图文件；如果需要绘制多张相互关联的原理图，这些原理图文件在Protel DXP 2004中是如何组织的；原理图中的元件如何放置；这都是作为初学者感到迷茫的问题。

下面通过一个简单的模拟放大器电路来叙述绘制一个原理图的过程。 ◆ 训练任务

本项目需要完成的任务是绘制一张简单的模拟放大器电路图，要求使用Protel DXP 2004绘制，电路如图1.2.1所示。

图1.2.1 模拟放大器-文章窝-电路图

◆ 学习目标

? 掌握如何启动Protel DXP 2004

? 学会新建和保存原理图文件，掌握设计项目和文件的关系 ? 掌握查找和放置元器件，并设置元器件属性

8

? 掌握使用导线连接元器件，并学会放置电源符号

◆ 执行步骤

步骤1： 启动Protel DXP 2004

启动Protel DXP 2004一般有3种方法：

1、 用鼠标双击Windows桌面的快捷方式图标，进入Protel DXP 2004
