图1.2.120 “绘图工具栏”上的矩形按钮 图1.2.121 矩形框

步骤3：矩形框的绘制

下面在图纸上绘制74LS138的矩形框。 单击实用工具栏上的“绘制矩形”按钮，如图1.2.120。移动鼠标到图纸的参考点上，在第四象限的原点处单击鼠标确定矩形的左上角点。然后拖动光标画出一个矩形，再次单击确定矩形的右下角点，如图1.2.121所示。

知识链接：矩形框属性的改变

双击矩形框，可以打开它的属性对话框，可以在其中修改矩形框的“边缘色”和“边框宽”，还可以改变矩形框的“填充色”，是否“透明”。矩形框的大小可以通过左下角点和右上角点的坐标来精确修改。

图 1.2.122 放置引脚

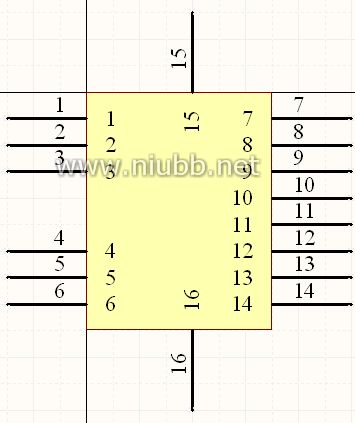

图1.2.123 放置好引脚的74LS138

步骤4：引脚的放置

单击使用工具栏上的“放置引脚”工具按钮。如图1.2.122所示。 79

此时光标会变成十字形，并且伴随着一个引脚的浮动虚影，移动光标到目标位置，单击就可以将该引脚放置到图纸上。需要注意的是，在放置引脚时，有米字形电气捕捉标志的一端应该是朝外的。

在放置过程中可以按空格键旋转引脚。

按照图1.2.123放置好74LS138的所有16个引脚。

步骤5：引脚属性的修改

下面我们以图1.2.123中的1引脚、7引脚、15引脚为例，介绍引脚属性的设置。

将鼠标对准1引脚双击，可以打开该引脚所对应的“引脚属性”对话框。将名称改为A，标志符设置为1，将电气类型设置为“input”。然后单击确定即可。

将鼠标对准7引脚双击，打开引脚的属性对话框，将名称改为“Y\0\”,将标志符设置为15,将电气类型设置为”output”。然后单击确定即可。

将鼠标对准15引脚单击，打开引脚属性对话框，将名称设置为VCC，标志符设置为16，电气类型设置为“Power”。单击选中“隐藏”后的复选框，将该引脚设置为隐藏。隐藏的引脚将变得不可见。

按照以上方法，将所有引脚属性设置完毕，如图1.2.124所示。

知识链接：引脚属性的修改

当引脚处于放置的悬浮状态[好文章]

时，按下Tab键，将打开它的属性

对话框。可以在其中对它的属性进

行修改。

当需要连续放置多个编号连

续的引脚时，这种方法比较快捷。

因为它的编号会自动增1，而其他

属性不变。

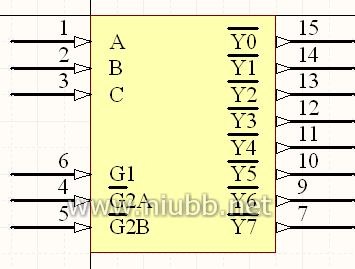

图1.2.124 设置好引脚属性的74LS138

步骤6：74LS138元件属性的设置

80

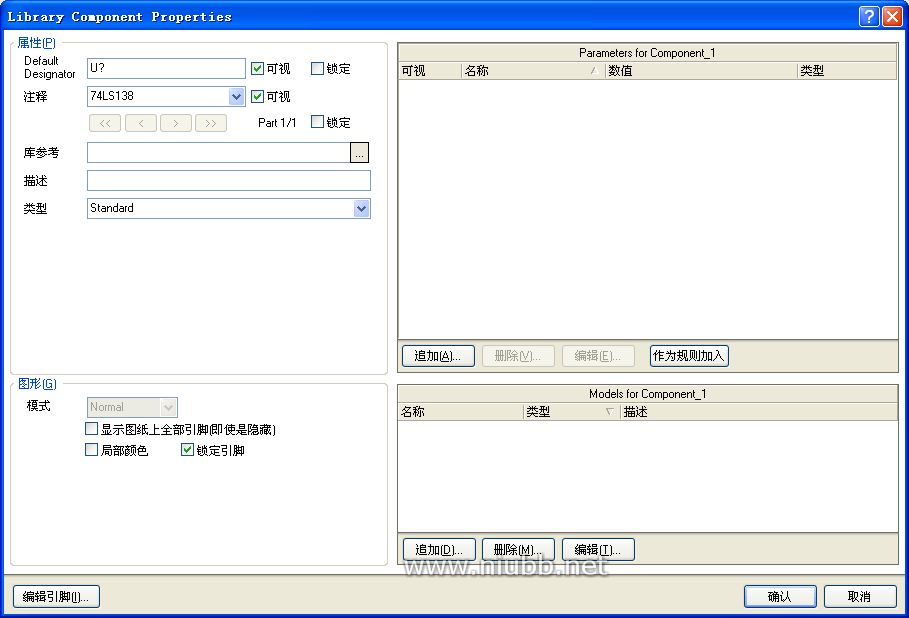

图1.2.125 元件属性设置对话框

知识链接：小提示

在设计一个元件的过程中，要特别注意每个引脚的属性。尤其是电气特性等属性一定要和元件的具体情况相符合，否则在其后的ERC检查或仿真过程中，可能会产生各种各样的错误。

◆ 小结

通过本例可以得知，设计一个新元件的主要步骤如下：

1、新建原理图库文件，并保存

2、新建库元件。提示：一个库文件中可以包含多个库元件。也可以在已经存在的库中新建元件。

3、在第四象限的原点附近绘制元件外形。提示：如果不在第四象限原点处绘制元件，在使用元件的时候，将出现参考点离元件很远的情况。

4、放置元件引脚并设置引脚属性

5、设置元件属性（名称、编号、封装等）

6、保存元件

81

◆ 实训

新建一个元件库，库名为“我的库.Schlib”，在该库中创建元件SN74LS78AD，该元件共包含14个引脚，其中1、2、3、5、6、7、10、11、14为输入引脚，8、9、12、13为输出引脚，4和11为电源引脚。

参照图1.2.126。

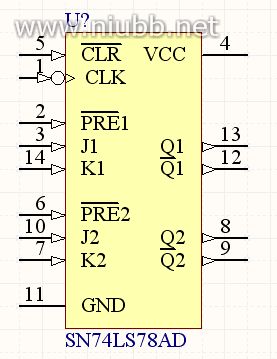

82 图1.2.126 元件SN74LS78AD

单项训练8 74LS00元件的设计

◆ 训练任务

打开单项训练7中所创建的元件库“74XX.schlib”，在其中添加一个名为74LS00的器件，该器件包含4个子件，如图1.2.127所示。
