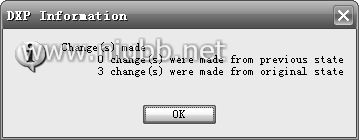

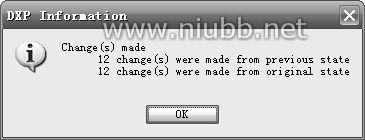

图1.2.105 信息提示框

提示原图有3处发生了变化。

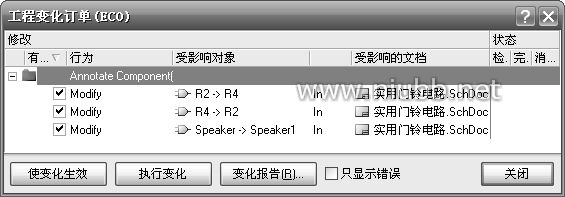

图1.2.106 工程变化订单对话框

5）更新修改

单击对话框中的“建立ECO”，弹出如图1.2.106所示对话框，表示将R2设置为R4，R4设置为R2，Speaker设置为Speaker1。

6）确认修改

单击图1.2.106对话框中的“执行变化”，

系统将会弹出执行修改变化窗 69

口。

单击“关闭”按钮，即生效。

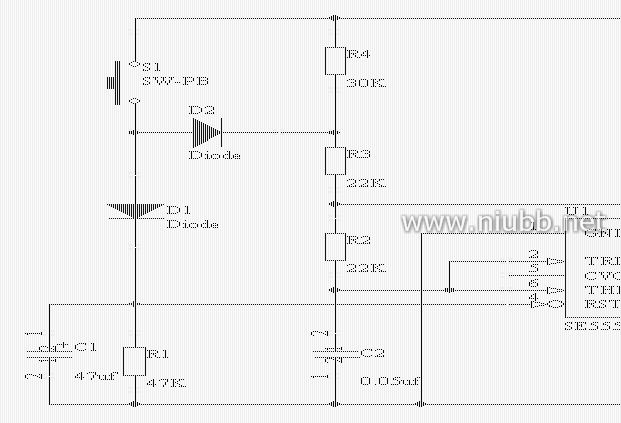

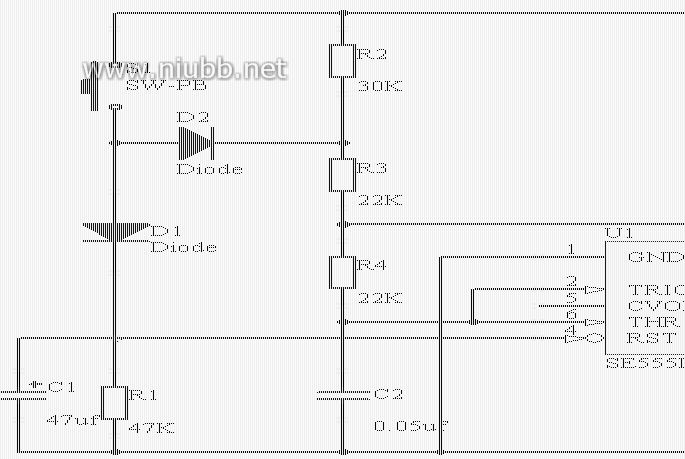

图1.2.107是编号重排之前的原理图，图1.2.108是编号重排后的原理图。

图1.2.107 修改前

图1.2.108 修改后

步骤4：打印输出

70

用户在打印之前，一般需要先进行页面设置，然后进行打印设置。

1、页面设置

页面设置的主要作用是设置纸张大小、纸张方向、页边距、 打印缩放比例、打印颜色设置等。

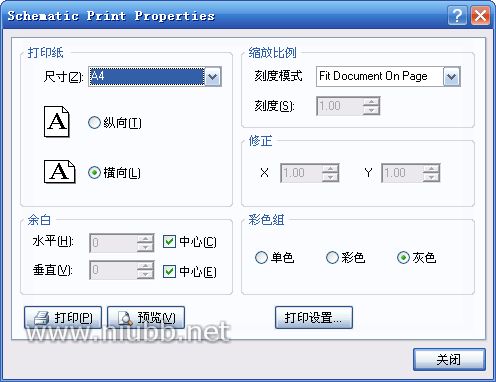

执行“文件”/“页面设定”，将弹出如图1.2.109所示的对话框。 “尺寸”用于设置打印纸张的大小，可以在其后的下拉列表中选择。 “横向”表示将图纸设置为横向放置。

“纵向”表示将图纸设置为纵向放置。

图1.2.109 页面设置对话框

“余白”用于设置纸张的边缘到图框的距离，分为水平距离和垂直距离。 “缩放比例”用于设置打印时的缩放比例。电路图纸的规格与普通打印纸的尺寸规格不同。当图纸的尺寸大于打印纸的尺寸时，用户可以在打印输出时对图纸进行一定的比例缩放，从而使图纸能在一张打印纸中完全显示。

有两种刻度模式可供选择：

“Fit Document On Page”表示根据打印纸张大小自动设置缩放比例来输出原理图。

“Scaled Print”用于自行设置打印缩放比例。当选择该项后，可以在“修正”下设置X和Y方向的缩放比例。

“彩色组”后用于颜色的设置。“单色”表示将图纸单色输出；

“彩色” 71

表示将图纸彩色输出；“灰色”表示将图纸灰色输出。

本例中，将图纸大小设置为B5，放置方式设置为横向，单色。

2、打印机设置

执行“文件”/“打印”，打开打印机配置对话框，其中用于设置打印机的属性。

在该对话框中可以选择打印机的名称，打印范围，打印份数等--等。 用户可以根据的要求进行设置。

单击“确定”按钮后，如果用户的电脑已经连接了打印机，就可以打印了。

步骤5：生成网络表

网络表是反映了原理图中器件之间连接关系的一种文件，它是原理图与印制电路板之间的一座桥梁。在制作印制电路板的时候，主要是根据网络表来自动布线的。网络表也是Protel DXP 2004检查、核对原理图、PCB是否正确的基础。

布好线的PCB图导出网络表。

网络表中主要包含元件的信息和元件之

间连接的网络信息。

生成网络表的步骤如下：

1）打开原理图“实用门铃电路”

2）执行菜单“设计”/“设计项目的网络

表”/“Protel DXP”，就会生成“实用门铃电

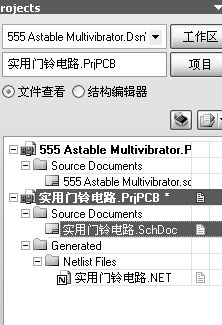

路”所对应的网络表文件。如图1.2.110所示。

双击即可打开网络表文件“实用门铃电

路.NET”。

图1.2.110

在网络表文件中，包含两部分信息：元件信息以及元件之间的网络信息。 网络前面部分的[ ]中列出的元件信息。如

[

C1

RB7.6-15

Cap Pol1

]列出的元件C1的信息，该元件的封装为RB7.6-15，该元件的型号为Cap Poll。

72

网络表后面部分的（ ）中列出的是元件之间的网络信息。如：

(

NetC1_1

C1-1

D1-2

R1-1

U1-4

)

表示网络名为C1-1，其中所包含的引脚有C1的引脚1、D1的引脚2，R1的引脚1，U1的引脚4。

步骤6：生成元件清单报表

元件清单报表能够生成原理图中所有的元件信息。如果需要采购原理图中的所有器件，则可以生成元件清单，按照元件清单去购买。
