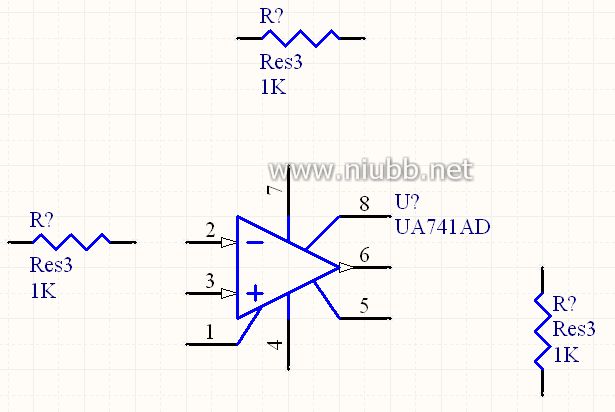

图1.2.12 放置了元件UA741AD后的原理图

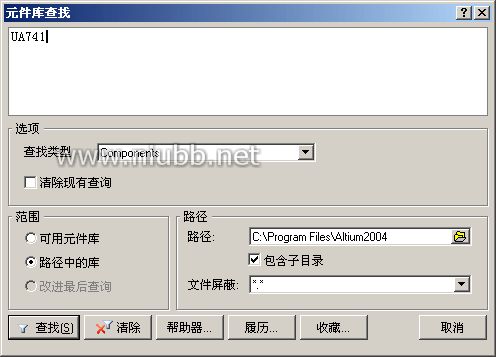

设置完毕后,单击“查找?”按钮,开始查询。开始查询后,“Search


?” 15
按钮将变为“Stop”按钮,如果要停止查找,单击该按钮即可。
等待几秒钟后,将查找到所有元件名字包含“UA741AD”的元件,并显示在元件库面板中的“元件列表”中。双击元件UA741AD,然后将鼠标移动到图纸上,即可将元件放在合适的位置。如图1.2.12所示。
按照以上所述的元件查找和放置方法,分别找到元件VSIN和VSRC,并将其放置在图纸上合适的位置。至此,所有元件放置完毕。
2、元件属性的设置
和图1.2.1相比较,可以发现在目前已经完成的原理图中,元件的名字和编号和要求的不一致。那么该如何修改元件的名字、编号等属性呢?
双击元件,打开该元件的属性对话框,就可以在其中进行修改相关的元件属性了。在此,以电阻RES3为例,介绍元件属性对话框的设置。

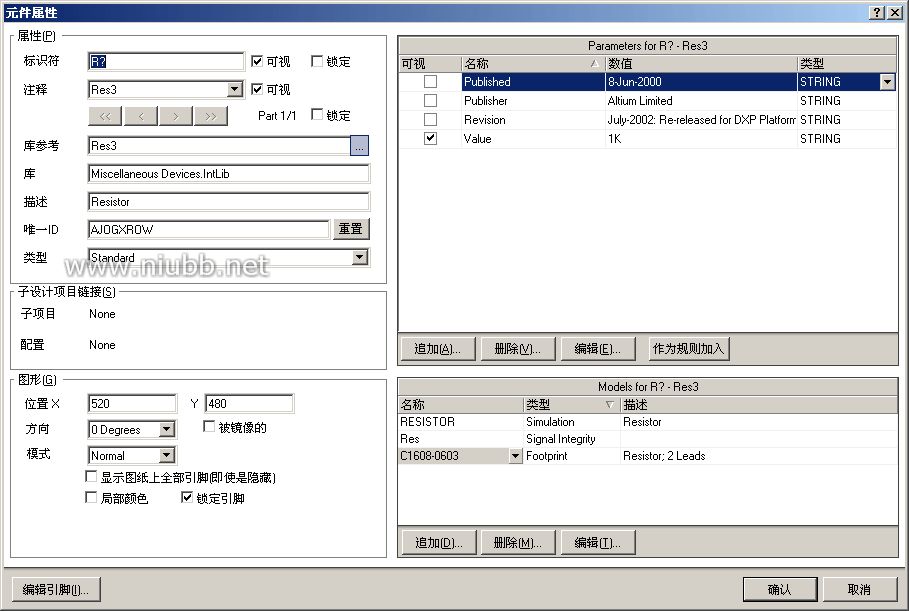

双击RES3,打开该元件的属性对话框,如图1.2.13所示。
元件属性对话框的左上角,标志符表示的是该元件所对应的编号,————这里设置其为RI,注释一栏表示的是该元件的说明信息,如RES3,取消“可视”单选框,将其不显示。在右边列项中,将Value的值改为10K,在右下方的Footprint前的列表框中可以选择相应的元件封装类型。
图1.2.13元件属性对话框
本例中,需要将元件的封装设置为AXIAL0.5,列表中不存在该选项,双击Footprint后的描述区,打开“PCB模型”对话框,在“PCB库”项中

单击选中“任意”选项,然后单击对话框上方的“名称”后的“浏览?”按 16
钮,弹出一个“库浏览?”对话框,在该对话框的右侧列表框中选中“AXIAL-0.5”作为电阻的封装。
以此类推分别按照如下要求设置其余元件的属性。
元件名称标志符注释值(Value) 封装(Footprint) RES3RF不可视100KAXIAL-0.5 RES3RL不可视25KAXIAL-0.5 UA741ADU1UA741ADSO8 VSINVINVSIN
VSRCV112V
VSRCV2-12V

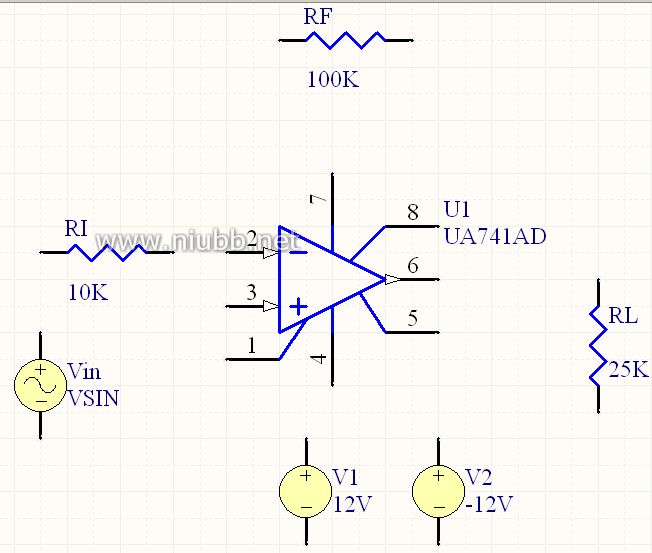

设置后的原理图如图1.2.14所示。
图1.2.14设置完属性的原理图
知识链接:如何修改元件的属性
绘图过程中,如果需要修改元件编号或元件名称的颜色或改变字体,只要双击要修改的元件名称或编号,即可打开参数属性对话框进行设置。
打开元件属性对话框的另外一种方法是,当元件处于浮动状态时,按下Tab键。所谓浮动状态,就是用鼠标左键单击器件,鼠标变成十字形时的状态,或是器件处于未放定时的状态。
在器件上单击右键,在快捷菜单上选择“属性”,也可打开属性对话框。 元件放置好,并且属性已经设置完毕,那么元件之间的导线如何连接,导线上的标号如何设置,电源或者接地符号如何设置呢?

17
步骤4 使用导线连接元器件
导线的作用就是在原理图中各器件之间建立连接关系。
在图1.2.15中,如果现在需要将元件RI和VSIN连接起
来,则步骤如下:
(1) 执行菜单“放置”/“导线”;
(2) 将鼠标移动到图纸中RI的左侧管脚处单击左键确定
起点;
(3) 移动鼠标到元件VSIN的上侧管脚处单击确定终点;图1.2.15 (4) 单击右键或按ESC键退出绘制导线状态。
连接后的RI和VSIN如图1.2.15所示。
在绘制导线的过程中,如果需要在某处拐弯,则可以在拐点处单击确定拐点。
在绘制导线的过程中,如果按下Tab键,则将弹出“导线属性”对话框,用户可以在对话框中设置导线的颜色和宽度。
