绘制导线过程中，当导线移动到某个引脚端点或者导线端点时，将出现红色的“×”，这是前面所提到的电气栅格的作用，能够在规定的距离内自动捕捉到端点而进行连接。

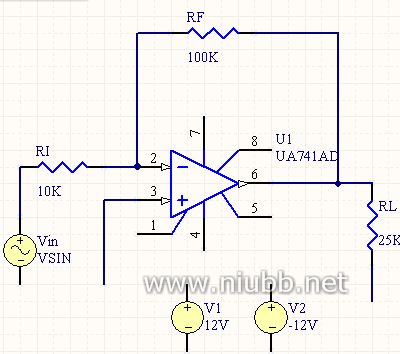

所有器件连接后的效果如图1.2.16所示。

图1.2.16 导线连接效果图

步骤5 电源符号的使用

图1.2.1中有两种电源符号，和

操作步骤 如下：

（1） 执行菜单“放置”\“电源端口”

，然后将鼠标移动到原理图中电 18

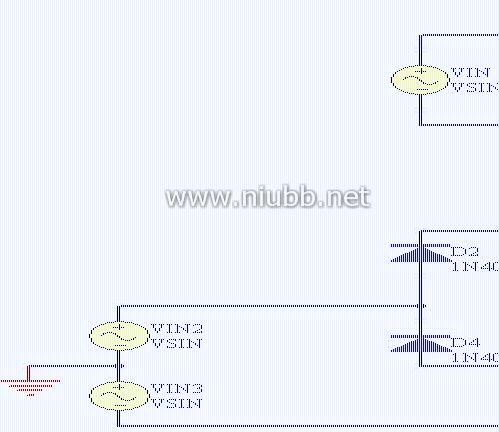

阻RL下方，连续按三次空格键，使电源符号转动270度，然后将电源符号对齐电阻引脚放置。如图1.2.17所示。

（2） 双击电源符号，在弹出的属性对话框中，将电源符号的显示形式

由Bar改为Power Ground。修改后如图1.2.18所示。

图1.2.17 电源符号图1.2.18 接地符号

在电源符号属性对话框中，可以修改电源符号的名称、颜色、坐标位置、放置角度、以及显示形式。

按照以上方法放置所有的电源符号，并设置相应的显示形式、名称、角度和位置。至此，图1.2.1所示的训练任务全部完成，最后再次保存即可。 ◆ 小结

在Protel DXP 2004中，是以项

目设计文件为单位进行项目的设计

和管理，每个项目设计文件中可以

包含若干个源文件，这些源文件类

型可以相同，也可以不相同，存储

位置可以任意。这样做的好处是，

不限制源文件的存储位置，而且利

用项目文件的形式可以很好的组织

起来，从而便于访问。

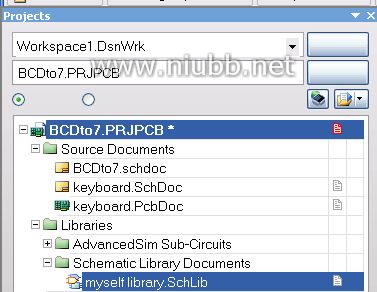

参照图1.2.19，PCB项目“BCD

to 7.PRJPCB”中，包含了电路原理

图文件BCD to 7.schdoc和图1.2.19 项目文件组织形式 keyboard .SchDoc、

印制电路板文件keyboard.PcbDoc、元件库文件myself library.Schlib等文件。

在使用过程中，用户可以根据自己的需要新建项目设计文件，

并可以在 19

其中添加需要的源文件。

所有打开的项目文件都会显示在文件工作面板中，双击某个文件即可将其打开，对应显示在右边的工作窗口中。

◆ 实训

新建一个设计项目Basic Power Supply.PRJPCB，在其中添加一个原理图设计文件Basic Power Supply.schdoc，绘制如图1.2 .22所示的原理图。

图1.2.22 电源电路图

20

单项训练-牛bb文章网-2 实用门铃电路的绘制

◆ 训练任务

图1.2.23是一种能发出“叮、咚”声的门铃的电路原理图。它是利用一块时基电路集成块SE555D和元件组成的。要求图纸大小为A4，水平放置，图纸颜色为白色，边框色为黑色，栅格大小为10，捕捉大小为5，电气栅格捕捉的有效范围为5，系统字体为宋体12号黑色。

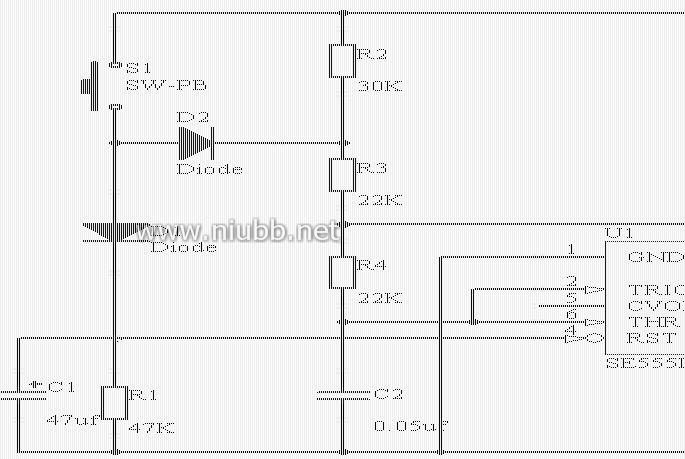

图1.2.23 实用门铃电路

◆ 学习目标

? 理解并掌握绘图的一般步骤

? 掌握电路原理图图纸参数的设置

? 掌握元件库的加载和删除

? 掌握导线和电源符号的使用

21

◆ 执行步骤

步骤1：新建设计项目文件和

原理图文件

建立一个新的设计项目文件和原

理图文件，并将文件分别保存为“实

用门铃电路.PrjPCB”和“实用门铃电

路.SchDoc”。如图1.2.24所示。

图1.2.24 新建项目文件和原理图文件

步骤2：原理图图纸参数设置

选择菜单命令“设计”/“文档选项”，弹出“文档选项”对话框。在该对话框中可以设置相关的图纸参数。

图纸大小设置：在“标准风格”后的下拉列表框中选择图纸大小为“A4”。 图纸方向设置：在“选项”选择区域内的“方向”后的下拉列表框中选择图纸方向为landscape(水平放置)。（portrait 表示垂直放置的意思） 图纸颜色设置：在“选项”选择区域内的“边缘色”后的颜色标签上单击，在弹出的“边缘颜色”对话框中选择黑色作为图纸的边框色。在“图纸颜色”后的颜色标签上单击，在弹出的“图纸颜色”对话框中选择白色作为图纸的颜色。
