置对话框，将元件的“Default”设置为

“U？”，将“注释”设置为74LS00。如图

1.2.139所示。

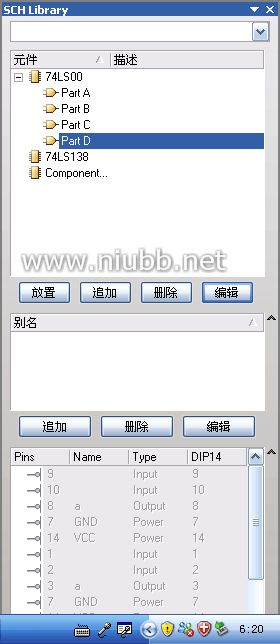

图1.2.138 SCH Library

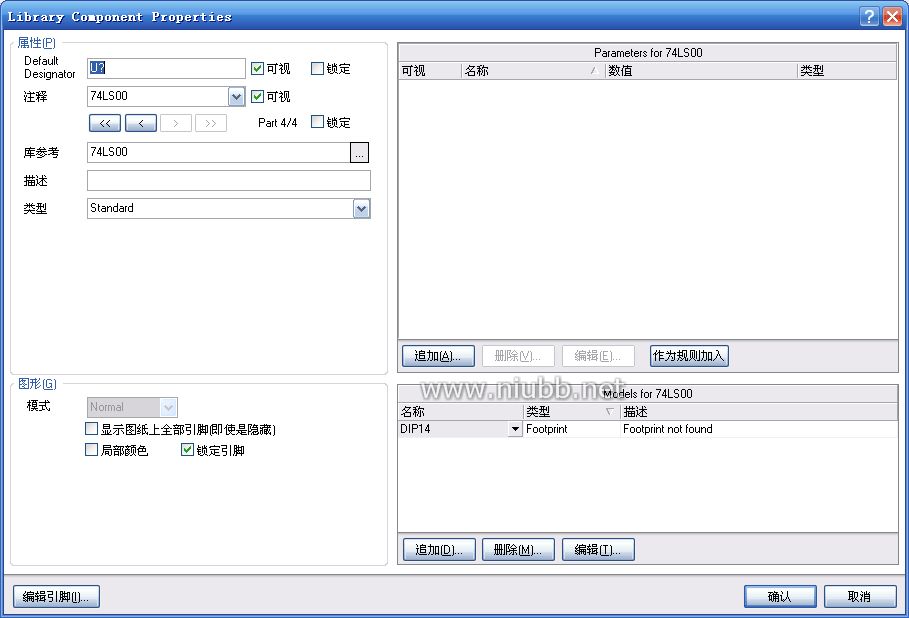

图1.2.139 元件属性对话框

86

单击右下角的“追加”按钮，打开如图1.2.140所示的对话框。

图1.2.140 追加对话框

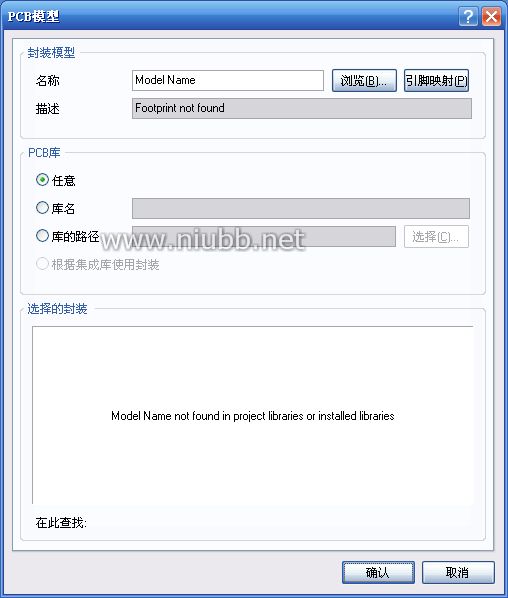

选择FootPrint，然后单击确认，弹出如图1.2.141所示的对话框。 将名称设置为DIP14，表示将元件的封装设置为DIP14了。

图1.2.141 封装设置对话框

至此，包含4个子件的74LS00就绘制完成了。

87

◆ 小结

本章所介绍的是绘制一个具有多个子件的元件。包含若干个子件的元件常见于TTL集成门电路中，如74LS00包含了4个与非门；74LS20包含了2个与非门的；74LS08包含了4个与门；74LS32包含了4个或门；74LS04包含了6个非门。通常第一部分称为Part A，第二部分称为 Part B，以此类推，??。

在绘制元件的过程中，注意“工具”菜单中两个子菜单的区别，即“新元件”和“创建元件”（有的汉化版翻译成“创建子件”），前者是创建一个新的元件，后者是创建该元件中的一个子件。

◆ 实训

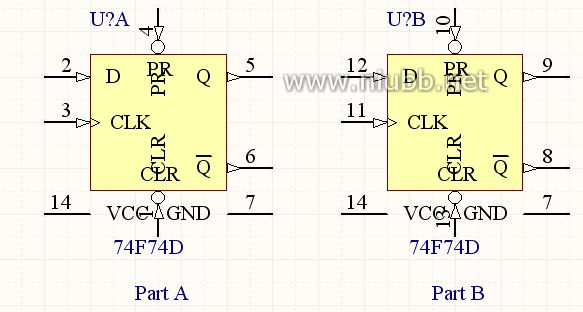

打开单项训练7中所创建的元件库“74XX.schlib”，在其中添加一个名为74F74D的器件，该器件包含2个子件，如图1.2.142所示。

1（Part A下方的引脚）、2、3、4、10、11、12、13（Part B下方的引脚）引脚为输入；5、6、8、9引脚是输出，另外有一个电源引脚14为VCC和一个接地引脚7为GND，7和14是隐藏引脚。

将元件的封装设置为DIP14。

图1.2.142 元件

74F74D

88

下面我们通过一个综合项目来巩固所学过的知识。

◆ 项目任务要求

绘制如图1.3.3所示的键盘电路图，要求如下：

1、图纸为自定义大小，宽1000，高800。栅

格大小为10，捕捉为5，电气捕捉为6。

2、要求元件布局均匀、整齐

3、对于元件库中查找不到的器件（集成块

ZLG7290和74LV04），请自己绘制完成，均放于

元件库文件myself.SCHLIB。

集成块ZLG7290的所有引脚电气类型都设置

为Passive（实际并非如此，本项目只是画原理图，

所以忽略了引脚的电气属性）。如图1.3.1所示。

4、进行ERC检查并修改所有存在的错误。 图1.3.1 ZLG7290

74LV04是一个包含6个子件的非门集成块，6个子件如下： Part APart BPart CPart DPart EPart F

图1.3.2 74LV04

其中引脚7和14是隐藏引脚。

89

◆ 学习目标

? 具备综合运用各种菜单和工具的能力

? 熟练使用Protel DXP 2004设计布局规范、合理的原理图 ? 熟练的解决在使用Protel DXP 2004过程中出现的问题

◆ 项目过程

步骤1：新建设计项目

新建一个PCB设计项目，并将其保存为“键盘电路.PrjPCB”。 步骤2：新建元件库

在PCB设计项目下新建一个元件库文件，将其保存为“mylib.scblib”。在元件库中设计两个元件ZLG7290和74LV04，参照图1.3.2。ZLG7290是一个集成块，而74LV04是一个包含了6个非门子件的集成块。

不要忘了设置元件的属性哦（引脚标号、引脚特性、元件名称、封装等）！ 步骤3：新建原理图文件

在PCB设计项目下新建一个原理图文件，将其保存为“键盘电路.schdoc”。参照要求1设置图纸参数。

步骤4：绘制原理图

参照图1.3.3，设计完成键盘电路。注意元件的布局！

步骤5：ERC检查

对电路进行ERC检查，如果有错，请仔细检查电路图并修改，再次检查，直到正确为止。

◆ 小结

在用户设计原理图的过程中，会遇到一些不常用的元件，库中可能不存在，则用户可以建立一个元件库文件，这个元件库文件中存放的就是用户自己设计的元件。

如果用户要绘制的原理图很大，则可以将其按照功能分为 若干个模块，按照自顶向下或者自底向上的原则进行设计。

90

图1.3.3 键盘电路 91
