Earth

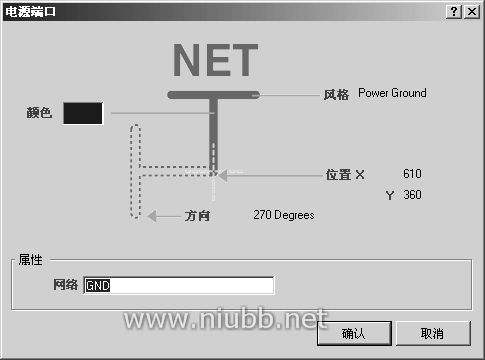

图1.2.52 电源属性对话框

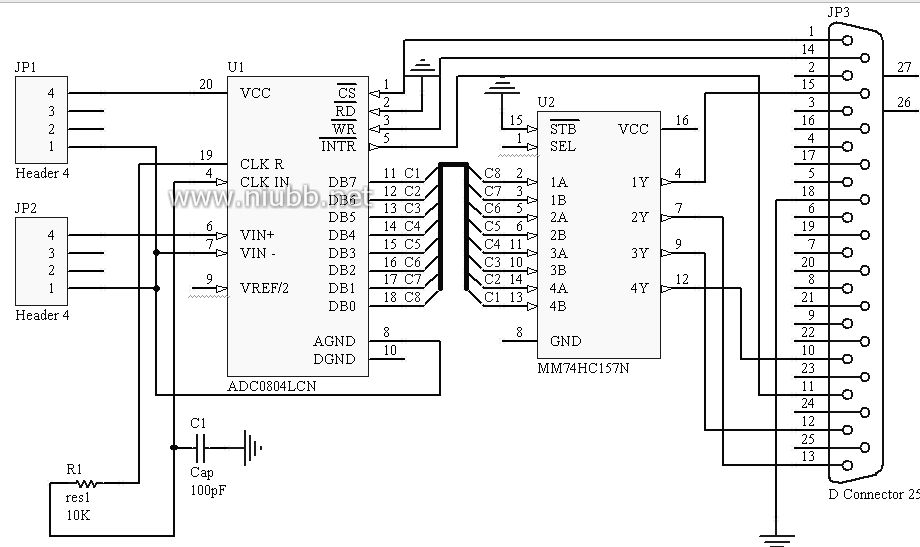

1.2.53 最终完成原理图

40

在“电源端口”对话框的右下侧“位置”处可以在改变x和y的坐标位置。放置电源和接地符号也可以通过菜单“放置”/“电源端口”来实现。

按照如上所讲述方法添加电源和接地符号，完成后的图如图1.2.53所示。整个电路图完成。

在“配线”工具栏中，工具按钮图纸符号、图纸端口和端口，以及ERC检查忽略标志将在以后的章节讲解。

◆ 小结

“配线”工具栏是Protel DXP绘图过程中使用非常多的工具栏，工具栏上的各项命令和菜单“放置”中的各项命令是相对应的。如放置网络标号，既可以通过“配线”工具栏上的按钮执行 ，也可以通过菜单“放置”/“网络标签”执行。

在执行工具按钮的过程中，当鼠标处于悬浮状态时，按下Tab键，可以打开该工具按钮所对应的属性设置对话框，可以在其中对对象进行属性设置。

◆ 实训

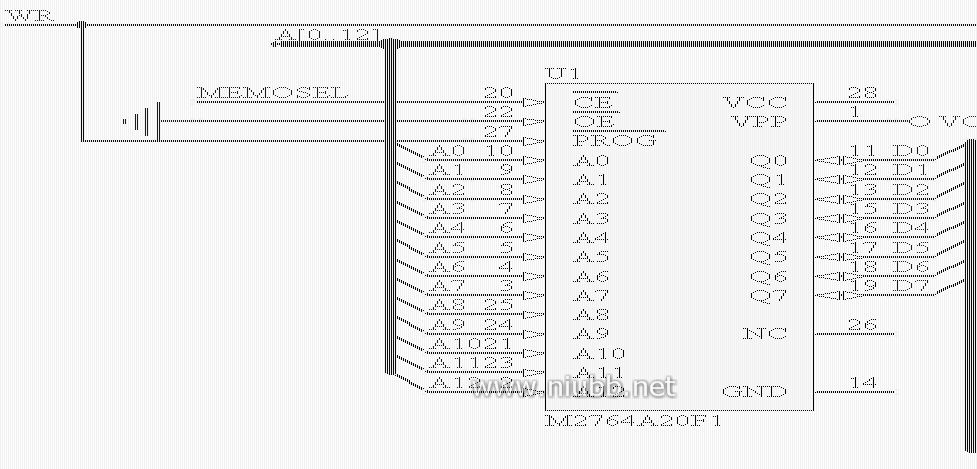

在D:\下新建一个名为”存储器电路.SchDoc”的原理图电路,并在其中绘制如图1.2.54所示的存储器电路图。

图1.2.54 存储器电路图

41

单项训练4 LED驱动电路图的设计

为了使绘图更加方便和快捷，Protel DXP 2004提供了一个实用工具栏，其中包含了对原理图进行修饰的实用工具组、对元件布局进行调整的调整工具组、用来放置各种类型接地和电源符号的电源工具组、提供了各种常用电子器件的数字式设备工具组、提供了各种仿真电源符号的仿真电源工作组、以及用于设置网格的网格工具组。

实用工具栏可以通过菜单“查看”/“工具栏”/“实用工具”打开，该工具栏共包含6组工具。如图1.2.55所示。

调准工具组 数字式设备组 网格工具组

实用工具组 电源工具组 仿真电源工具组

图1.2.55 实用工具组图1.2.56 实用工具组中的各工具 单击每种工具组旁边的向下箭头，可打开该工具组所对应的所有工具。比如打开“实用工具组”，如图1.2.56所示。

本项目结合实例来介绍实用工具栏的使用。

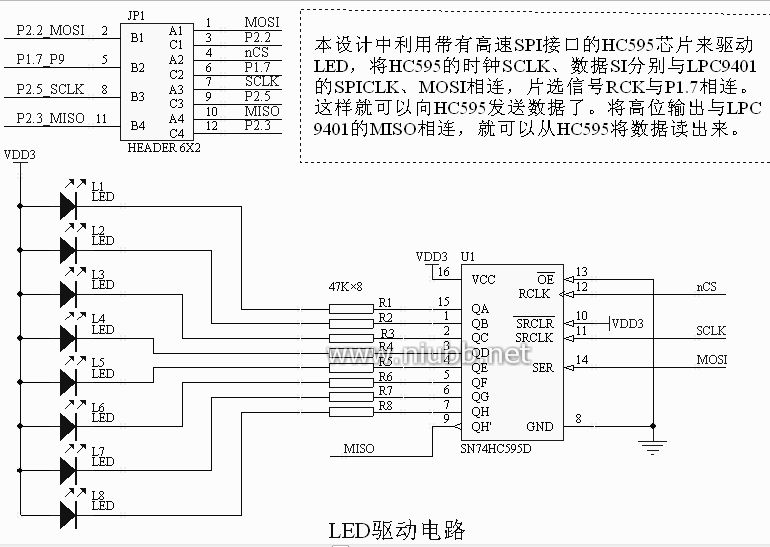

图1.2.57 LED驱动电路

42

◆ 训练任务

使用Protel DXP 2004设计如图1.2.57所示的LED驱动电路图，要求布局整齐美观，L1?L8垂直对齐，R1?R8垂直对齐，并且都等距分布。

◆ 学习目标

?

?

?

?

?

? 掌握实用工具组中各工具按钮的使用及其属性的设置 掌握调准工具组中各工具按钮的使用 掌握电源工具组中各工具按钮的使用及其属性的设置 掌握数字式设备工具组各工具按钮的使用及属性的设置 掌握仿真电源工具组各工具按钮的使用及属性的设置 掌握网格工具组中各工具按钮的使用

? 执行步骤

步骤1：新建设计项目和文件

新建设计项目和电路原理图文

件，分别命名为“LPC9401实验电路

图.PrjPCB”和“LED驱动电路

图.SchDoc”。如图1.2.58所示。

图1.2.58 项目和文件 步骤2：放置元件、设置属性

放置HEADER 6X2：该元件所在的库为Miscellaneous Connectors.IntLib，查看“元件库”面板，如果该库没有加载进来，则按

照前面所讲述的方法将该元件库加载进来。

单击“配线”工具栏上的 “放置元件”按

钮，在弹 出的“放置元件”对话框中，在“库参考”

后输入元件名“Header 6X2”，系统将在加载进来的库

中查找到该元件，单击确定按钮后，在图纸的合适位

置单击放置器件，并器件的编号设置为JP1。如图

1.2.59所示。图1.2.59

查找放置器件SN74HC595D：单击元件库面板上的“查找?”，在弹出的“元件库查找”对话框中，在上方的文本框中输入要查找的器件名称SN74HC595D，然后单击确定按钮。
