常见的文件类型有：原理图设计文件(.schdoc)、PCB设计文件(.pcbdoc) 、VHDL文件（FPGA设计文件，即.vhdl）等。

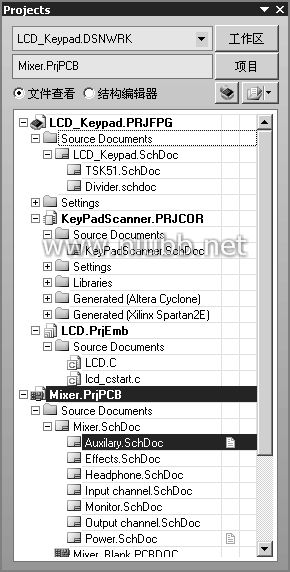

Protel DXP 2004以项目设计文件为单位对这些存储在不同的地方的文件进行设计和管理。一个设计项目中可以包含若干个类型相同或不相同的设计文件，这些文件可以存储在不同的地方。

一般，用户在Protel DXP 2004中为每一个工程项目独立的建立一个文件夹，用来存放所有与项目有关的文件。

步骤3 元件的查找和放置

12

1、元件的查找和放置

首先开始查找图1.2.1中的电阻RI、RF和RL，并将这三个电阻放置到图中合适的位置。

库

列

表

元

件

列表

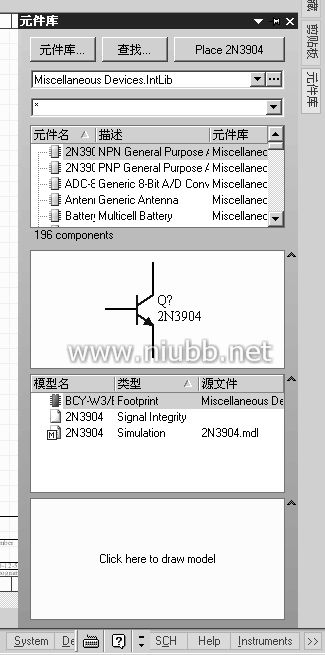

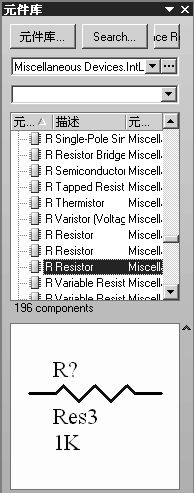

图1.2.7 元件库面板图1.2.8 元件列表

（1）执行“查看”/“显示整个文档”菜单命令，确认整个电路原理图纸显示在整个窗口中。该操作也可以通过在图纸上单击右键，在弹出的快捷菜单中选择“查看”/“显示整个文档”进行。

（2）单击Protel DXP 2004窗口右侧的标签项“元件库”，打开“元件库”面板，如图1.2.7所示。该面板也可以通过菜单“查——文章窝——看”/“工作区面板”/“System”/“元件库”打开或关闭。

(3) 从元件库面板上方的库列表下拉菜单中选择Miscellaneous Devices.Intlib，使之成为当前元件库，同时该库中的所有元件显示在其下方的列表项中。从元件列表中找到电阻RES3，单击选择电阻后，电阻将显示在面板的下方。如图1.2.8所示。

（4）双击RES3（或者单击选中RES3，然后单击元件库面板上方的“Place Battery”按钮），移动鼠标到图纸上，在合适的位置单击鼠标左键，即可将元件RES2

放下来。在放置器件的过程中，如果需要器件旋转方向， 13

可以按空格键进行。每按一次空格键，元件旋转90度。

如果需要连续放置多个相同的元件，可以在放置完毕一个元件后，单击左键连续放置，放置完毕后可以单击右键退出元件放置状态，或者按ESC键即可。

放置了3个电阻后的图纸如图1.2.9所示。

图1.2.9 放置了3个电阻的原理图纸

知识链接：过滤器的使用

如果当前元件库中的器件非常多，一个

个浏览查找比较困难，那么可以使用过滤器

快速定位需要的元件。比如需要查找电容，

那么就可以在过滤器中输入CAP，名为CAP

的电容将呈现在元件列表中。如图1.2.10

所示。

如果只记得元件中是以字母C开头，则

直接可以在过滤器中键入“C*”进行查找，

*表示任意个字符。如果记得元件的名字是

以CAP开头，最后有一个字母不记得了，则

可 以在过滤器中键入“CAP？”，通配符“？”

表示一个字符。

图

1.2.10 使用过滤器

下面开始放置元件UA741AD，在当前的元件库

Miscellaneous 14

Devices.Intlib的元件列表中发现该元件不存在。

那么该到何处去查找该元件呢？

图1.2.11元件库查找对话框

作为初学者，并不知道UA741AD存在于哪个元件库中，所以查找起来困难。这时可以单击元件库面板上方的“Search?”按钮，将弹出一个元件库查找对话框，如图1.2.11所示。在该对话框中输入要查找的元件的名字，这里输入当前要查找的元件名字“UA741AD”。

在对话框下的“查找类型”中选择“Components”，表示要查找的是普通的元器件；在“路径”中选择Protel DXP 2004的安装目录，如C:\Program Files\Altium 2004；在“范围”中选择“路径中的库”，表示在前一步所设置的路径（如C:\Program Files\Altium 2004）范围内进行查找，如果选择“可用元件库”项，则表示只在当前已经加载进来的元件库中进行查找，此种————查找的范围比较小。如图1.2.11所示。
