栅格和捕捉的设置：所谓栅格，也就是电路图纸上的网格。而捕捉指的是光标每次移动的距离。

在“网格”选择区域内的“可视”前单击选中复选框，然后将其后的数值改为10，表示网格大小为10。如果复选框没有选中，则表示栅格不可见。 在“网格”选择区域内的“捕获”前单击选中复选框，然后将其后的数值改为5，表示光标每次移动的距离为5。如果复选框没有选中，则表示没有捕捉，光标可以任意距离移动。

电气捕捉的设置：在“电气网格”选择区域内，单击选中“有效”复选框，表示电气栅格有效，然后将网格范围后的数值设置为5。如果“有效”复选框没有选中，则表示电气栅格无效。

所谓电气栅格范围为5，表示在绘图的时候，系统能够自动在5的范围内自动搜索电气节点，如果搜索到了电气节点，光标自动会移动到该节点上，并在该节点上显示一个圆点。

系统字体设置：单击“改变系统字体”按钮，在弹出的对话框中设置图纸的系统字体为12号、宋体、黑色。

设置完毕后，单击“确定”按钮即可。

22

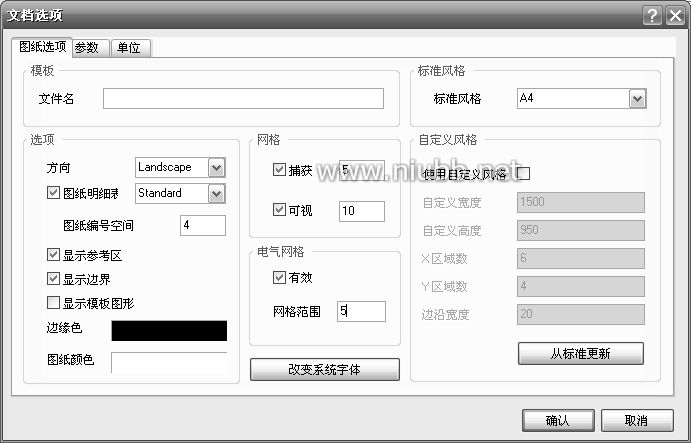

“文档选项”对话框的设置如图1.2.25所示。

图1.2.25 “文档选项”对话框

知识链接：“文档选项”对话框的说明

在“文档选项”对 话框中，“文件名”后的文本框中可以输入电路图纸的名称，如本图中，图纸名称可以设置为“实用门铃电路图”。

“显示参考区”复选框用于设置是否显示图纸的参考边框。

“显示边界”复选框用于设置是否显示图纸边框。

“显示模板图形”复选框用于设置是否显示图纸模板图形。

在“自定义风格”选项区域内，如果选中“使用自定义风格后”后的复选框，则用户可以在其中自由设置图纸大小。如果没有选中复选框，则只能在“标准风格”后的下拉列表框中选择一个系统提供的图纸大小。

有兴趣的读者可以试一试，试完后，比较设置前后的区别，自然就能够明白其中的含义。

步骤3：元件库的加载

本例中所需要的元件主要包含在TIAnalog Timer Circuit.IntLib和Miscellaneous device.IntLib两个元件库中。因此，必须先将这两个元件库加载到项目中去。

（1） 单击窗口右侧的“元件库”标签，打开“元件库”面板。

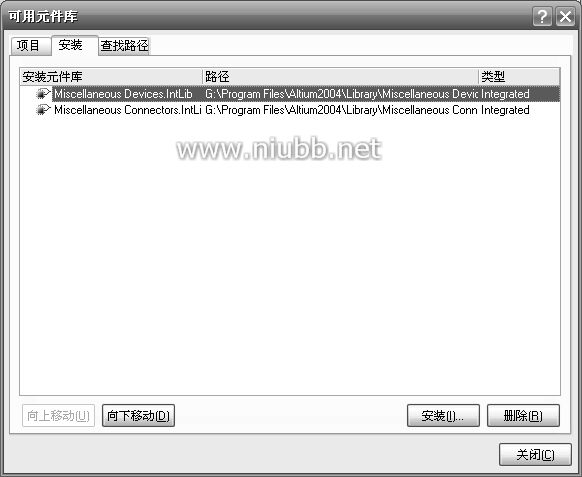

（2） 单击上方的“元件库?”按钮，弹出一“可用元件库”对话框，

其中列出的就是当前项目已经安装可供使用的元件库。如图

1.2.26所示。可以看到其中包含Miscellaneous

device.IntLib 23

元件 库，表示其已经加载进来。下面只需要加载元件库TIAnalog Timer Circuit.IntLib即可。

图1.2.26 “可用元件库”对话框

（3）单击“可用元件库”对话框下侧的“安装?”按钮，在“打开”对话框中，找到Texas Instruments文件夹，双击打开，然后找到TI Analog Timer Circuit.IntLib，单击选中，单击“打开”按钮。元件库TI Analog Timer Circuit.IntLib即被加载进来可供使用了。

单击“关闭”按钮，关闭掉“可用元件库”对话框。

知识链接：关于元件库

在Protel DXP 2004软件被安装到计算机中的同时，它所附带的元件库也被安装到计算机的磁盘中了。在软件的安装目录下，有一个名为Library的文件夹，其中专门存放了这些元件库。这些元件库是按照生产元件的厂家来分类的，比如Wesern Digital文件夹中包含了西部数据公司所生产的一些元件；而Toshiba文件夹中则包含了东芝公司所生产的元件。

在绘图过程中，用户需要把自己常使用的器件所在的库加载进来。由于加载进来的每个元件库都要占用系统资源，影响应用程序的执行效率，所以在加载元件库时，最好的做法是只装载那些必要而且常用的元件库，其他一些不常用的元件库仅当需要时再加载。日常使用最多的元 24
