2、 执行“开始”→“程序”→Altium→ DXP 2004。

3、 执行“开始 ”→DXP 2004。

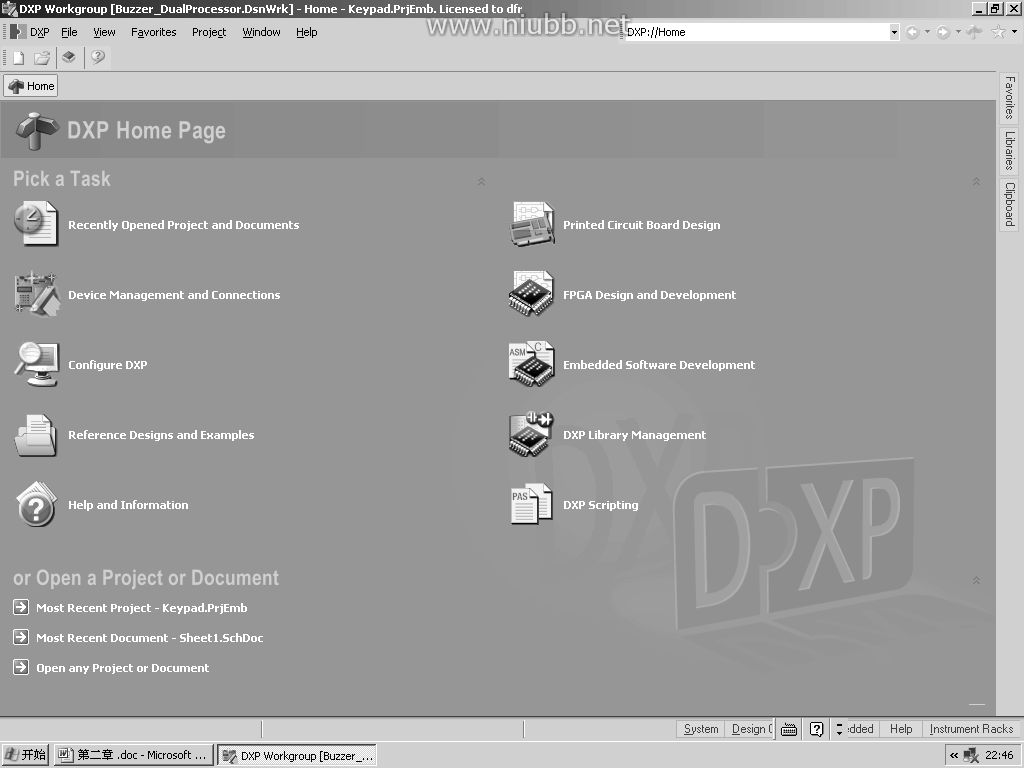

Protel DXP 2004启动后，系统出现启面，几秒钟后，系统进入程序主页面，如图1.2.2。

图1.2.2 Protel DXP 2004主页面

知识链接：Protel DXP 2004的汉化

Protel DXP 2004支持中文语言的界面菜单显示，但是在汉化之前应该先安装Protel DXP 2004的升级补丁Service Packet 2（SP2）。该补丁可以从网络中搜索并下载。

安装了SP2后，打开Protel DXP 2004，单击界面左上角的DXP系统配置菜单，选择弹出的Preferences选项。

9

在弹出的系统属性对话框中，选择General项，然后选中右下角的Use Localized(resource)复选框，在分别选中Display Localized dialogs单选按钮和Localized Menus复选框。

选择完毕，单击Apply和OK按钮即可。当下次启动Protel 时，你会看到菜单和对话框大都进行了汉化。

针对大多数读者的实际需要，本书就是对汉化版进行讲解的。

Protel DXP 2004有SP1、SP2、SP3、SP4共4个补丁包，用户可以根据自己的需要选择安装相应的补丁包，一般SP1和SP2是必要的，SP3和SP4可以选择安装，安装了相应的补丁后，界面会有点小区别。

本书主要是针对SP2版本编写的。

步骤2 电路原理图文件的新建和保存

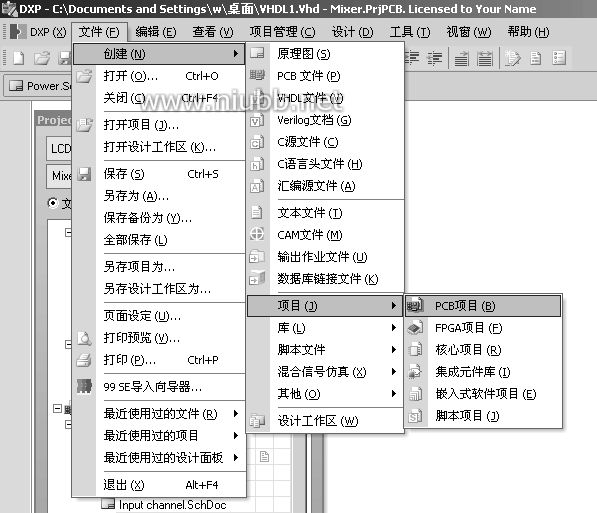

新建PCB项目：执行“文件”菜单，选择“创建”，然后选择“项目”子菜单下的“PCB项目”，如图1.2.3所示。

图1.2.3 新建项目

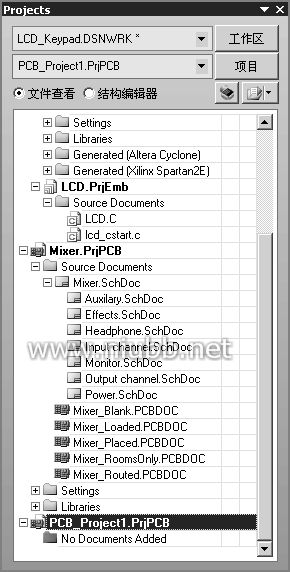

执行完毕后，新建了一个名为“PCB_Project1.PrjPCB”的PCB项目文件，显示在文件面板的下方，如图1.2.4所示。

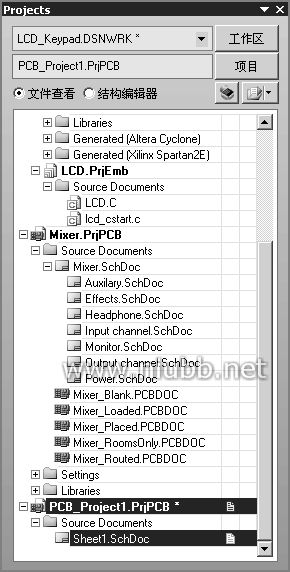

新建原理图设计文件：执行“文件”菜单，选择“创建”，然后选择“原理图”。新建了一个名为“sheet1.schdoc”的原理图设计文件，显示在

PCB 10

项目“PCB_Project1.PrjPCB”的下方，如图1.2.5所示。

保存原理图设计文件：执行“文件”，选择“保存”，在弹出的对话框中，将原理图设计文件保存为“模拟放大器电路图.schdoc”。

保存设计项目：执行“文件”菜单，选择“另存项目为?”，在弹出的对话框中，将项目保存为“模拟放大器.PrjPCB”。

保存后文件面板中的文件名也同步更新为“模拟放大器电路图.schdoc”。右边的空白图纸就是 Protel DXP 2004的原理图绘制的工作区域。

图1.2.4 新建了PCB项目的文件工作面板 图1.2.5 新建了原理图设计文的

文件工作面板 如果需要向指定的设计项目中添加原理图设计文件，也可以在文件工作面板中的设计项目名上，单击右键，选择快捷菜单中的“追加新文件到项目中”，然后选择“schematic”。采用这样的方法也可以向设计项目中添加其他类型的文件。

11

知识链接：Protel DXP 2004中文件的组织形式

在Protel DXP 2004中，是以项目设计文件为单位进行管理的，设计项目可以包含电路原理图文件、印制电路板文件、源程序文件等。该种组织结构以树型的形式显示在文件工作面板中。如图1.2.6所示。

PCB项目

包含在Mixer.PrjPCB下的

SchDoc文件

图1.2.6 项目和文件的组织关系

常见的项目类型有：PCB项目(. PrjPCB)、FPGA项目（.PrjFPG）、核心项目(. PrjCOR)、嵌入式软件项目(.PrjEmb)，集成元件库(.LibPkg)，脚本项目(.PrjScr)等。
