（2）应用和控制管理器组件（ASC CSU）：这个CSU的目的是启动、监督及控制一个SCADASoft环境的应用。它参与SCADASoft环境冗余的管理，也管理时间和计时器。

（3）命令和控制管理器组件（CTL CSU）：这个CSU的目的是控制发送给系统设备命令的执行。允许操作员发送一条基本遥控命令、一系列遥控命令，且检查遥控命令是否被正确执行。

（4）数据采集和控制管理器组件（DAC CSU）：这个CSU的目的是管理与现场设备相关的通信设备（RTU）间的数据交换，使用特定协议从FEP获取数据并写到实时中。

（5）管理器组件（DBM CSU）：这个CSU的目的是提供一个一般的服务器。可在实时中读取和配置数据。

（6）数据处理管理器组件（DPC CSU）：这个CSU的目的是更新与外部变量有关的内部变量。允许客户端向服务器订阅其所需要的数据。例如，客户端的监视画面将周期地获得其所需要数据，相应刷新画面的动态对象。

（7）操作员权限管理器组件（OPM CSU）：这个CSU的目的是给需要有限个存取权限功能的应用程序分配操作员简档。可定义并发布权限文件，用于访问特定功能的权限检查。

（8）分组远程控制组件（GRC CSU）：这个CSU的目的是按顺序执行几个控制。

（9）时间安排程序组件（TSC CSU）：这个CSU的目的是基于一个时间表来执行任务。能周期性调度或重复执行任务。

（10）可视化管理器组件（VISU CSU）：这个CSU的目的是管理操作员工作站的显示及SCADASoft服务器的注册。

（11）日志和历史数据管理组件（HisServer）：系统须保留一段时间的历史数据，可用于历史数据回放和数据分析。此组件用于将数据保存到硬盘上的关系型中，或将数据存于其它物理介质，如磁带机、DMO等。

（12）文件传输组件（FtsServer），用于在SCADASoft环境间相互拷贝文件。

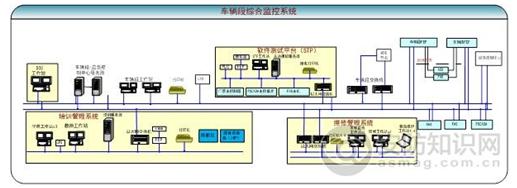

图5 SCADASoft组件逻辑关系图

3.2.3 SCADASoft的定制组件

除了以上通用软件组件以外，根据广州地铁项目的实际需求，SCADASoft除修订了PSCADA、BAS、FAS、PSD组件外，为广州地铁新增了以下全新功能的组件。

（1）闭路电视组件（CCTV CSU）：处理MCS和CCTV系统之间的高级CCTV功能。

（2）广播组件（PA CSU）：处理MCS和PA系统之间的高级PA功能。

（3）车站信息系统组件（SIS CSU）：处理MCS和SIS系统之间的高级PA功能。

（4）列车故障信息组件（TIS CSU）：处理MCS和PA系统之间的高级TIS功能。

（5）事件初始化控制组件（EIC CSU）：的目的是执行由于中点的结合状态变化而触发的命令。

（6）闭路电视功能组件（FEP CSU）：处理MCS和FEP-SC之间的通信。

（7）（GWS CSU）：包括一组TCL脚本和C++代码来执行工作站上的一般图形用户接口。这个图形用户接口连接着用户（工作站操作员）和服务器。

3.2.4 CORBA中间件

CORBA，公共对象请求代理结构，是一个在程序与机器之间提供中间语言和平台的标准协议。CORBA接收到的对象经过IDL的处理包装传送给另外一台机器的CORBA，再通过IDL的处理及解包装而应用于其它的程序。

3.2.5 其他商用的通用组件

除CORBA外，SCADASoft也集成其他各种现成的（COTS）产品：

（2）ORACLE：这个COTS的目的是存储过去的数值及事件，用来产生报表。使用的版本是Oracle 9i Database Release 2（9.2.0.1.0）。
