如何连接液位传感器？

近年来，随着电子技术和自动化技术的不断发展，液位测量与控制技术得到了极大的改善。没有液位监控，就无法生产日用化学品，食品和饮料，医药等行业。液位传感器的重要性越来越突出，甚至直接影响到产品的质量。因此，正确理解液位传感器的接线方法可以减少液位传感器工作中的误差，否则很容易造成液位传感器的损坏并影响测量精度。因此，液位传感器的接线方法对我们的使用非常重要。那么如何为液位传感器接线呢？接下来，Gongjiwang的编辑将介绍如何为液位传感器接线。

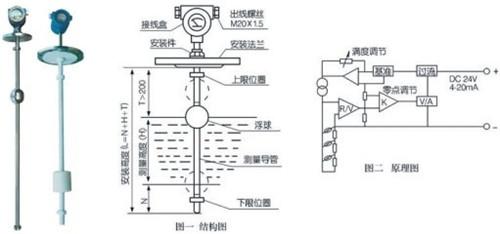

液位传感器是用于测量液位位置的常用传感器。它将位置的高度转换成电信号以进行输出。液位传感器是模块化电路，具有耐酸，耐湿，耐冲击，耐腐蚀等优点。该电路包含恒流反馈电路和内部保护电路，可以使最大输出电流超过28mA，因此可以可靠地保护电源并使二次仪表不受损坏。

液位传感器，一般输出信号为电流4-20MA，0-20MA或电压0-5V，1-5V，0-10V等。通常电流类型为两线制或四线制，三线制电压输出。目前，其中许多没有24VDC电源，其中大多数为10V。对于某些功耗较大的变送器，无法驱动10VDC电源，因此只能使用24VDC外部电源。这样，液位传感器具有四个端子：电源+，电源-，反馈+和反馈-。

液位传感器接线的电流型两线连接比率：电源+ ==电源+;信号+ ==反馈+，电源-==反馈-，如果不是远程的，只需连接24V电压+，-，如果需要远程传输，则需要形成回路，例如连接到压力表+的24V +，压力仪表-连接到4-20mA +，4-20mA-连接到24V-，中间可能有端子，请查看电路图。

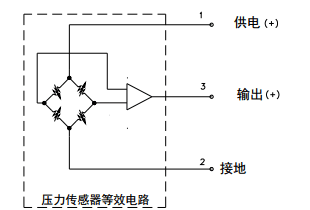

液位传感器接线的电压式三线接线方式：电源+ ==电源+；电源-（信号-）=电源-;信号+ = =反馈+，电源-（信号-）。

液位传感器接线的四线接线方法：电源+ ==电源+;电源-==电源-;信号+ ==反馈+，信号-==反馈-。

在这里，有人会问为什么液位开关和液位传感器的原理相同，为什么液位开关的接线方式不同？这是因为液位开关是根据液位传感器的信号输出打开排水或进水阀以保持水位恒定的控制器。也可以说液位开关的输出是开关信号。液位开关必须首先确定液位的高度，然后根据该高度输出开关信号。液位传感器将液位的高度转换成电信号以输出。我们可以处理电信号，例如与PLC，数据收集器或显示器连接，以输出液位高度。另外，液位开关和液位传感器的原理相同。但是液位开关是开关控制电路，液位传感器相当于用于电压和电流转换的电路组件。返回搜狐查看更多
