144芯光纤交接箱_288芯光缆交接箱_24芯光缆交接箱配纤

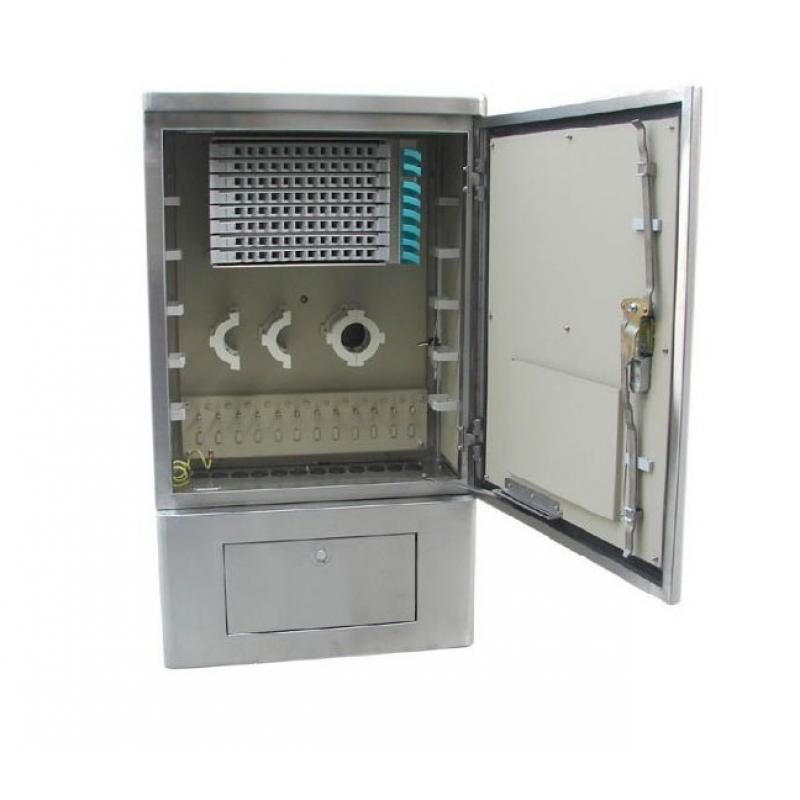

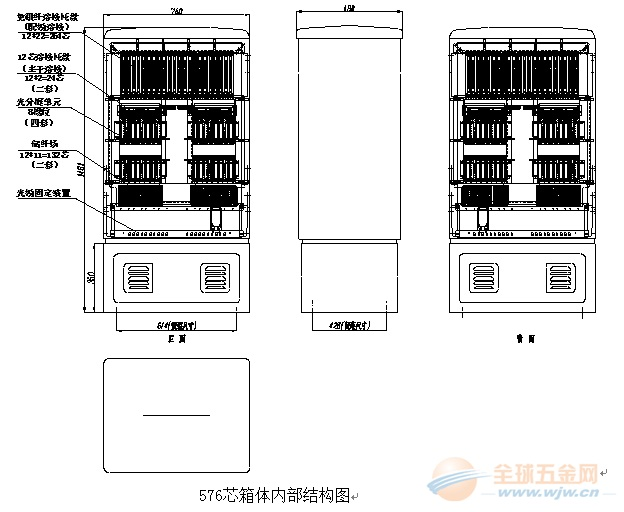

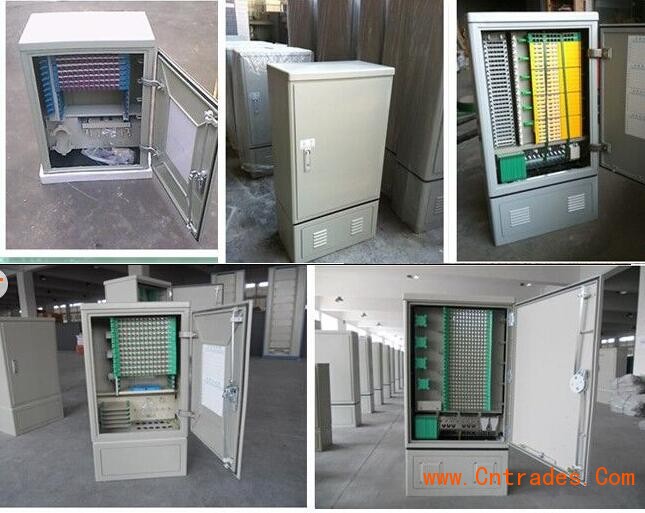

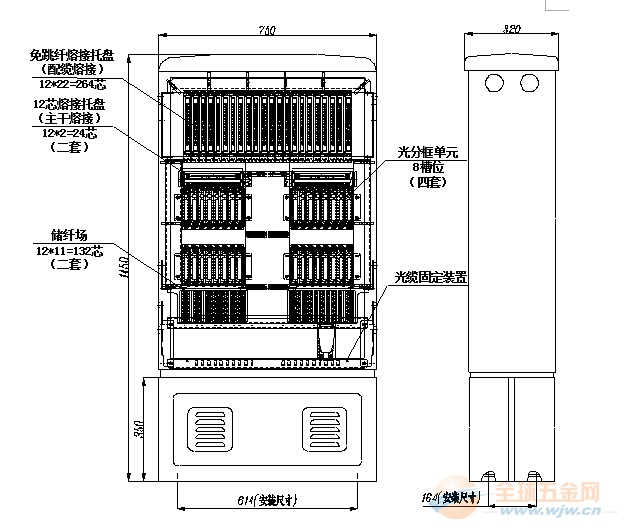

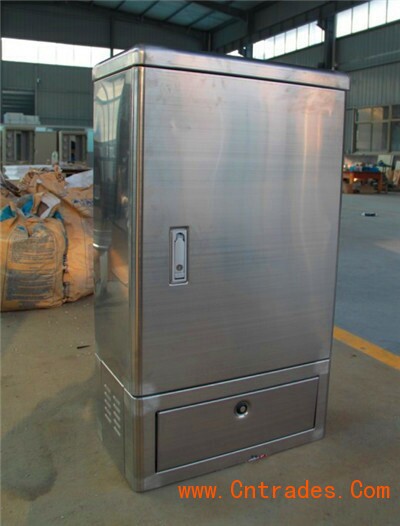

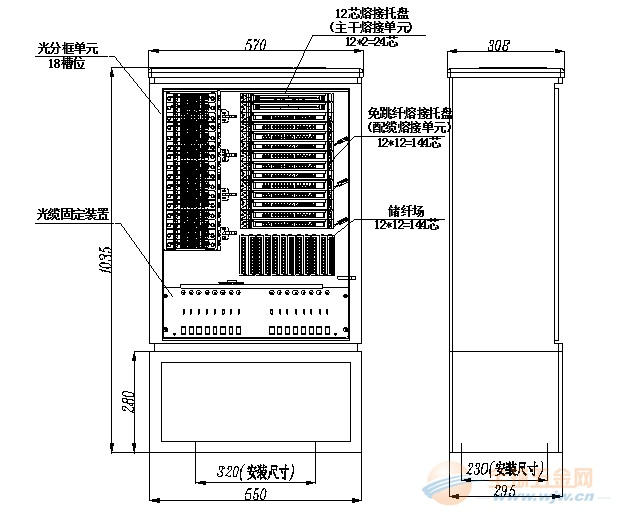

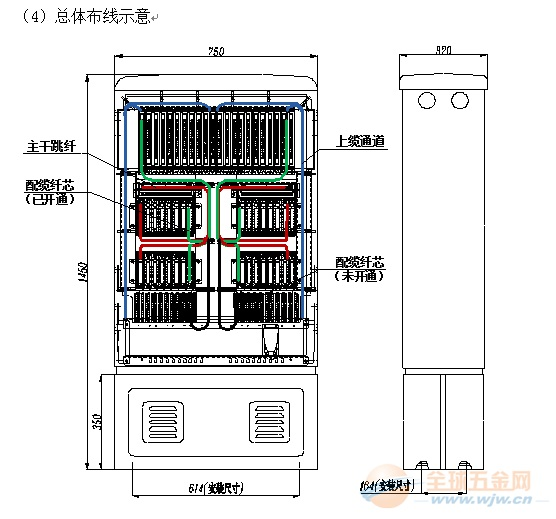

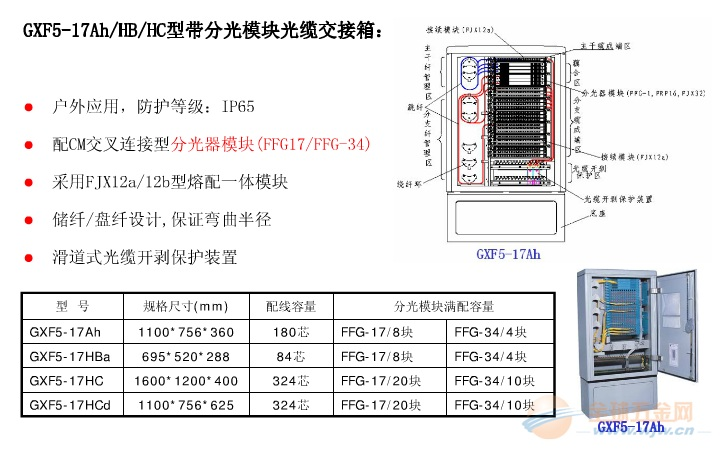

箱体外形尺寸与内部结构示意如下图所示：

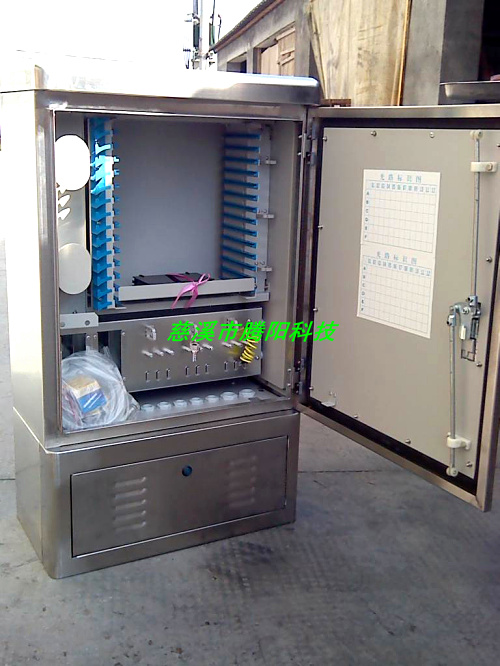

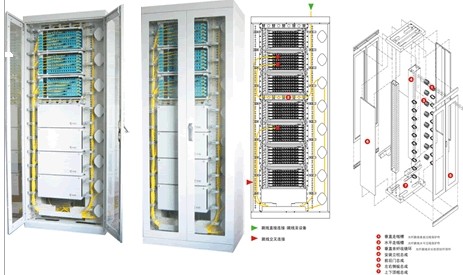

144芯箱体内部

ODF光纤配线架光纤熔接配线理线管理于一体的配线设备。英文叫Optical Distribution frame，简称ODF配线架，也叫ODF单元箱和ODF配线箱。ODF光纤配线架是用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。主要规格有12芯ODF_24芯ODF_36芯ODF_48芯ODF_72芯ODF_96芯ODF_144芯ODF_288芯ODF等。

ODF光纤配线架专为光纤通信机房设计的光纤配线设备，具有光缆固定和保护功能光缆终接功能、调线功能、光缆纤芯和尾纤保护功能。既可单独装配成ODF架，也可与ODF数字配线单元、ODF音频配线单元同装在一个机柜/架内。构成综合的ODF光纤配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。

ODF光纤配线架性能：

◇ 采用完全封闭结构，可防尘、防鼠；

◇ 模块化设计，可上下进缆，接地固定可靠；

◇ 机架采用优质钢板，整体静电喷塑，美观大方耐用；

◇ 机架顶部、底部均开有进缆孔。144芯光纤交接箱光缆固定、开剥装置可灵活安装，既可满足上走缆方式要求，又可满足下走缆方式要求；

◇ 机架外型美观，结构紧凑，容量大，密度高，适用于带状光缆和普通光缆;

◇ 合理的绕线走线结构，使走线非常清晰简洁，路线非常方便；

◇ 单元体门板可翻转拆卸，以及整个面板正面可以90度摇开，方便光纤的安装维护；

◇ 安装好的适配器倾斜角为40度，避免弧光直射入眼，同时可以保证光纤曲率半径不小于40mm；

◇ 机架具备安全可靠的接地保护装置。

ODF光纤配线架技术指标：

◇ 符合TIA/EIA、ANSI、GB/T3047.2标准

◇ 机架高压防护接地装置与机架间绝缘电阻≥2*104MΩ/500V(DC)

◇ 机架高压防护接地装置与机架间耐电压≥3000V(DC)，1min不击穿、无飞弧。

ODF光纤配线架工作环境：

◇ 工作温度：-5℃～+40℃

◇ 相对湿度：≤85%(+30℃)

◇ 大气压力：70～106Kpa

光缆配线架（ODF）技术说明

光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度，是光缆和光通信设备的配线连接设备。

1.符合标准

（1）光纤配线架 YD/T778-1999

（2）19英寸面板与机架尺寸 IEC297-1

（3）19英寸机柜 IEC297-2

（4）电子设备机械结构 IEC917

（5）光纤连接器 GB/T12507-1990

2.性能指标

2.1 光纤连接器(含适配器和尾纤)

（1） 插入损耗：≤0.2dB

（2） 连接器损耗（包括插入，互换和重复）：≤0.5dB

（3） 回波损耗：PC≥40dB UPC≥50dB APC≥60dB

（4） 插拔耐用性寿命： >1000次

2.2 高压防护接地装置

（1）机架高压防护接地装置与机架间耐压不小于3000V（DC）/1min不击穿、无飞弧。

（2）机架高压防护接地装置与机架间绝缘，绝缘电阻不小于1000MΩ/500V（DC）。

2.3使用条件

（1）工作温度：-25℃～+40℃

（2）相对湿度：≤85%（+30℃时）

（3）大气压力：70Kpa～106Kpa

3.结构功能特点

(1) 光纤配线架及其子架：采用19”国际标准安装界面；表面涂装采用静电喷塑工艺，耐腐蚀，外表美观；适用于现有各种结构形式的光缆。
