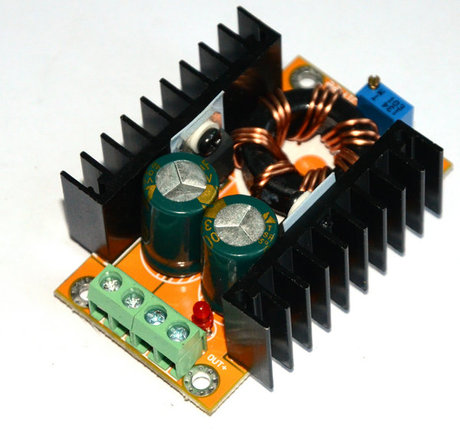

DC-DC电源模块的常见故障分析

尽管电源模块的可靠性较高，但也可能会失败. 在DC-DC模块中，通常可能发生以下几种类型的故障:

1. 使用过程中模块的输出电压降低；

2. 模块停止工作；

3. 模块的输出电压过高；

4. 模块输入短路；

5. 模块的输出电流太大.

前两个故障通常不会带来太大的危险，并且可以由故障诊断电路检测和报警.

第三种故障模式更加危险. 它会烧毁应用电路. 通常，过电压保护是通过过电压保护电路来实现的. 此外，还可以通过在输出端添加一个稳压二极管来实现. 在设计时，应合理选择二极管的参数，以防止由于温度不同而导致电压调整点发生变化. 某些模块具有自己的过压保护. 一般来说dc dc电源模块电路图，低于25W的模块没有过压保护功能，而高于25W的模块内部设计有过压保护电路. 通常将过压保护点设计为额定电压的135％-145％. 在进行详细设计时dc dc电源模块电路图，请确认模块是否具有这些功能，以免重复设计.

第四种类型会导致输入过电流，严重时会烧毁印制板. 通常，可以通过在输入端选择合适的保险丝来保护它. 接线时，保险丝通常布置在电源模块的输入端附近. 这种设计的目的是减少输入线的引线电感，并避免在保险丝熔断时由引线电感引起的输入端过电压.

第五种故障可以通过具有过流保护功能的电源模块来选择. 通用电源模块具有过电流保护功能. 该模块可以通过检测变压器的一次或二次电流来实现. 但是会损失一定的效率. 选择电压模块时，额定功率越大越好. 如果降额太大，则当用户板短路时，由于存在传输电压降，输出电流不足以实现模块过电流，这可能导致芯片过热甚至损坏.
