出局链路的选择是根据DPC和SLS，SLS 有以下功能：

（1）保证信令消息的先后顺序。以同样的SLS发送的两个消息总是先发先到，后发后到，先后顺序不变。

（2）在所有可用的链路上平均分担流量。从理论上将，如果应用层以正常的时间间隔发送消息，并且循环的使用SLS值，这些流量在链路组中的所有链路上是平均分配的。

在ANSI信令网上，SLS字段最初为5比特（32种可能值）。当一成对的链路组且各有两条链路时（总共有四条链路），就需要8个SLS的值以使流量在这些链路上平均分配。

但随着网络的发展，链路超过了4条时，就会出现一些问题。在使用5 比特SLS情况下，对于一成对的链路组且各有五条链路（总共有十条链路），3个SLS值对应了8条链路，还有4个SLS值对应了余下的2条链路，导致了分配的不平均。为了避免这样的情况发生，ANSI及BELL实验室都采用了8比特的SLS（256个值）以使链路上的分担更为平均。

在ITU-T 实际实现方法中，把SLS作为MTP消息中的信令链路码（signaling link code）。在ITU-T电话用户部分消息中，一部分的电路识别码（CIC）就存储在了SLS字段中，换句话说，也就是SLS使用了部分的电路识别码。

（3）LSSU独有部分字段含义：

SF：状态标志字段。是LSSU的主要组成部分，标志本端链路的状态，8或16bit。SF只用到了低三位，其它为备用位。

0 0 0 “O” 失去定位

0 0 1 “N” 正常定位

0 1 0 “E” 紧急定位

0 1 1 “OS”业务中断

1 1 0 “PO”处理机故障

1 0 1 “B” 链路拥塞

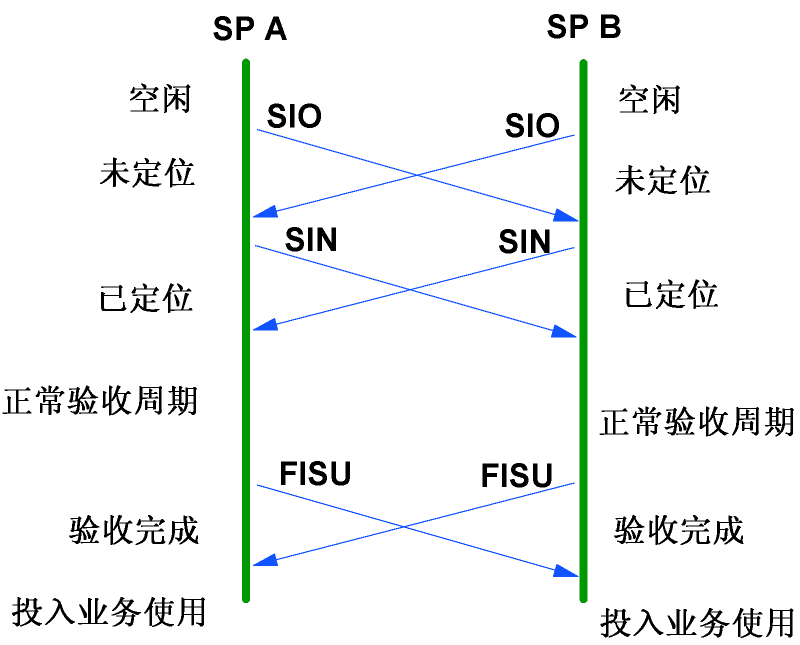

初始定位是链路投入使用前必须经过的阶段，用于初始启用或链路发生故障后进行恢复时链路的定位过程，由LSSU中的SF来完成。整个过程分成五个阶段，未定位->已定位->验收周期->验收完成->投入业务使用。

定位过程完成后，MTP三层发SLTM，收到SLTA后，链路才正式开通业务。

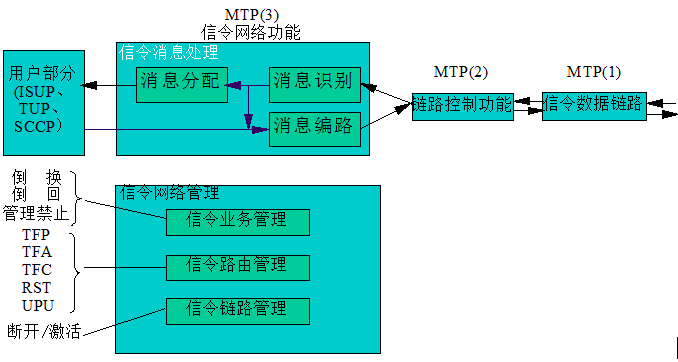

网络层规定了传送消息所使用的消息识别、分配、路由选择及在正常或异常情况下信令网管理调度的功能和程序，分为信令消息处理功能和信令网管理功能。

主要的MTP-3层消息有：链路测试消息SLTM/SLTA，传递禁止及传递允许TFP/TFA，倒换与倒回消息 COO/COA，/CBA，ECO/ECA，管理禁止及解除禁止 LIN/LIA、LUN/LUA。

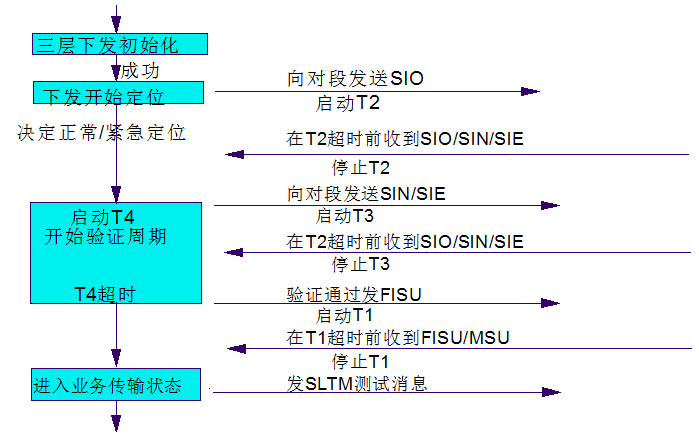

（1）链路业务开通过程：

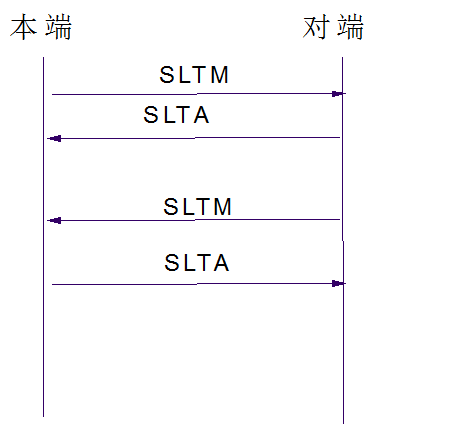

（2）链路测试消息

1、在链路正常时，每隔一分钟信令链路会发SLTM消息，收到SLTM消息的信令点会回送SLTA消息，SLTA消息中的测试码的值与个数应等于SLTM消息。

2、如果6秒钟内仍收不到对方的SLTA消息，则不能进入开通业务状态。

3、SLTM和SLTA消息中的CIC代表相应的信令链路的编码（SLC），必须相等。

共有四种情况，如图（4.1-a）、（4.1-b）所示。

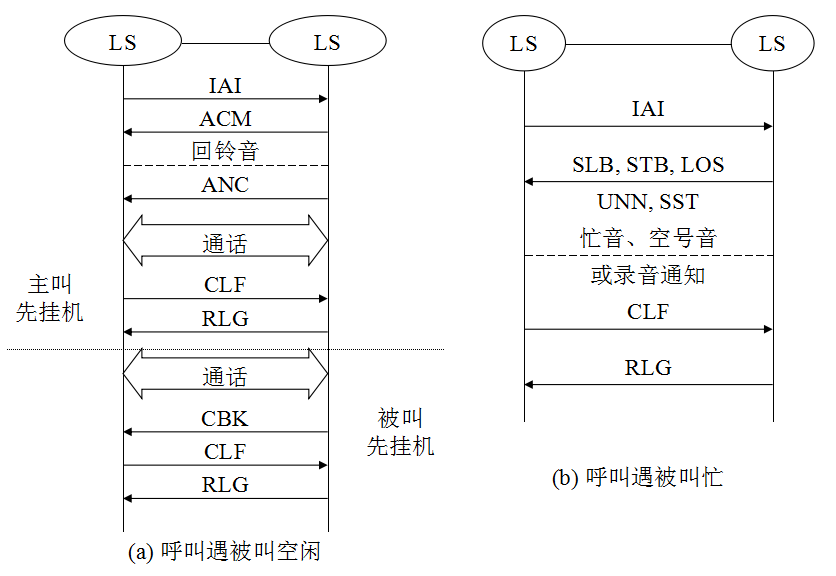

（图4.1-a）

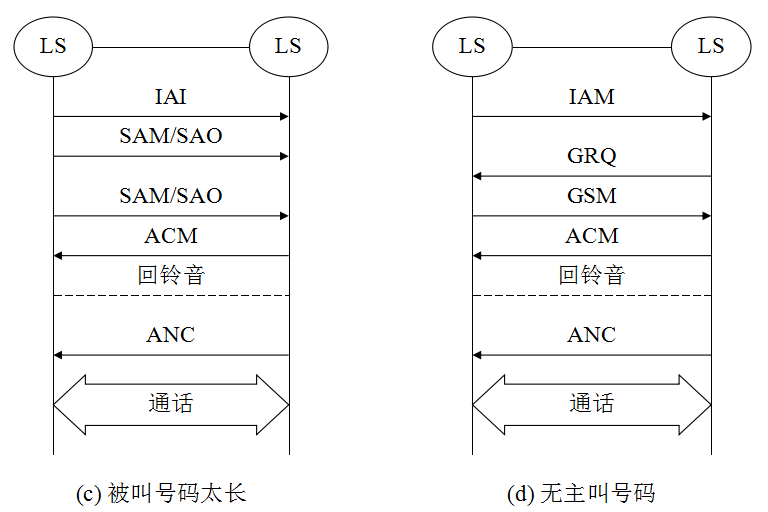

（图4.1-b）

TUP基本术语注释：

IAM（Initial Address Message）：初始地址消息（不带主叫）

IAI（Initial Address Message with Additional Information）：初始地址消息（一般带主叫）

SAM（Subsequent Address Message）：后续地址消息（两位以上）

SAO（Subsequent Address Message with One Signal）：后续地址消息（只有一位）
