N0.7信令网是独立于电信网的支撑网，是电信网中用于传输No.7信令消息的专用数据网。信令网的三要素：信令点、信令转接点、信令链路。

信令点：信令网上产生和接收信令消息的节点，是信令消息的起源点和目的点。

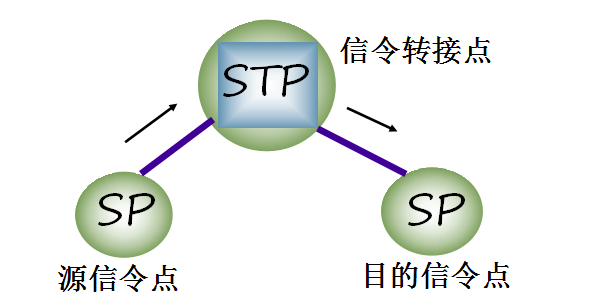

信令转接点：若某信令点既非信令源点又非目的点，其作用仅是将从一条信令链路上接收的消息转发至另一条信令链路去，则称该信令点为信令转接点。

信令链路(LINK)：连接各个信令点、信令转接点，传送信令消息的物理链路称为信令链路。

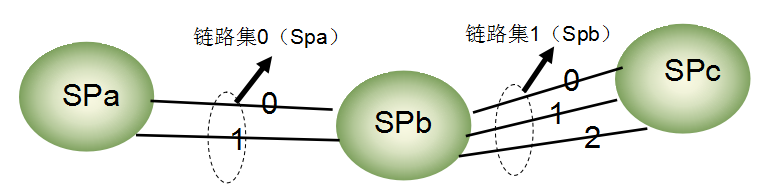

信令链路集(LINK SET)：具有相同属性的信令链路组成的一组链路集。即指本地信令点与一个相邻的信令点之间的链路的集合。

链路集号：对链路集的编号。对于同一信令点，链路集号是唯一的。

信令链路编码（SLC）：对于相邻两信令点之间的所有链路，需对其统一编号，称为SLC，它们之间的编号应各不相同，而且两局应一一对应；对于到不同局向的信令链路可以有相同的链路编码。

信令网中用于标识每一个节点的唯一编码。为便于信令网管理，国际和国内信令网采用各自独立的编号计划。国际信令网编码采用14位信令点编码，我国信令网采用24位信令点编码。

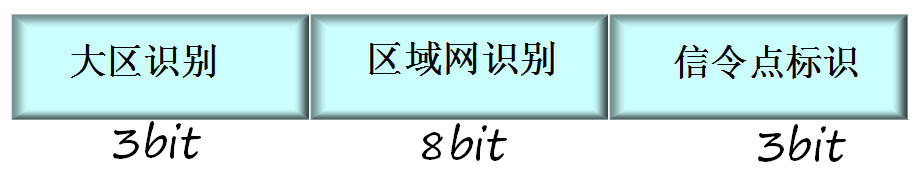

国际信令网编码采用14位信令点编码。

大区识别：用于识别世界编号大区。我国的大区识别为4

区域网识别：用于识别每个世界编号大区内的区域网。我国的区域网识别为120。

信令点标识：用于识别区域网中的信令点。

国内信令网编码采用24位信令点编码。

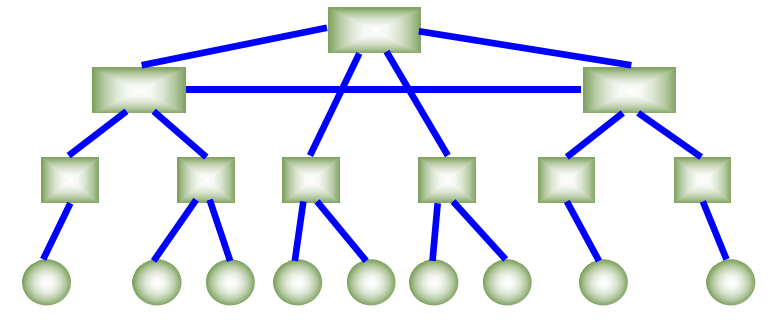

我国信令网信令区的划分与我国信令网的三级结构相对应，分为主信令区、分信令区、信令点三级，这样HSTP设在主信令区，LSTP设在分信令区。

我国的信令网划分为33个主信令区，每个主信令区又划分为若干个分信令区。 主信令区按直辖市、省和自治区设置。一个主信令区内一般只设置一对HSTP。

分信令区的划分原则上以一个地区或一个地级市来进行。一个分信令区通常设置一对LSTP，一般设在地区或地级市电信局所在城市。

以上提到的两种编码都属于ITU-T的点码，ANSI和以上提到的两种格式都不兼容。ANSI及ITU-T的信令网之间的信令交换必须通过一个转换器，可以是网关STP、协议转换器或具有两种格式点码的信令点。由于ANSI及ITU-T上层协议的实现方法不一样，所以这两种信令网之间的互连很复杂。

ANSI的点码由网络号、集团号及组员编码组成（如245-16-0)。每个号都是一个字节， 8 比特，其值从0到255。网络号0不使用，255保留做见将来使用。

源信令点(OPC)：生成信令消息的信令点。

目的信令点(DPC)：信令消息发往的信令点。

信令传送方式即信令消息经由怎样的路线由起源点发送至目的地。在七号信令系统中常用两种传送方式:

直联方式：两个信令点之间通过直达信令链路传递消息。此时，话路和信令链路是平行的。(STP之间采用）

准直联方式：两个信令点之间通过预先设定的多个串接的信令链路传递消息。（SP之间采用）

No.7信令网以准直联为主，直联为辅。

信令点之间传递信令消息的最小单位，以数字编码的形式构成。信令单元的长度是可变的。 由多个8bit组成，插在PCM系统的某一个时隙中传输。

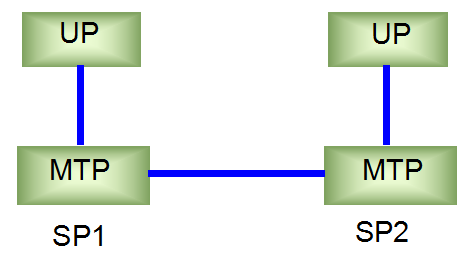

七号信令系统的基本功能结构由两部分组成：公共的消息传递部分MTP，用来提供一个可靠的消息传递系统；适合不同用户的独立用户部分UP，负责信令消息的生成、语法检查和信令过程控制。如下图所示：

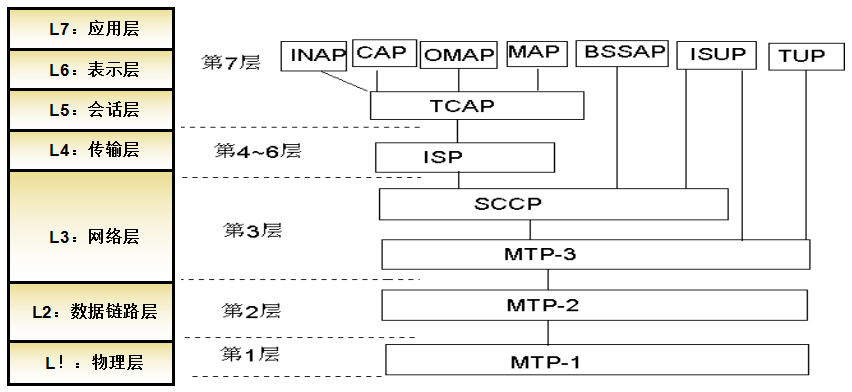

七号信令系统与OSI七层的对应关系，如下图所示：

NAP：智能网应用部分OMAP：操作维护应用部分

CAP：CAMEL应用部分MAP：移动应用部分

TCAP：事务处理能力应用部分BSSAP：基站子系统应用部分
