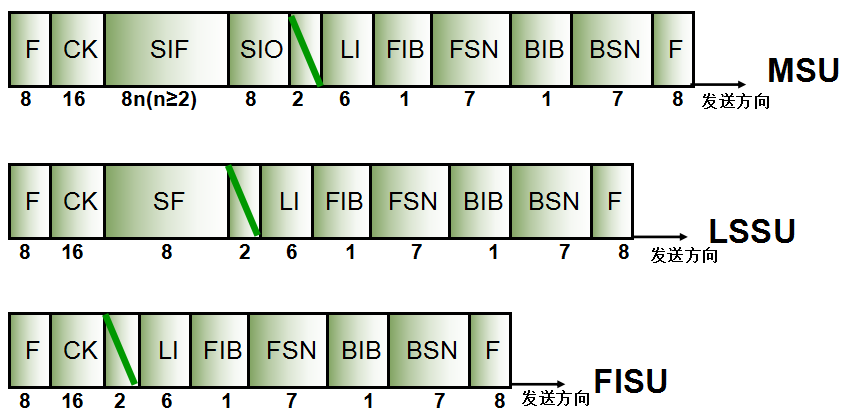

（1）共有部分字段含义：

CK：检验码，16bit。

F：标志码，码型为01111110。当传送信令单元时，MTP Level 2 会在出现连续5个1的序列后加个0，以除去假标志位。当接受到信令单元并除去标志位，MTP Level 2 会在出现连续5个1的序列后去除一个0，恢复原始的数据。通过这样的方法，除去了信令单元中的重复标志位。

BSN：后向序号，7bit。用于信令单元的接受证实，向对端信令点确认相应信令单元已正确接受。 BSN中就是其证实接受的信令单元的序列号。七号信令系统七号信令系统BSN 号指示了对端正确接受的最后一个消息的序列号，它证实了序列号BSN之前的所有消息已正确接受。如果信令点在收到消息其BSN=5之后又收到消息BSN=10（而且BIB未置位），则后个消息表示了FSN从6到9的消息也都正确接受了。（参见下面对FIB的描述）。

BIB：后向指示语比特，1bit。当被置位时即向对端指示了一个负（错误）的证实信号。（参见下面对FIB的描述）

FSN：前向序号，7bit。是信令单元的序列号。（参见下面对FIB的描述）

FIB：前向指示语比特，1bit。 FIB和BIB一样用于出错时恢复之用。当一个信令单元准备传送时，信令点将其FSN（forward sequence number) 加1 (FSN = 0..127)，同时CRC (cyclic redundancy check)也重新计算并加在前向消息之后。当接受到消息后，接受端首先校验CRC码，然后将其FSN号复制入准备向源端发送的下个后向消息的BSN字段。如果CRC校验正确，后向消息即被发送；如果校验出错，在发后向消息之前，信令点会将BIB置位以表示一个负（错误）指示。源点接受到这个负指示标志后，它会将从出错的消息序列号开始的所有消息重新传送，并且这些消息的FIB为1。

LI：长度指示语，指示LI和CK之间的八位位组的数目，6bit。如果在LI之后、CRC之前的字节数少于63，LI就是这个字节数；反之LI的值就是63。LI为63代表的意义是消息的长度等于或大于63（最多273 字节)。信令单元长度最大为279字节： 273 字节 (数据) + 1 字节 (flag) + 1 字节(BSN + BIB) + 1字节 (FSN + FIB) + 1字节 (LI + 2 bits spare) + 2 字节 (CRC)。

（2）MSU独有部分字段含义：

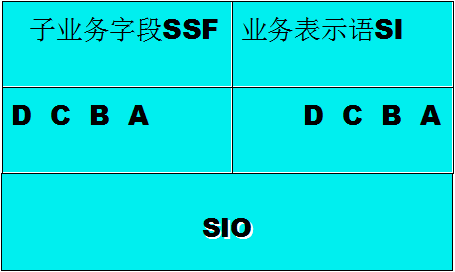

SIO：业务信息段，8bit。其中高四比特为子业务字段，低四比特为业务表示语。

业务表示语SI

D C B A含义

0 0 0 0信令网管理消息 SNM

0 0 0 1信令网测试和维护消SNT

0 0 1 0备用

0 0 1 1信令连接控制部分 SCCP

0 1 0 0电话用户部分 TUP

0 1 0 1ISDN用户部分 ISUP

0 1 1 0与呼叫和电路有关的数据用户部分DUP

0 1 1 1数据用户部分性能登记与撤消DUP

1 0 0 0

……备用

1 1 1 1

子业务字段SSF

D C B A含义

0 0 0 0国际网

0 1 0 0国际备用网

1 0 0 0国内网

1 1 0 0国内备用网

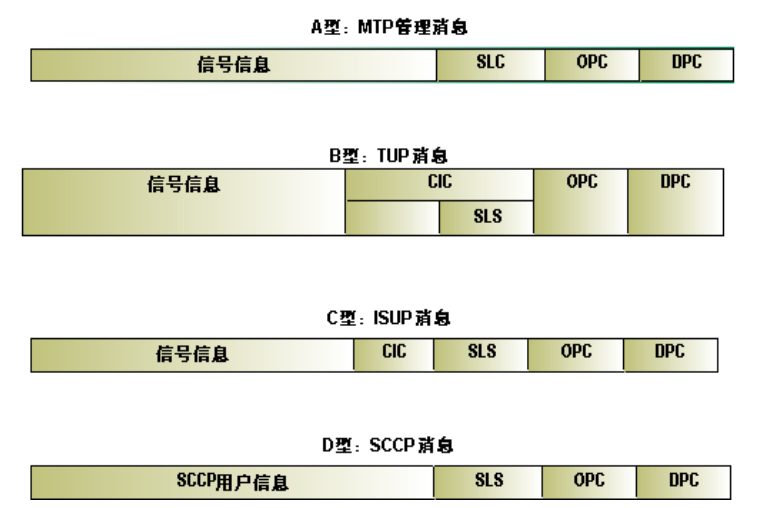

SIF：信令信息字段。共分为四种类型，如下图所示：

DPC：目的信令点编码

OPC：源信令点编码

SLC：信令链路编码，4bit

CIC：电路识别码，12bit

SLS：信令链路选择码，4bit。
