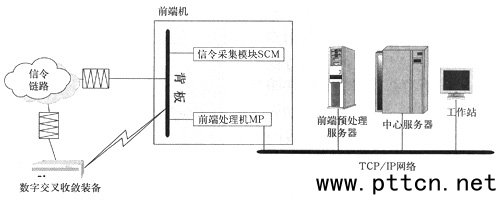

ISUP：ISDN用户部分TUP：电话用户部分

SCCP：信令连接控制部分MTP：消息传递

ISP：中间服务部分

（1）MTP功能级

MTP的主要任务是保证信令消息的可靠传送，它可分为三级：信令数据链路(MTP-1)、信令链路功能(MTP-2)、信令网功能(MTP-3)。

（2）TUP、ISUP功能级

TUP：支持电话业务，控制电话网的接续和运行，如呼叫的建立、监视、释放等。

ISUP：在ISDN环境中提供话音和非话业务所需的功能，以支持ISDN基本业务及补充业务。ISUP具有TUP的所有功能，因此可以代替TUP。

（3）SCCP功能级

SCCP的设计宗旨是和MTP-3结合，提供增加的网络功能，主要是提供增强的寻址功能，如增加了按GT方式寻址功能。

SCCP也为MTP提供了附加功能，提供数据的无连接和面向连接业务。无连接业务是指不需预先建立连接就可传递消息，如智能网中帐号查询、移动网中用户鉴权等许多适时性很强的消息就是利用无连接业务传送的；面向连接业务是指预先建立连接，再大量传送消息，如移动网的A接口消息主要采用面向连接来传送。

目前TCAP协议只建立在无连接业务上。

（4）TCAP功能级

TCAP是No.7信令系统为各种通信网络业务提供的接口，如移动业务、智能业务等。TCAP为这些网络业务的应用提供信息请求、响应等对话能力。

TCAP是一种公共的规范，与具体应用无关。具体应用部分通过TCAP提供的接口实现消息传递。如移动通信应用部分MAP通过TCAP完成漫游用户的定位等业务。

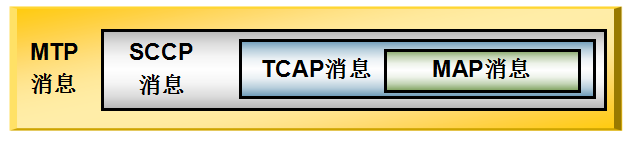

TCAP在于提供了一个标准的消息封装机制。MAP、CAP等不同的应用对应于TCAP消息中不同的成份。

（5）MAP功能级

MAP是公用陆地移动网（PLMN）在网内以及与其他网间进行互连而设计的移动有的信令协议规范。

MAP使GSM网络实体可以实现移动用户的位置更新、鉴权、加密、切换等功能，使移动用户可以正确地接入网络、发起和接收呼叫。

（6）INAP、CAP功能级

INAP：智能网应用部分，应用于有线智能网，规定了有线智能网SCF与SSF互连的接口规程。

CAP：CAP是CAMEL 的应用部分，它基于智能网的INAP协议，应用于移动智能网，CAP规定了gsmSSF、gsmSRF与gsmSCF互连的接口规程。

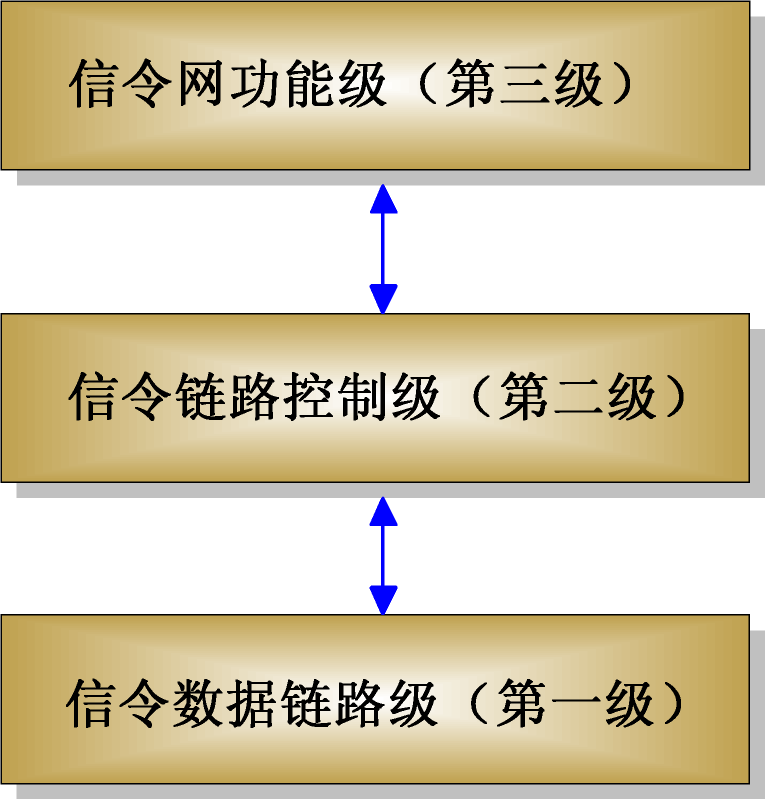

信令数据链路级：这是No.7信令传送的物理层，它定义了No.7信令的电气和功能特征等，要求一条独立的数据传输通道，是No.7消息的传送载体。在目前交换机上，一般由PCM系统的某一时隙提供，如实际常采用PCM的 TS0时隙。

信令链路控制级：定义信令消息在数据链路上的传送方式和过程，如帧格式、差错检测、纠错重发、链路定位过程等，提供信令两端的信令可靠传送。

信令网功能级：完成No.7信令的网络层功能，如目的地寻址，同时保证信令能正确传送到目的点，当信令网中某些点或传输链路发生故障时它能保证信令消息在信令网中仍能可靠地传递。

7号信令中，信令单元分成三类，MSU、LSSU以及FISU。

MSU：消息信令单元，用于传送各用户部分的消息、信令网管理消息及信令网测试和维护消息。

LSSU：链路状态单元，指示链路状态。

FISU：填充信令单元，用于链路空或链路拥塞时填补位置。当信令链路上没有消息(MSU或LSSU)可传时在链路上就双向的不间断的传送填充信令单元（FISU)。 FISU 中只承载level 2的消息(如对端信令单元接受证实信号)。信令链路两端的信令点不停的校验每个FISU的CRC校验码以检测信令链路的通信质量(注意：在日本有所不同，信令点是通过检测标志位（Flag）来检测信令链路的通信质量的而非FISU的CRC)。FISU发送的间隔是预先确定的，如每150 毫秒。
