专利名称：具有核相功能的高压带电显示器的制造方法

技术领域：

本实用新型涉及一种高压带电显示器，能够显示高压电气柜等高压设备中高压电路各相的带电状态，并且具有核相功能，属于电领域。

技术背景在电力工业中，为了确保使用过程中的安全性和可靠性，有必要随时密切监视高压设备各相电路的带电状态，以了解其工作条件。及时的设备。目前，市场上广泛使用的高压实时通过指示灯显示高压设备回路的实时状态，有助于更好地监控高压设备的工作状态。但是，目前市场上的高压现场通常存在以下问题。它们不具有核相位比较功能，在双电源的情况下，不能用于比较和判断相应回路的相位。即使显示功能异常，它们也没有自检功能。及时发现，这可能会导致显示屏指示不可靠的问题。

为解决现有技术的不足，本实用新型的目的是提供一种高压带电显示器，它不仅可以有效地监视高压设备的带电状态，而且具有核相功能，可有效监控双电源。相位比较；同时可以及时对显示屏进行自检，以确保功能正常可靠。为了达到上述目的，本发明采用以下技术方案。具有核相功能的高压带电显示器包括主体，其特征在于，还包括布置在主体的一个表面上以指示高压电路的显示面板。设置在机身内部的控制主板上；指示器组电连接至控制板，显示面板上形成有用于观察指示器组的灯组窗口。与核相相比，显示面板还形成了有用的多个核相插孔。前述的具有核相功能的高压带电显示器的特征在于，核相插孔电连接至控制主板。前述的具有核相功能的高压带电显示器的特征在于，所述显示面板还设有电连接至所述控制主板的测试按钮。前述的具有核相功能的高压实时显示器的特征在于，指示器组包括三个独立设置的指示器灯。前述的具有核相功能的高压带电显示器的特征在于，还存在三个核相插孔，并分别布置在指示灯附近。前述的具有核相功能的高压带电显示器的特征在于，所述指示器均为发光二极管。本实用新型的有益之处在于，在有效监测高压设备的充电状态的基础上，还提供了核相插孔，以增加核相功能，大大扩展了高压带电显示器的使用范围。同时，还增加了自检功能。显示器可以及时进行自检，以确保其功能的正常性和可靠性。

[0012]图1是本发明的具有核相功能的高压带电显示器的优选实施方式的示意性；图2是本发明具有核相功能的高压带电显示器的优选实施例的原理。

具体的实现方法

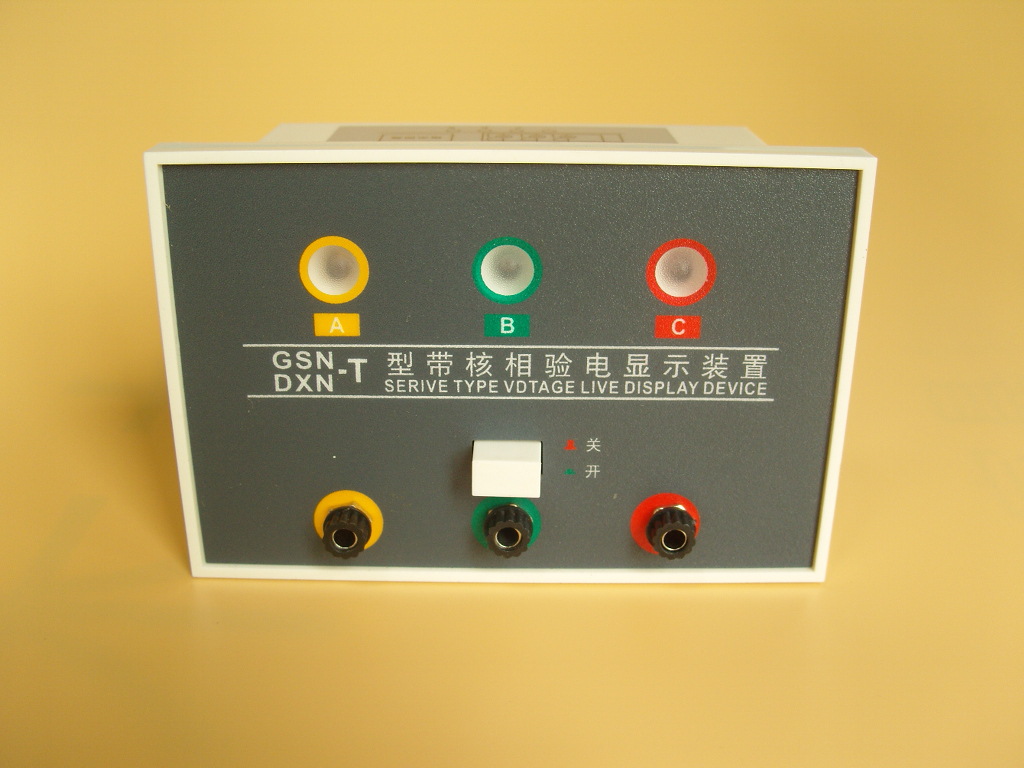

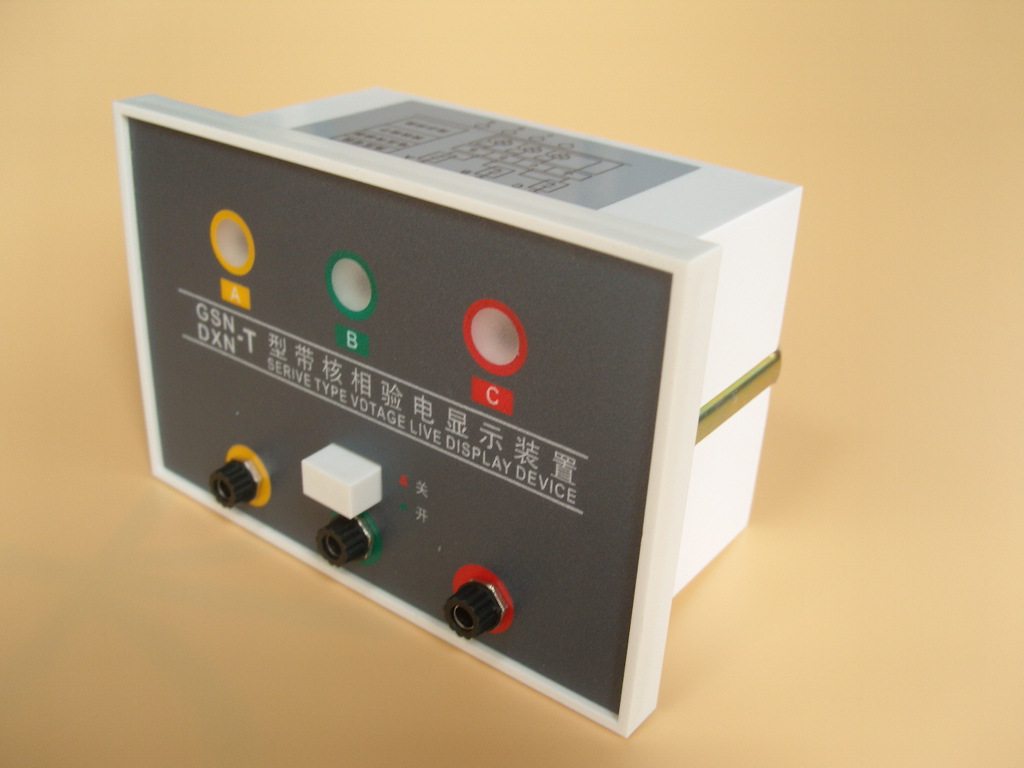

下面结合附图和具体实施例对本实用新型进行详细说明。参照图1，本发明的具有核相功能的高压带电显示器包括主体，该主体形成高压带电显示器的内。

1.一种具有核相功能的高压带电显示器，包括主体，其特征在于，它还包括布置在所述主体的一个表面上的显示面板以及用于指示所述主体的表面的指示灯。高压电路组处于充电状态，控制主板布置在机体内；指示器组电连接至控制板，显示面板上形成有用于观察指示器组的灯组窗口。显示面板也形成为用于多个核相位插孔的核比较。

2.根据权利要求1所述的具有核相功能的高压带电显示器，其中，所述核相插孔与所述控制主板电连接。

3.根据权利要求1所述的具有核相功能的高压带电显示器，其中，所述显示面板还设有电连接至所述控制板的测试按钮。

4.根据权利要求1至3中任一项所述的具有核相功能的高压实时显示器，其特征在于，所述指示灯组包括3个独立设置的指示灯。

5.根据权利要求4所述的具有核相功能的高压实时显示器，其特征在于，还具有三个核相插孔，并且分别与所述三个指示灯相邻布置。

专利摘要本实用新型公开了一种高压实况显示器，其包括：具有用于封闭开口的开口的盒子；以及固定地连接到盒子上的显示面板，其特征在于，该显示面板是用于指示该显示器的指示器组。提供高压电路各相的带电状态和用于自检的测试键，并且箱体还设置有与指示器组和测试键电连接的控制主板。其优点在于，在有效监控高压设备的带电状态的基础上，增加了自检功能，可以实现对显示器的及时自检，以确保其功能的正常性和可靠性。同时，还增加了锁定系统和相应的解锁功能/指示灯被锁定，以确保在充电高电压时不会错误地打开/关闭接地开关的异常情况，并确保稳定的操作。确保显示；另外，高压充电显示器还具有使用方便，结构紧凑，使用寿命长的优点。

文档编号G01R19 / 165GK202548201SQ20122006822

发布日期：2012年11月21日申请日期：2012年2月28日优先日期：2012年2月28日

发明人吴波，吴水南申请人：苏州苏海亚电气
