一般情况下，并联谐波谐振所产生的谐波过电压和过电流对相关设备的危害性较大。当注入电网的谐波的频率位于在网络谐振点附近的谐振区内时，会激励电感、电容产生部分谐振，形成谐波放大。在这种情况下，谐波电压升高、谐波电流增大将会引起继电保护装置出现误动，以致损坏设备，同时还会产生相当大的谐波网损。对于电力电缆线路，由于电缆的对地电容比架空线路约大10"-'20倍，而感抗约为架空线路的1／2～1／3，因此更容易激励出较大的谐波谐振和谐波放大，造成绝缘击穿的事故。2．3．2．2对开关和继电保护装置的影响谐波电流会引起开关的额外损失，并提高温度使得基波电流承载能力下降。温度的升高会降低某些绝缘组件的使用寿命。电力系统中以负序量为基础的继电保护和自动装置的影响十分严重，由于这些负序量整定的保护装置，整定值小、灵敏度高。如果在负序基础上加上谐波的干扰 如电气化铁路、电弧炉等谐波源则会引起发电机负序电流保护误动、变电站主变的复合电压启动过电流保护装置负序电压元件误动，母线差动保护的负序电压闭锁元件误动以及线路各种型号的2电力系统谐波基本理论距离保护、高频保护、故障滤波器、自动准同期装置等发生误动，严重威胁电力系统的安全运行16】。

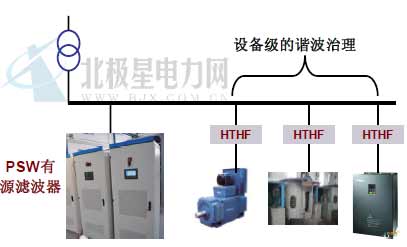

2．3．2．3对通信系统的影响谐波对通信线路的干扰，不但可以损害通话的清晰度，由于谐波和基波的综合作用，曾有多次触发电话响起的记载，在极端情况下会威胁通信设备和人员的安全。其中高压直流换流站换相过程中产生的电磁噪声会干扰电力载波通信的正常工作，并使利用载波工作的闭锁和继电保护装置误动，影响电网运行的安全性。2．3．2．4对其他设备影响谐波会使断路器断弧困难，断路器丌断能力降低；引起避雷器谐波过电压；延迟或阻碍消弧线圈灭弧作用；电压互感器因谐振而损坏；增大中性线电流；电视机图像变坏、翻滚；收音机引起杂音：微机系统、数据传输系统、自动录波系统出现数据丢失、误动、误显示、波形异常等等。2．4电力系统谐波标准谐波标准是控制谐波含量的主要技术依据。谐波标准实质上是合理解决谐波源 用户 和电网之间谐波干扰的电磁兼容，并保证电网 包括用户 安全和经济运行的重要标准【351。电力系统谐波标准主要涉及以下方面：1 电气设备或保护装置正常承受谐波的合理数值；2 谐波对通信的干扰；3 各级电网谐波电压水平值以及上下级谐波电压渗透关系；4 不同谐波源的谐波的叠加；5 谐波源的特性及其分布；6 谐波抑制措旌的技术经济效益：7 单个用户谐波允许值的确定；8 谐波测量和取值问题。

检验谐波对一个电力系统的影响，可以按许多种因素建立标准并规定适当的限额，涉及到的指标参数有【36】：谐波电压含量UⅣ和谐波电流含量，Ⅳ分别定义如下：厅r％ √∑醒 2-7lH 2．819北京交通大学硕论文式中：玑——第n次谐波电压有效值；L——第11次谐波电流有效值；膨——谐波的最高次数。HarmonicDistortion电压总谐波畸变率THDc， Total ofU 和电流总谐波畸变HarmonicDistortion率THDI Total ofI 分别定义如下：THD,， 迎×100 ％ 、 2．9u rtUI2THDlIrtt式中：【，．——为信号的基波电压有效值；』。——为信号的基波电流有效值。Ration次谐波电压含有率HR以 HarmonicU 和n次谐波电流含有率HRI．HarmonicRatioI 分别定义如下：舰∽ 导×loo ％ 2-11UIHRI 孚x100 ％ 2-12．fJ限制正弦波形的畸变均采用电压总谐波畸变率THDu和各次谐波电压含有率HR以两个指标。多数国家谐波标准都由这两个指标来反映。低压电网一般采用5％作为电压总谐波畸变率标准，主要是基于对交流电机、电力电容器等在谐波作用下等效发热和绝缘老化的研究，并考虑电子计算机、固态继电保护和控制装置等对电源波形谐波含量的要求而确定。
