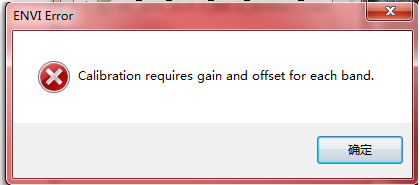

图20 警示

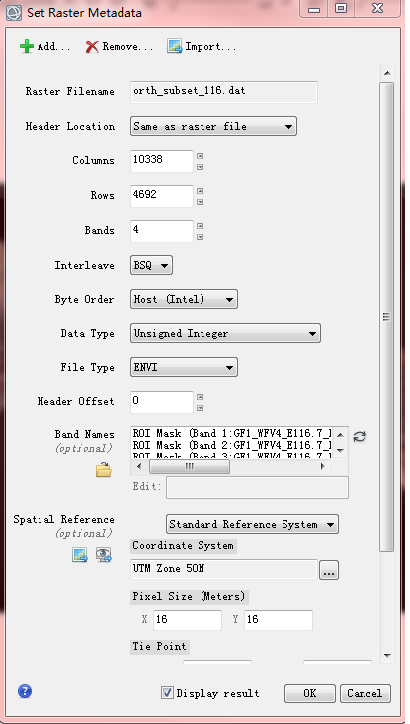

图21 Set Raster Metadata

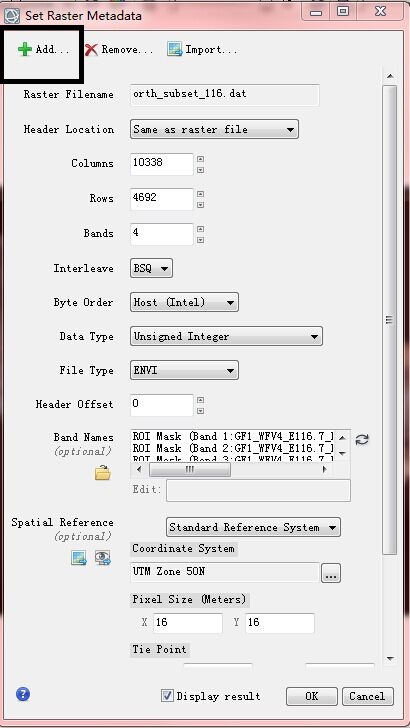

通过点击Add可以添加Gain和Offset工具:

图22 Add Gain and Offset工具

添加完后，我们可以发现在界面中出现了对Gain和Offset值修改的界面。如下图所示：

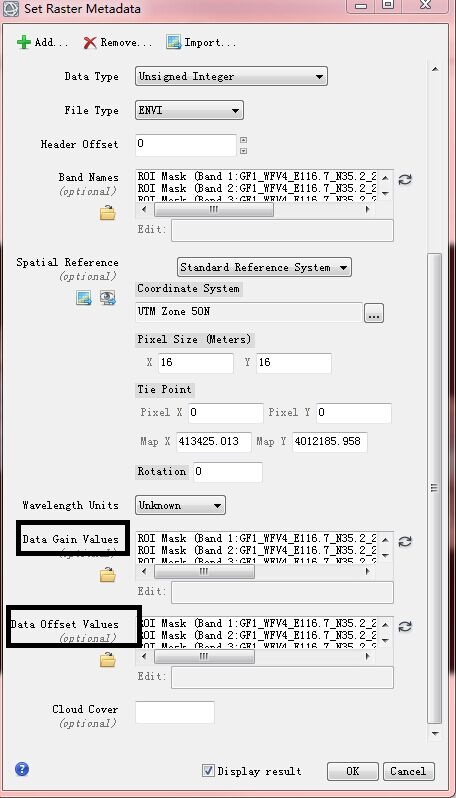

图23 Gain and Offset界面

接下来我们就开始对两个值进行添加，这里其实还有一种修改方式（手动），具体的操作方式，不在叙述，具体操作请参照博客ENVI下高分一号PMS相机多光谱数据大气校正，在这里我采用自动选择文件的方式进行快速添加。首先，我在这里列一下2015年国产陆地观测卫星外场绝对辐射了定标系数表供手动方式使用：

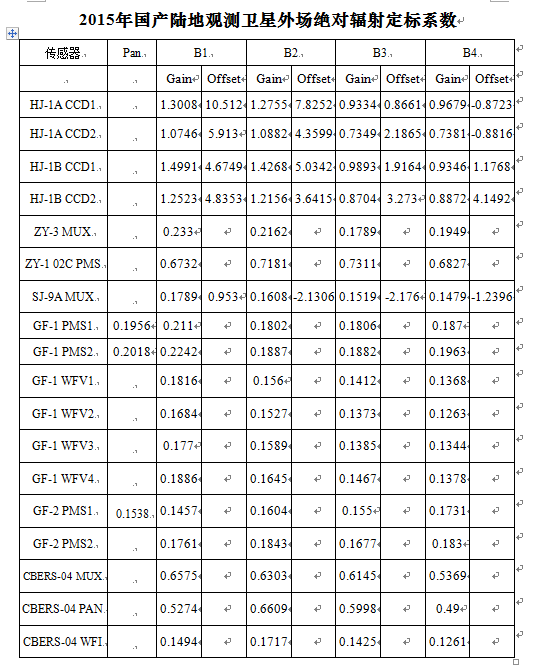

图24 2015各国产卫星辐射定标系数

在接下来就是对两个值的修改，这里我们以修改Gain值为例，影像的波谱函数等参数获取，可以通过中国资源卫星应用中心获取。

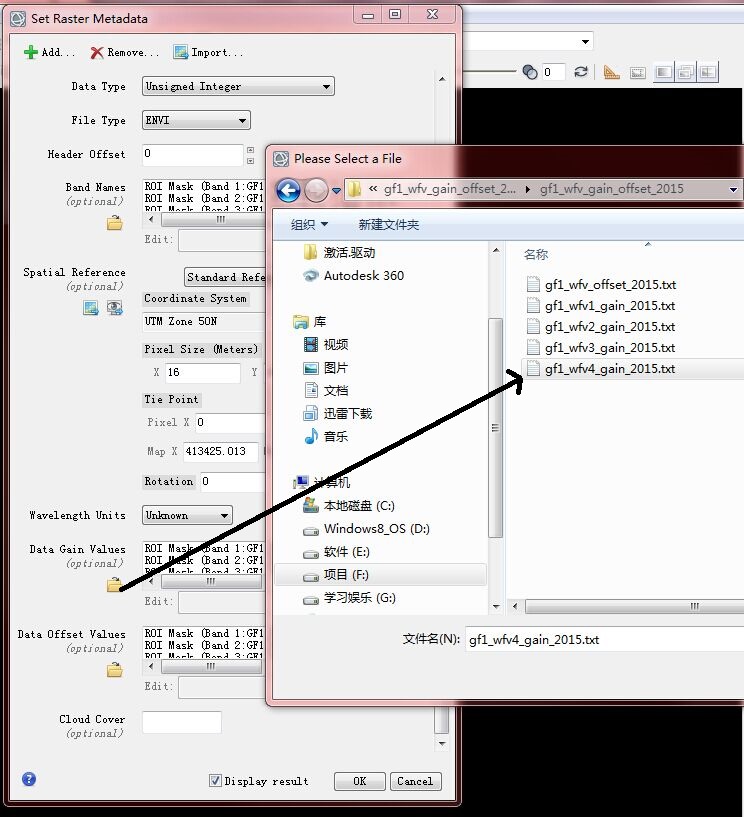

图25 添加Gain文件

然后我们可以发现各波段的Gain值已经输入到了界面中，如下：

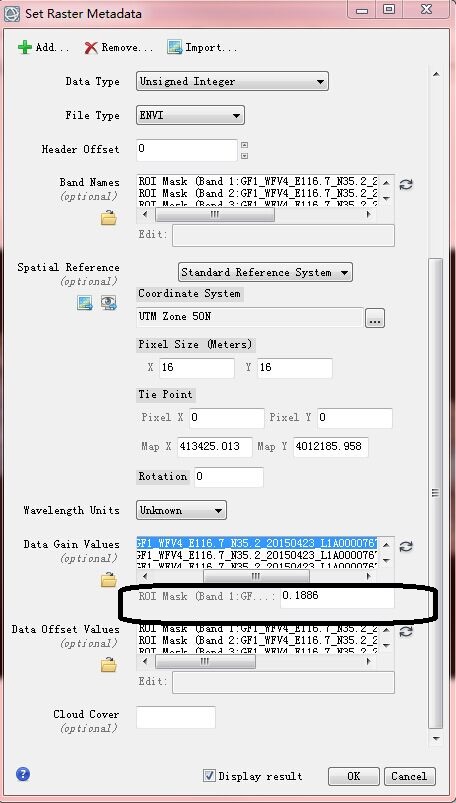

图26 添加Gain值

同理，再修改Offset值。通过View Metadata可以来确认一下各波段是否已经赋值给了Gain和Offset。

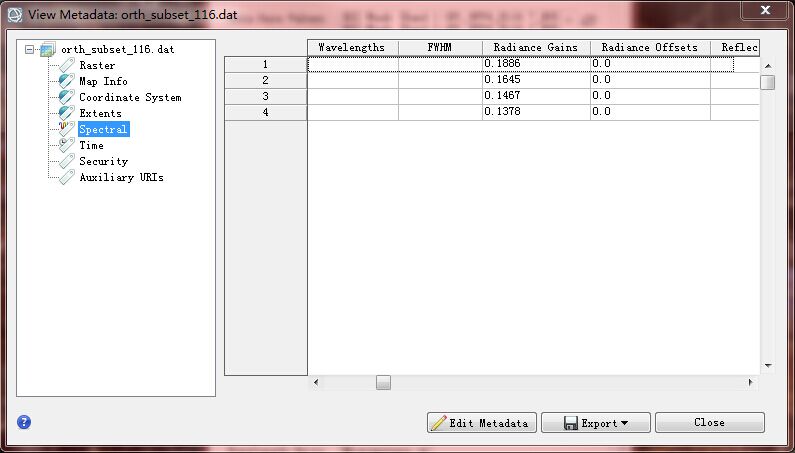

图27 检查各波段参数值

通过检查光谱信息我们发现，影像需要大气校正还缺条件，大气校正需要以下几个条件：

1、数据是经过定标后的辐射亮度（辐射率）数据（uW/cm2*nm*sr）

2、数据有中心波长（wavelenth）值，如果是高光谱还需要波段宽度（FWHM）。

3、数据类型支持四种：浮点型、长整型、整型、无符号整型

4、波谱范围：400~2500nm

可以发现我们的影像中并没有中心波长，因此我们还需要进行输入中心波长信息。接下来我们进行中心波长的添加，对于中心波长的添加这里我采用手动方式进行添加。具体的方式我可以通过使用envi打开影像的光谱曲线来进行确定。具体步骤如下：

使用Spectral Library进行对光谱曲线文件的添加。

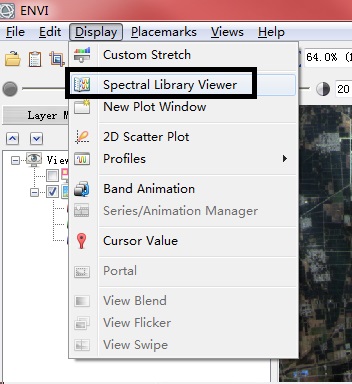

图28 Spectral Library Viewer

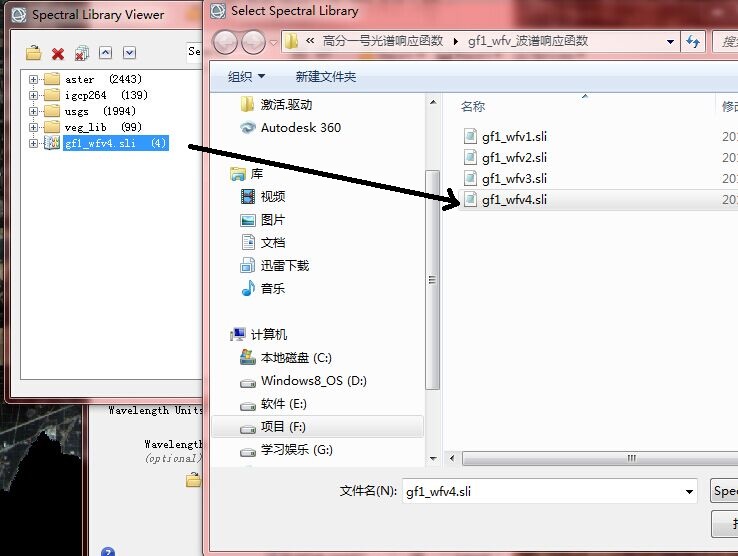

图29 添加光谱曲线函数文件

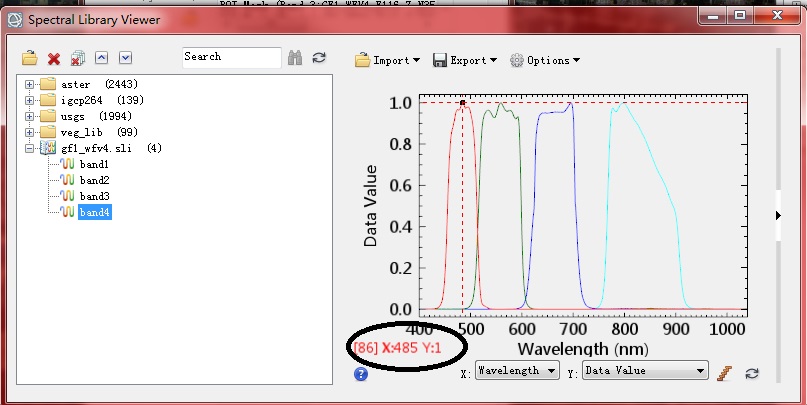

通过点击各波段最高点可以获取中心波长（Data Value=1处，需要注意这里的单位是nm）。

同理获取其它波段的波长，这里进行一下高分一号各波段中心波长的整理：

中心波长（um）

band1：0.485

band2：0.56

band3：0.696

band4：0.797

这样我们就完成了大气校正的条件，接下来可以进行辐射定标的其它操作了。需要注意的是我需要对辐射定标的文件的格式进行限制一下，因为大气校正所识别的文件格式为BIL或者BIP格式，因此需要进行选择。

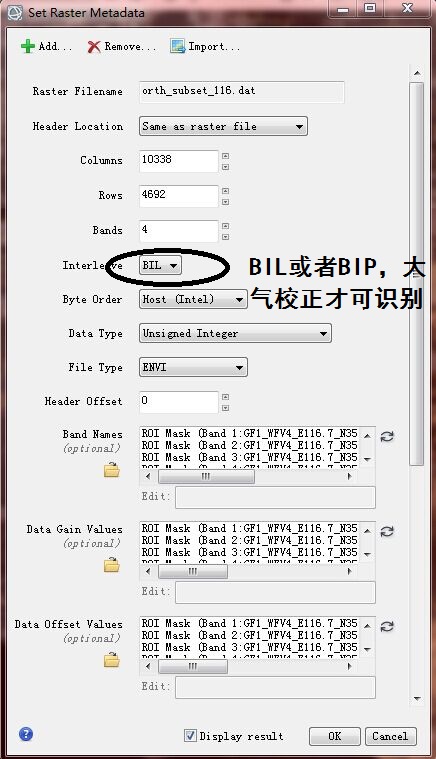

图30 文件格式

接下来时使用Radiometric Correction > Radiometric Calibration工具，进行辐射定标，具体步骤如图所19，选择文件后发现上述的错误没了，弹出辐射校正对话框，如下图所示：

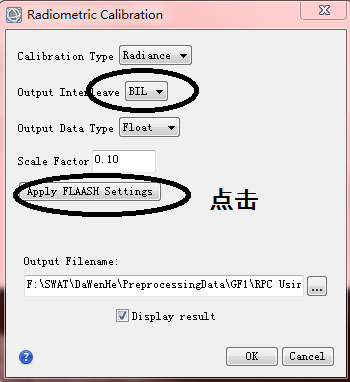

图31 辐射定标输出

这样，辐射定标操作就完成了！

辐射定标完成后，我们将开始大气校正。辐射定标的完成成功与否直接影响着大气校正的结果。这里我们使用FLAASH Atmospheric Correction工具对影像进行大气校正。如下图：

图32 FLAASH Atmospheric Correction工具

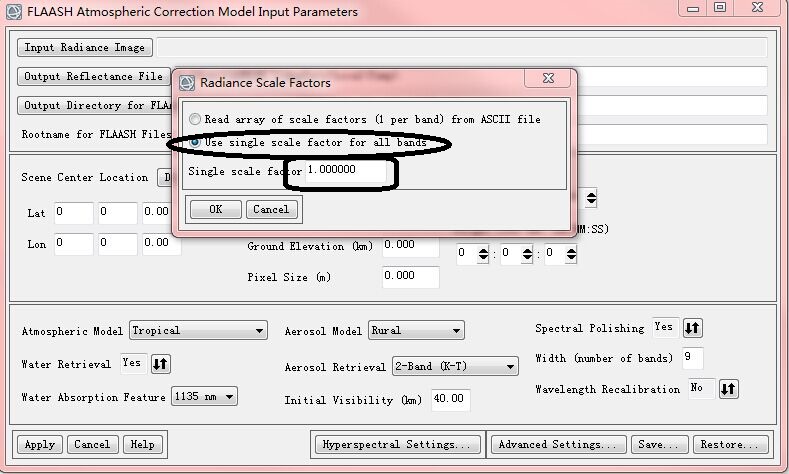

图33 Radiance Scale Factors

接下来两个是设置大气校正的输出文件路径

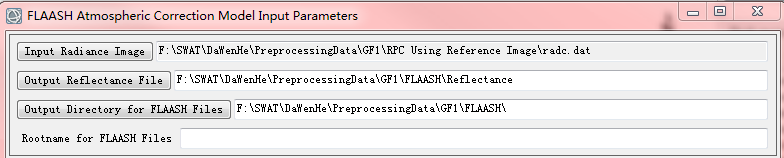

图34 设置大气校正输出文件路径

然后我们再设置传感器的各个参数，Sensor Type选择GF-1，然后高分一号的参数，如传感器高度、影像分辨率都会自动填充上去，这里有个地面高程的需要我们根据研究区来进行获取。如果我们手中并没有确切的平均高程数据，在这里我们可以借助envi提供的高程影像进行获取研究区域的平均高程。具体方式如下：
