计算机芯片的发展历程，以及所有架构的未来趋势(10)

使用 DSL 的挑战是如何保证足够的架构独立性，使得 DSL 中编写的的软件可以移植到不同的架构，同时软件映射到底层 DSA 的效率还要非常高。例如 XLA 系统将 TensorFLow 代码转化为能使用 GPU 或 TPU 等异构处理器的计算图。DSA 之间的平衡可移植性以及效率是编程语言设计者、编译器设计者和 DSA 架构师都感兴趣的研究领域。

以 TPU 为例

作为 DSA 的示例，我们可以考虑谷歌 TPU 1 的设计，它旨在加速神经网络的推断过程。TPU 自 2015 年投入生产，它从搜索引擎到语言翻译和图像识别支持着谷歌各种各样的业务，同时也支持着 AlphaGo 和 AlphaZero 等 DeepMind 前沿研究。TPU 的目标是提升深度神经网络推断过程的性能与能源效率 10 倍。

如下图 8 所示，TPU 的组织架构与通用处理器完全不同。它的主计算单元是矩阵单元，即每个时钟周期提供提供 256×256 乘加运算的脉动阵列（systolic array）。TPU 还结合了 8-bit 精度、高效脉动架构（systolic structure）和 SIMD 控制特性，这意味着每个时钟周期所能执行的乘加（multiply-accumulates）数是一般通用单核 CPU 的 100 倍。

系统级节能技术在解决功耗方面，除采用上述cpu功耗控制、cpu工作频率调整、液体冷却、低功耗专用芯片、芯片级冷却等技术以外，学术界和企业界也在研究系统级节能技术和产品，包括：基于负载情况动态调整系统状态、实施部分节点或部件的休眠。尽管英伟达对于上述的测试表示了异议，但tpu相对于cpu和gpu存在的性能功耗比的优势（不仅体现在ai，还有数据中心）已经成为业内的共识。

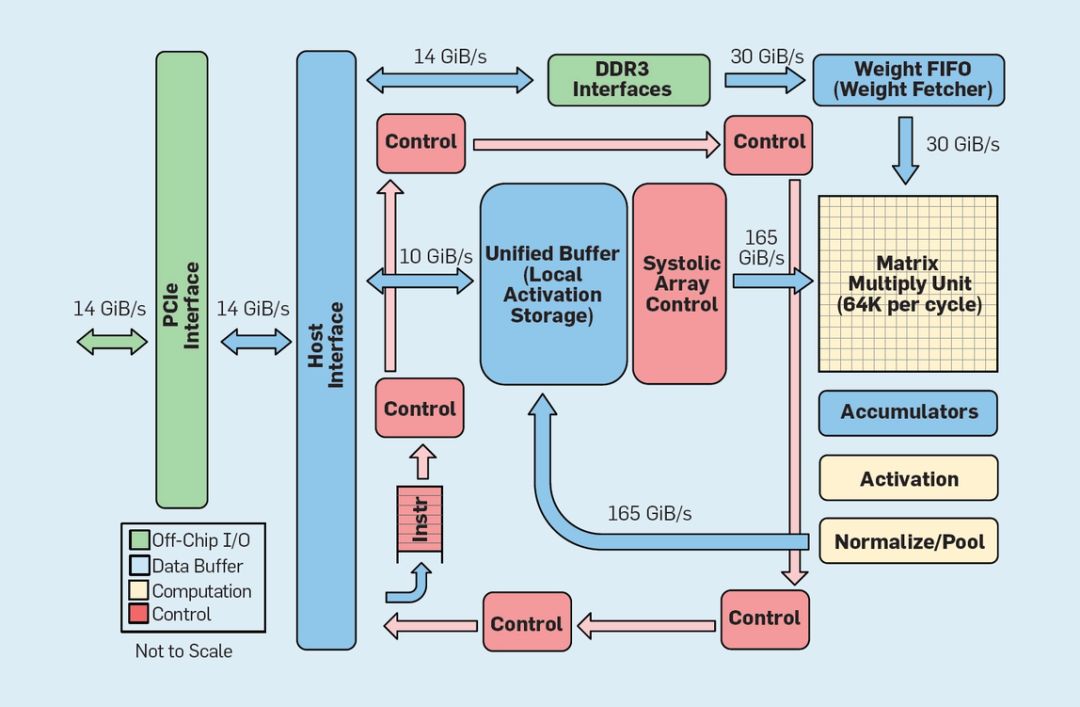

图 8：谷歌张量处理单元（TPU v1）的功能性组织架构图。

小结

我们考虑了两种不同的通过提升硬件技术效率来提升编程性能的方法：首先，通过提升现代高级语言的性能；其次，通过构建领域特定的相比通用 CPU 能显著提升性能和效率的架构。DSL 是另一个如何改进支持 DSA 等架构创新的硬件/软件接口的例子。要通过这些方法获得显著收益将需要一个垂直集成的设计团队，该团队了解应用程序、领域特定的语言和相关的编译器技术、计算机体系结构、组织以及底层实现技术。在行业横向结构化之前，需要在跨抽象层次上垂直集成并做出设计决策，这是计算机技术研发早期的主要特征。在这个新时代，垂直整合变得更加重要，能够检查和进行复杂权衡以及优化的团队将会受益。

这个机会已经带来了大量的架构创新，吸引了很多有竞争力的架构设计思想：

GPU：英伟达 GPU 使用了很多核心，每个核心都有大型寄存器文件、很多硬件线程和缓存；

TPU：谷歌 TPU 依赖于大型二维收缩乘法器和板载内存的硬件控制；

FPGA：微软在其数据中心里部署了现场可编程门阵列器件（FPGA），专用于神经网络应用；

CPU：英特尔提供通过大型高级缓存和一维 SIMD 指令增强的带有很多核心的 CPU，微软使用的 FPGA，以及一种新型的神经网络处理器，这种处理器相比 CPU 更加接近 TPU。

除了这些大企业外，还有数十家创业公司正在推行自己的方案。为了满足不断增长的需求，架构工程师正在将数百到数千个此类芯片互连以形成神经网络超级计算机。

DNN 架构的雪崩式涌现使计算机架构领域进入了一个有趣的时代。在 2019 年很难预测这些方向中哪些（或者即使有）会赢，但市场肯定会像在解决过去的架构争论一样解决竞争问题。

开放式架构

处理器采用海思arm架构双核芯片，能效比高于传统路由器的mips架构单核芯片，性能快1倍。【opencl】opencl(全称open computing language，开放运算语言)是第一个面向异构系统通用目的并行编程的开放式、免费标准，也是一个统一的编程环境，便于软件开发人员为高性能计算服务器、桌面计算系统、手持设备编写高效轻便的代码，而且广泛适用于多核心处理器(cpu)、图形处理器(gpu)、cell类型架构以及数字信号处理器(dsp)等其他并行处理器，在游戏、娱乐、科研、医疗等各种领域都有广阔的发展前景。苹果在发布会上称，apple tv3使用的是单核心a5处理器，而芯片研究网站chipworks从腐蚀芯片发现，这颗a5处理器仍然基于双核心架构设计，但的确只保留了一个arm核心，而且芯片面积缩小了41%。
