剩余电流动作保护装置的详细说明

单元3主题5剩余电流动作保护装置，用于防止间接接触电流. 安装了常用的技术措施来自动切断电源设备（使用过流保护），使用接地保护，使用双重绝缘或加强绝缘的电气设备（存在电击危险，请放置绝缘）以形成非导电性环境，等电位联结保护或等电位电压均衡措施，超低压，剩余电流动作保护，电气隔离等. 贵公司的口号1.概述1.剩余电流保护每个非零电流矢量和产生的电流低压配电线路中的三相（包括中性线）称为剩余电流. 所谓的接地故障电流或泄漏电流是常见的剩余电流. 剩余电流保护是一项安全技术措施剩余电流动作保护装置，可通过使用剩余电流操作的保护装置来防止电气事故. 贵公司的口号2.功能: （1）用于防止因剩余电流引起的单相触电事故； （2）用于防止因剩余电流引起的火灾和设备燃烧事故； （3）用于检测和切断各种单相接地故障； （4）一些剩余电流保护装置也可以用于过载，过压，欠压和缺相保护. 贵公司的口号2.结构和工作原理（1）结构剩余电流动作保护装置的结构主要由三个基本部分组成，即检测元件，中间环节（包括放大元件和比较元件）和执行器.

您公司的口号1.检测元件（剩余电流互感器）如图4-21所示，剩余电流保护装置的电流互感器通常采用空心环形变压器. 其主要功能是将一次电路检测到的剩余电流I1转换为二次电路的输出电压E2和E2，并将其施加到剩余电流跳闸单元的跳闸线圈上，以推动跳闸单元起作用，或者通过一个信号放大装置，将信号放大并施加到跳闸线圈，以使跳闸单元起作用. 贵公司的口号2.信号放大装置（放大元件）剩余电流互感器二次电路的输出功率很小，通常仅达到mVA的水平. 在剩余电流互感器与跳闸单元之间增加信号放大装置，不仅可以降低跳闸单元的灵敏度要求，而且可以减少对剩余电流互感器输出信号的要求，减轻变压器的负担，可以大大减轻了变压器的重量和体积，从而大大降低了剩余电流保护装置的成本. 信号放大装置通常使用电子放大器. 贵公司的口号3.跳闸器（比较元件）剩余电流保护装置的跳闸器是一个比较元件，用于判断剩余电流是否达到预定值，从而确定剩余电流保护装置是否应起作用. 您公司的口号4.执行元件根据剩余电流保护装置的功能，执行器也有所不同.

对于剩余电流断路器，其执行元件是可以断开主电路的机械开关设备. 对于剩余电流继电器，执行部件通常是一对或几对控制触点，它们输出机械开关信号. 贵公司的口号（二）工作原理1.电子式剩余电流动作保护装置的工作原理如图4-22所示. 在零序电流互感器的二次电路和跳闸单元之间连接一个电子放大电路E. 贵公司的口号贵公司的口号在正常情况下，当电路中没有人身触电，设备泄漏或接地故障时，通过电流互感器一次电路的剩余电流保护装置的电流矢量和为零，即，IL1 + IL2 + IL3 + IN =0. 这时，电流互感器中的电流IL1，IL2，IL3和IN产生的磁通量的矢量和等于零，即ΦL1+ΦL2. +ΦL3+ΦN=0. 这样，在电流互感器的次级线圈中没有感应电压输出，因此剩余电流保护装置可保持正常供电. 贵公司的口号当电路中发生人身电击，设备泄漏或故障接地时，通过互感器流经设备的电阻的RA矢量等于一个，另一个等于零电流，I是NI流L1通过+，IL2 + IL3 + IN≠0，并且在剩余电流互感器中生成的磁通矢量和不等于零，即ΦL1+ΦL2+ΦL3+ΦN≠0.

这时，在变压器的次级电路中有一个感应电压输出. 该电压直接或通过电子信号放大器施加到跳闸线圈，以产生工作电流. 次级电路的感应电压输出随着故障电流的增加而增加. 当接地故障电流达到额定值时，跳闸线圈中的电流足以推动跳闸机构，以使主开关断开电路或发出警报. 设备发出警报信号. 贵公司的口号2．电磁剩余电流动作保护装置的工作原理如图所示. 电磁剩余电流动作保护装置的检测元件是零序电流互感器，中间环节由电磁铁（放大器），电枢和弹簧组成. （比较器），跳闸机构；执行器是断路器，SB是测试按钮. 您公司的口号（1）在正常操作中: 每相电流的相量之和等于零，零序电流互感器的环形铁芯感应的磁通量的相量之和也为零，在次级零序电流互感器的绕组没有感应电压输出，没有电流流过极化电磁体的T线圈剩余电流动作保护装置，T的吸力克服了弹簧反作用力并使电枢X保持在闭合位置，跳闸机构TK不工作，并且漏电保护断路器QF不工作，从而保持电路正常供电. 您公司的口号（2）激活保护时: 当由于某种原因产生剩余电流时，流过零序电流互感器一次侧的电流的相量和不再为零（此时产生的电流）被称为“剩余”.

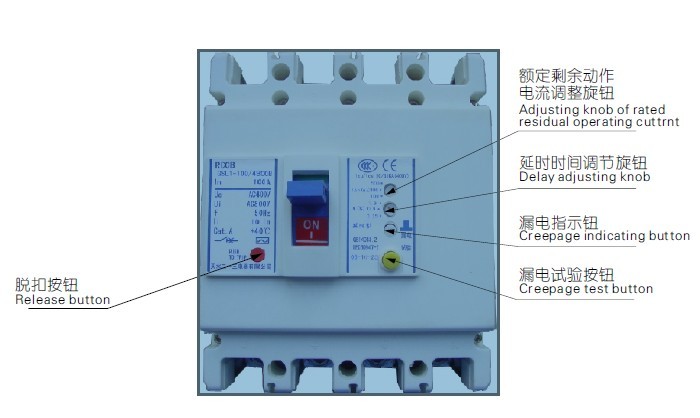

这时，环形铁芯将具有交变磁通量，并且在变压器的次级绕组中将输出感应电压，并且将有交流电通过电磁体的T线圈，会产生磁通和永磁体. 叠加使电磁体消磁，从而减小其对电枢X的吸引力，因此电枢被弹簧的反作用力拉开，跳闸机构TK动作，断路器QF切断电源. 您公司的口号（3）在测试期间: 按下测试按钮SB，在相之间会出现电流以模拟剩余电流，并且流过零序电流互感器一次侧的电流的相量和不再为零，并且设备被激活. 贵公司的口号3.技术参数1.泄漏动作性能的技术参数（1）额定剩余工作电流（I△n）: 是指剩余工作保护装置在规定条件下必须工作的泄漏工作电流值. 它反映了剩余动作保护装置的灵敏度
