漏电保护器工作原理说明

在图中，L是电磁线圈. 发生泄漏时，可以驱动切刀开关K1打开. 每个桥臂可与两个1N4007串联连接以提高耐压. R3和R4的电阻非常大，因此当K1闭合时，流过L的电流非常小，不足以导致K1断开. R3和R4是晶闸管T1和T2的均压电阻，可以降低晶闸管的耐压性. K2是一个测试按钮，在模拟泄漏中起作用. 按下测试按钮K2，即连接了K2，这等效于外部火线泄漏到地面. 这样，三相电源线和中性线通过磁环的电流的矢量和不为零. b的两端都有感应电压输出，该电压立即触发T2导通. 由于C2预先具有一定的电压，因此T2导通后，C2会通过R6，R5和T2放电，从而使R5上的电压触发T1导通. 在T1和T2接通之后，流过L的电流增加，电磁体工作，并且驱动开关K1断开. 测试按钮的功能是随时检查该设备的功能是否完好. 由电气设备泄漏引起的电磁作用原理是相同的. R1是压敏电阻，可提供过压保护.

断路器原理简单，零件少，维护方便. 更换零件时，请注意零件的可靠性和参数应符合要求

1. 什么是漏电保护器？

答案: 漏电保护器（漏电保护开关）是一种电气安全装置. 将漏电保护器安装在低压电路中. 当发生泄漏和电击，并且达到保护器定义的工作电流值时，电源将在有限的时间内自动断开以进行保护.

2. 漏电保护器的结构是什么？

答案: 漏电保护器主要由三部分组成: 检测元件，中间放大环节和操作执行机制. ①检测元件. 它由零序变压器组成，可检测泄漏电流并发出信号. ②放大链接. 放大弱泄漏信号，取决于设备（放大器组件可以使用机械设备或电子设备）来形成电磁保护器相电子保护器. ③执行器. 收到信号后漏电保护器内部构造，主开关从闭合位置切换到打开位置，从而切断电源，并且是被保护电路从电网跳闸的部分.

3. 漏电保护器的工作原理是什么？

答案: ①电气设备泄漏时，会发生两种异常现象:

首先，三相电流的平衡被破坏，出现零序电流；

第二，对地电压出属外壳中（正常情况下，金属外壳和地面处于零电位）.

②零序电流互感器的功能漏电保护器通过电流互感器的检测获得异常信号，并通过中间机构传递给异常器，使执行器工作，并通过开关装置切断电源. 电流互感器的结构类似于变压器，它由在同一芯上绝缘的两个线圈组成. 当初级线圈中有剩余电流时，次级线圈将感应出电流.

③漏电保护器的工作原理将漏电保护器安装在电路中，初级线圈连接到电网线，次级线圈连接到漏电保护器中的跳闸单元. 当电气设备正常运行时，线路中的电流处于平衡状态，并且变压器中电流矢量的总和为零（电流是方向矢量，例如流出方向为“ +”，返回方向是“-”，在变压器中的往返电流相等，方向相反，正负彼此抵消. 由于初级线圈中没有剩余电流，所以不会感应次级线圈，并且漏电保护器的开关装置在闭合状态下工作. 当设备外壳中发生泄漏并及时有人触摸时，在故障点处将发生分流. 该泄漏电流会通过人体返回到变压器的中性点（没有电流互感器）吗？地球？工作地面，导致变压器流入和流出. 电流不平衡（电流矢量之和不为零），并且初级线圈产生残留电流. 因此，将感应次级线圈，并且当该电流值达到漏电保护器定义的工作电流值时，它将自动关闭并切断电源.

4. 漏电保护器的主要技术参数是什么？

答案: 主要工作性能参数为: 额定泄漏工作电流，额定泄漏工作时间和额定泄漏非工作电流. 其他参数包括: 工频，额定电压，额定电流等. ①额定漏电工作电流漏电保护器在规定条件下工作的电流值. 例如，一个30mA保护器，当电流值达到30mA时，该保护器将切断电源. ②额定漏电动作时间是指从突然施加额定漏电动作电流到切断保护电路为止的时间. 例如，保护器为30mA×0.1s，从电流值达到30mA到分离主触点的时间不超过0.1s. ③额定漏电不动作电流在规定条件下，不动作的漏电保护器的电流值通常应选择漏电动作电流值的一半. 例如，漏电保护器的漏电流为30mA，当电流值达到或小于15mA时，该保护器不应工作，否则由于灵敏度过高而容易发生故障，从而影响电气设备的正常运行. ④其他参数如工频，额定电压，额定电流等，在选择漏电保护器时，应与所使用的线路和电气设备兼容. 漏电保护器的工作电压应适应电网正常波动范围的额定电压. 如果波动太大，将影响保护器的正常运行，尤其是对于电子产品. 当电源电压低于保护器的额定工作电压时，它将拒绝运行. 漏电保护器的额定工作电流也必须与环路中的实际电流一致. 如果实际工作电流大于保护器的额定电流，则会导致过载并导致保护器发生故障.

5. 漏电保护器的主要保护功能是什么？

答案: 漏电保护器主要提供间接接触保护. 在某些情况下，它还可以用作直接接触的辅助保护，以防止潜在的致命电击事故.

6. 什么是直接接触和间接接触保护？

答案: 当人体触摸带电的人体并且电流流经人体时，称为电击. 根据人体触电的原因，可分为直接接触电和内部接触电. 直接电击是指人体与带电体直接接触（例如接触相线）所引起的电击. 触点间电接触是指由人体接触金属导体引起的电击，该金属导体在正常情况下不带电，而在故障情况下带电（例如，接触泄漏设备的栏，安全距离等措施；间接接触保护一般可以采取保护接地（零连接），保护截止和漏电保护器等措施.

7. 人体触电有什么危险？

答案: 当人体被电死时，流入人体的电流越大，相电流持续的时间越长，危险就越大. 危险程度可以大致分为三个阶段: 感知－逃逸－心室颤动. ①知觉阶段. 由于输入电流小，人体可以感觉到（一般大于0.5mA），此时对人体没有危害； ②摆脱舞台. 指的是当电极被电切时人们可以摆脱的最大电流值（通常大于10mA）. 尽管此电流很危险，但可以消除它本身，因此基本上不是致命的危险. 当电流增加到一定水平时，电击会引起肌肉收缩和痉挛，导致抓紧带电的身体，无法摆脱它. ③室颤的阶段. 随着电流的增加和电击时间的延长（通常大于50mA和ls），它将引起心室纤颤. 如果不立即断开电源，将会导致死亡. 由此可见，心室纤颤是电死的最重要原因. 因此，保护​​人通常不会引起心室颤动，以此作为确定触电保护特性的依据.

8. “ 30mA·s”的安全性是什么？

答案: 通过大量的动物实验和研究表明，心室纤颤不仅与流经人体的电流（I）有关，而且与电流在人体中的持续时间有关. 人体的（t），即安全电量Q = I×t来确定，一般为50mA·s. 也就是说，当电流不大于50mA且电流持续时间在1s以内时，通常不会发生心室纤颤. 但是，如果按照50mA·s进行控制，则通电时间短，人电流大（例如500mA×0.1s）时，仍有心室颤动的危险. 小于50mA·s不会造成触电的后果，但也会使电击者失去知觉或发生二次伤害事故. 实践证明，从安全性和制造角度考虑，使用30 mA·s作为电击保护装置更为合适. 与50 mA·s相比，它的安全率为1.67倍（K = 50/30 = 1.67）. 从“ 30mA·s”的安全极限可以看出，即使电流达到100mA，只要漏电保护器在0.3s内工作并切断电源，对人体不会造成致命的危险. 因此30mA·s的限值也成为选择漏电保护产品的基础.

9. 哪些电气设备需要安装漏电保护器？

答案: “施工现场临时用电安全技术规范”规定: “施工现场的所有电气设备除零保护外，还必须在设备负载线的前端配备泄漏保护装置. ”讨论了三个方面: ①施工现场的所有电气设备均应配备漏电保护器. 由于露天建筑工作，潮湿的环境，人员多变以及设备管理环节薄弱，因此存在很高的用电风险，需要所有电气设备，包括电源和照明设备，移动设备和固定设备等. 它不包括由安全电压和隔离变压器供电的设备. ②按规定保持原来的保护性零连接（接地）措施不变. 这是安全用电的最基本技术措施，不能删除. ③漏电保护器安装在电气设备负载线的起点. 这样做的目的是在保护电气设备的同时保护负载线，以防止由于线路绝缘层损坏而引起的电击.

10. 为什么将保护连接到零（接地）后必须安装漏电保护器？

答案: 无论保护装置是连接到零位还是接地措施，保护范围都是有限的. 例如，“保护零连接”是将电气设备的金属外壳连接到电网的零线上，并在电源侧安装保险丝. 当电气设备遇到外壳故障（相接触外壳）时，就会形成该相对零线的单相短路. 由于大的短路电流，保险丝会迅速熔断，并断开电源以进行保护. 其工作原理是将“碰撞故障”转换为“单相短路故障”，以获得较大的短路电流切断保险. 但是，施工现场的电气碰撞故障并不常见. 经常会发生泄漏故障，例如设备水分，过量负载，长线路和绝缘老化引起的泄漏. 这些泄漏电流值很小，无法快速切断. 因此，该故障不会自动消除，并且会长期存在. 但是，这种泄漏电流已经严重威胁到人身安全. 因此，需要安装灵敏度更高的漏电保护器进行补充保护.

11. 漏电保护器有哪些类型？

答案: 漏电保护器的分类方式不同，可以满足类型选择的要求. 根据动作方式，可分为电压动作型和电流动作型. 根据作用机理，有开关型和继电器型. 根据极和线的数量，有单极两线，两极，两极三线等. 根据动作灵敏度和动作时间可分为以下几类: ①根据动作灵敏度可分为: 高灵敏度: 动作电流漏电流在30mA以下. 中灵敏度: 30〜1000mA;低灵敏度: 1000mA以上. ②根据动作时间可分为: 快速型: 泄漏动作时间小于0.1s；延时类型: 动作时间大于0.1s，在0.1-2s之间；逆时限类型: 随着泄漏电流的增加，泄漏动作时间减少得很小. 当额定漏电动作电流时，动作时间为0.2〜1s；当工作电流的1.4倍为0.1时，为0.5s；当工作电流的4.4倍小于0.05s时.

12. 电子和电磁泄漏保护器有什么区别？

答案: 漏电保护器根据跳闸方法的不同分为电子型和电磁型: ①电磁跳闸型漏电保护器，以电磁释放为中介，在发生漏电流时跳闸，切断电源. 该保护器的缺点是: 高成本和复杂的制造工艺要求. 优点是: 电磁元件具有很强的抗干扰和抗冲击（过电流和过电压冲击）能力；不需要辅助电源；零电压和断相后的漏电特性保持不变. ②电子漏电保护器采用晶体管放大器作为中间机构. 当发生泄漏时，它会被放大器放大并传输到继电器. 继电器控制开关断开电源. 该保护器的优点是: 高灵敏度（高达5mA）；设定误差小，制造工艺简单，成本低. 缺点: 晶体管的抗冲击性较弱，对环境的干扰较弱；它需要一个辅助工作电源（电子放大器通常需要超过十伏的直流电源），因此泄漏特性会受到工作电压波动的影响；当主电路缺相时，保护器将失去保护功能.

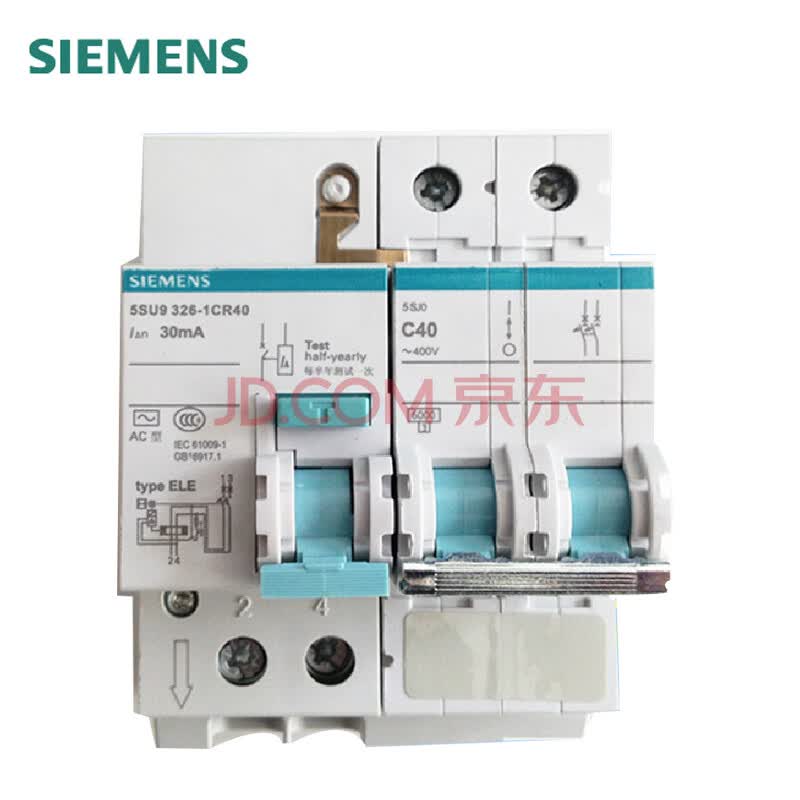

13. 漏电断路器有哪些保护功能？

答案: 漏电保护器主要是一种在电气设备发生漏电故障时提供保护的装置. 安装漏电保护器时，应另外安装一个过电流保护装置. 当使用保险丝作为短路保护时，其规格的选择应与泄漏保护器的接通/断开能力兼容. 目前，由漏电保护装置和电源开关（自动空气断路器）组装而成的漏电断路器被广泛使用. 这种新型电源开关具有短路保护，过载保护漏电保护器内部构造，漏电保护和欠压保护的功效. 安装简化了电路，减小了电箱的体积，并简化了管理. 漏电断路器铭牌型号的含义如下: 使用时，应注意，因为漏电断路器具有多种保护特性，当发生跳闸时，应具体确定故障原因: 漏电断路器由于短路而损坏，必须打开盖子检查触点是否有严重烧伤或凹陷；当由于线路过载而跳闸时，无法立即将其重新合上. 因为断路器配有热继电器作为过载保护，所以当电流超过额定电流时，双金属片会弯曲以分离触点. 双金属板必须自然冷却以恢复其原始状态，然后才能再次闭合触点. 因泄漏故障跳闸时，必须先找出原因并排除故障，然后再重新关闭，严禁强行关闭. 当漏电断路器跳闸时，L型手柄处于中间位置. 重新关闭时，需要先将操作手柄向下拉（折断位置），以便再次关闭操作机构，然后再将其关闭. 漏电断路器可用于不经常运行的大容量（大于4.5kw）电力线的开关设备.

14. 如何选择漏电保护器？

答案: 应根据使用目的和操作条件选择漏电保护器: 根据保护目的: ①防止人身触电. 安装在生产线的末端，请选择高灵敏度，快速泄漏保护器. ②为了防止触电，选择与设备接地一起使用的分支电路作为中敏，快速型漏电保护器. ③为了防止泄漏电流引起的火灾以及保护线路和设备的干线，应选择中等灵敏度，延时型泄漏保护器. 根据电源模式选择: ①在保护单相线路（设备）时，请选择单极两线制或两极式漏电保护器. ②在保护三相线（设备）时，请选择三极产品. ③当三相和单相同时出现时，选择三极四线或四极产品. （版权）选择漏电保护器的极数时，它必须与要保护的线数兼容. 保护器的极数是指内部开关触点可以断开的电线数量，例如三极保护器，它是指开关触点可以断开三根电线的数量. 单极两线，两极三线和三极四线保护器的中性线无需断开即可直接通过泄漏检测元件. 工作中性线，该端子严禁与PE线连接. 应当注意，三相漏电保护器不能用于单相两线制（或单相三线制）电气设备. 在三相三线电气设备中使用四极漏电保护器也是不合适的. 不允许用三相三极漏电保护器代替三相四极漏电保护器.

15. 根据分级配电的要求，电箱应进行哪种设置？

答案: 施工现场一般按三级分布，因此配电箱也应按等级设置，即在主配电箱下方设置配电箱，在配电箱下方安装配电箱. 开关盒，该开关盒位于电气设备下方. 配电箱是配电和电源与电气设备之间配电的中心环节. 它是设计用来分配功率的电气设备. 通过配电箱进行所有级别的配电. 主配电箱控制整个系统的配电，配电箱控制每个分支的配电. 配电箱是配电系统的末端，而更下方的是电气设备. 每个电气设备都由自己专用的开关盒控制，并实现一台机器和一个制动器. 禁止多个设备共用一个配电箱，以免发生误操作事故. 也不要将电源和照明控件放在开关盒中，以防止电源线影响照明. 配电箱已连接电源，电气设备已连接，操作频繁且危险，必须引起注意. 电气箱中电气元件的选择必须与电路和电气设备兼容. 电气箱应垂直牢固地安装，周围应有工作空间，地面上不得有水或碎屑，附近应无热源或振动，应保护电气箱不受雨水和灰尘的影响. 开关箱与要控制的固定设备之间的距离不应超过3m.

16. 为什么要使用分级保护？

答案: 因为低压电源供应和分配通常使用分层配电. 如果仅路末端（开关盒中）安装了泄漏保护装置，尽管发生泄漏时可以断开故障线路，但是保护范围很小；同样，如果仅在分支干线（在配电箱中）或干线（在主配电箱中）内部，则安装一个漏电保护器，尽管保护范围很大，但如果某些电气设备漏电并跳闸，它将导致整个系统变黑，影响无故障设备的正常运行，不方便发现事故. 显然这些保护方法不足之处. 因此，要根据线路和负载等不同的要求，在低压干线，支线和线路末端安装具有不同漏电特性的保护器，以形成分级的漏电保护网络. 在分级保护的情况下，在各个级别选择的保护范围应相互配合，以确保当末端出现漏电故障或触电事故时，漏电保护器不会超出该级别；同时，要求下级保护器发生故障时，上级保护器会采取措施纠正下级意，易于发现和发现故障点，对提高安全用电水平，减少触电事故，确保安全性具有积极作用操作.
