一个，断路器

低压断路器，通常称为自动开关或空气开关，用于低压配电电路中的不频繁开关控制. 当电路出现短路，过载或欠压故障时，它可以自动断开故障电路，这是一种控制和保护设备.

断路器的类型很多，根据其用途和结构特点可分为DW型框架断路器，DZ型塑料外壳断路器，DS型直流快速断路器以及DWX和DWZ限流断路器. 等待. 框架式断路器主要用作配电线路的保护开关，塑料外壳断路器除配电线路的保护开关外，还可用作电动机，照明电路和电加热电路的控制开关.

下面以塑料外壳断路器为例，简要介绍断路器的结构，工作原理，使用方法和选择方法.

>>>>断路器的结构和工作

断路器主要由三个基本部分组成，即触点，灭弧系统和各种脱扣器，包括过流脱扣器，电压损失（欠压）脱扣器，热脱扣器，励磁脱扣器和自由脱扣器.

图1-8是断路器工作原理的和图形符号. 断路器开关由操作机构手动或电动闭合. 触点闭合后，自由跳闸机构将触点锁定在闭合位置. 当电路中发生上述故障时，通过相应的跳闸装置激活自由跳闸机构，并自动跳闸以达到保护作用. 分励脱扣器用于遥控断路器.

过电流脱扣器用于线路的短路和过电流保护. 当线路电流大于设定电流值时，过电流脱扣器产生的电磁力使钩脱扣，动触头被弹簧拉动. 在快速断开的情况下，实现了断路器的脱扣功能.

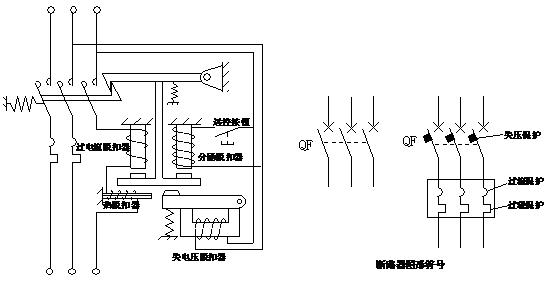

图1-8断路器工作原理和图形符号

热释放器用于电路的过载保护，其工作原理与热继电器相同.

电压损失（欠电压）脱扣器用于电压损失保护. 如图1-8所示，失压释放器的线圈在拉入状态下直接与电源相连，断路器可以正常闭合. 当切断电源或电压很低时，压力损失释放的吸力小于弹簧的反作用力. 弹簧使铁芯向上移动以使钩脱扣，并实现短路的脱扣功能.

分励脱扣器用于远程跳闸. 远距离按下按钮时，分励脱扣器通电以产生电磁力，使其跳闸.

不同断路器的保护方式不同，应根据需要选择. 保护模式也可以在图形符号中标记. 如图1-8所示，断路器图形符号上标有三种保护方法: 电压损失，过载和过流.

>>>>低压断路器的选择原则

从以下几个方面考虑低压断路器的选择:

（1）断路器类型的选择: 应根据应用场合和保护要求进行选择. 例如，通常使用模制壳体. 短路电流大时使用限流型. 当额定电流较大或需要选择性保护时，使用框架型；控制和保护包含半导体器件的直流电路时，应使用直流快速断路器.

（2）断路器的额定电压和额定电流应大于或等于电路和设备的正常工作电压和工作电流.

（3）断路器的极限分断能力大于或等于电路的最大短路电流.

（4）欠压脱扣器的额定电压等于线路的额定电压.

（5）过电流脱扣器的额定电流大于或等于线路的最大负载电流.

第二，控制器

控制器为手动操作，直接控制大电流（10A〜600A）主电路的开关柜. 常用的控制器包括KT型凸轮控制器，KG型鼓控制器和KP型平面控制器. 各种控制器的功能和工作原理基本相似. 以下以通用凸轮控制器为例.

凸轮控制器是一种大型的手动控制器，主要用于直接控制起重设备中的中小型绕线异步电动机的启动，停止，调速，换向和制动. 它也适用于所需的其他其他拖动功率的场合.

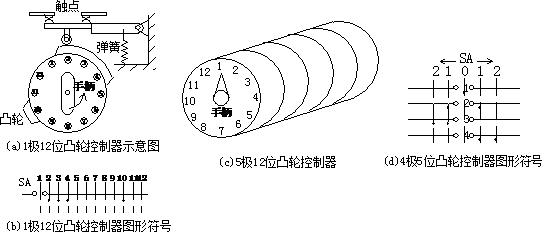

凸轮控制器主要由触点，旋转轴，凸轮，杠杆，手柄，消弧罩和定位机构组成. 图1-9是凸轮控制器的结构原理和图形符号的. 凸轮控制器中有多组触点，分别由多个凸轮控制，以在更复杂的电路中同时控制多个触点. 因为凸轮控制器中有许多触点，所以每个触点在每个位置的导通状态都不同，因此不能用普通的常开常闭触点表示. 图1-9（a）给出了一个1极12位凸轮控制器的. 图1-9（b）中显示的图形符号表示此触点具有12个位置，图中的小黑点表示已触摸该位置. 单击以连接. 从中可以看出，当将手柄转到位置2、3、4和10时，触点将通过凸轮打开. 图1-9（c）显示了一个5极12位凸轮控制器，该控制器由五个1极12位凸轮控制器组成. 图1-9（d）显示了4极5位凸轮控制器的图形符号，它表示有4个触点，每个触点有5个位置. 图中的小黑点表示触点在此位置连接. 例如，当手柄碰到右侧的位置1时，触点2和4便已连接.

因为凸轮控制器可以直接控制电动机的工作，所以其接触能力大，并且设有灭弧装置. 凸轮控制器的优点是控制电路简单，开关元件更少以及易于维护. 缺点是体积大，操作笨重并且无法实现远程控制. 当前使用的凸轮控制器包括KT10，KTJl4，KTJl5和KTJl6系列.

图1-9凸轮控制器的结构原理图和图形符号

三，接触器

接触器主要用于控制电机，电加热设备，焊接机，电容器组等，并且可以频繁地打开或关闭AC和DC主电路，以实现远距离的自动控制. 具有低压释放保护功能，广泛用于电力牵引的自动控制电路.

接触器有两种类型: 交流接触器和直流接触器. 下面介绍交流接触器.

交流接触器的原理图和图形符号如图1-10所示.

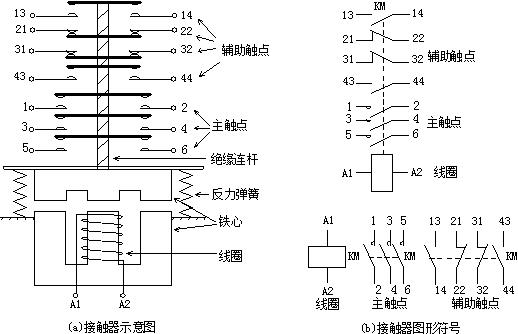

图1-10交流接触器的和图形符号

>>>>交流接触器的组成部分

（1）电磁机构: 电磁机构由线圈，动铁心（电枢）和静铁心组成.

（2）触点系统: 交流接触器的触点系统包括一个主触点和一个辅助触点. 主触头用于接通和断开主电路，有3对或4对常开触头. 辅助触点用于控制电路并起到电气联锁或控制作用. 通常有两对常开触点和两对常闭触点.

（3）灭弧装置: 容量大于10A的接触器均具有灭弧装置. 对于小容量接触器，通常使用双断桥式触头来促进灭弧；对于大容量接触器，通常使用纵向狭缝灭弧罩和格栅灭弧结构.

（4）其他组件: 包括反作用弹簧，缓冲弹簧，接触压力弹簧，传动机构和壳体.

接触器带有端子标签，线圈为A1，A2，主触点1、3、5连接到电源侧，而2、4、6连接到负载侧. 辅助触点用两位数字表示，第一个数字是辅助触点的序列号，下一个数字3和4表示常开触点，而数字1、2表示常闭触点.

接触器的控制原理非常简单. 当线圈连接到额定电压时，会产生电磁力，该电磁力克服弹簧反作用力并吸引动铁芯向下运动. 动铁芯驱动绝缘连杆和动触头向下移动，以使常开触头闭合，常闭触头断开. 当线圈断电或电压低于释放电压时，电磁力小于弹簧反作用力，常开触点断开，常闭触点闭合.

>>>>接触器的主要技术参数和类型

（1）额定电压: 接触器的额定电压是指主触点的额定电压. 交流电有220V低压断路器文字符号，380V和660V，在特殊场合施加的额定电压高达1140V，直流电有110V，220V和440V.

（2）额定电流: 接触器的额定电流是指主触点的额定工作电流. 它是在某些条件下指定的（额定电压，使用类别，工作频率等），并且常用的电流水平是10A至800A.

（3）吸引线圈的额定电压: AC为36V，127V，220V和380V，DC为24V，48V，220V和440V.

（4）机械寿命和电气寿命: 接触器是经常使用的电器，应具有较高的机械和电气寿命. 该指标是产品质量的重要指标之一.

（5）额定工作频率: 接触器的额定工作频率是指每小时允许的工作次数，通常为300次/小时，600次/小时和1200次/小时.

（6）动作值: 动作值是指接触器的吸合电压和释放电压. 规定当接触器的吸合电压大于线圈额定电压的85％时，应可靠地吸合，释放电压不大于线圈额定电压的70％.

常用的交流接​​触器是CJl0，CJl2，CJ10X，CJ20，CJXl，CJX2、3TB和3TD.

>>>>选择接触器

（1）根据负载的性质选择接触器的类型.

（2）额定电压应大于或等于主电路的工作电压.

（3）额定电流应大于或等于受控电路的额定电流. 对于电动机负载，还应根据其运行模式进行增大或减小.

（4）吸引线圈的额定电压和频率应与所选择的控制电路的电压和频率一致.

四，入门

起动器用于三相异步电动机的起停控制，是低压成套控制装置.

常用的起动器是QC型电磁起动器，用于直接远程控制三相笼型异步电动机的启动，停止，正向和反向控制，主要由接触器和热继电器组成； QJ型减压起动器自耦变压器的降压用于控制三相笼型异步电动机的不频繁减压启动控制. QX起动器是星三角型降压起动器. 各种起动器的控制电路根据电动机的型号和容量而不同. 控制原理在第二章中说明.

五种主要电器

主指令电器用于以开/关开关触点的形式在控制电路中发出控制命令，以便控制电路执行相应的控制任务. 主要的电器被广泛使用，并且有很多类型. 常见的有按钮，行程开关，接近开关，通用转换开关，主控制器，选择器开关，脚踏开关等.

>>>>按钮

按钮是最常用的主要电器之一，其结构简单，控制方便.

1. 按钮的结构，类型和常用型号

按钮由按钮帽，复位弹簧，桥式触点和外壳等组成. 其结构和图形符号如图1-20所示. 触点采用桥式触点，额定电流在5A以下. 触点分为两种: 常开触点（活动和断开触点）和常闭触点（活动和闭合触点）.

在外观和操作模式下，按钮可分为平面按钮和紧急停止按钮. 紧急停止按钮也称为蘑菇头按钮，如图1-20（c）所示，除了按键和旋钮，拉动按钮，通用操纵杆类型，发光类型和其他类型之外.

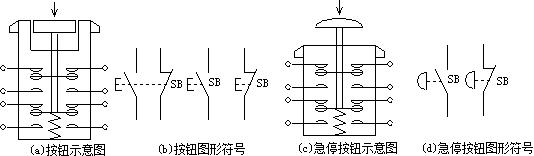

图1-20按钮的和图形符号

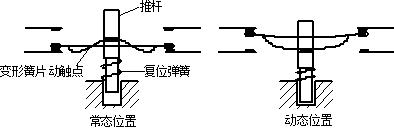

从按钮的接触动作模式可以将其分为两种: 直接动作和微动作. 图1-20中所示的按钮均为直接操作，而接触操作的速度与手按下的速度有关. 无论手的速度如何，微动按钮的接触动作都会快速变化. 操作原理如图1-21所示. 动触头由变形的簧片组成. 当弯曲的簧片在压力下比扁平的簧片向下移动时，弯曲的簧片会迅速变形，使扁平的簧片触点向上弹起，从而实现触点的即时作用.

小型微动按钮也称为微动开关. 微动开关还可用于各种继电器和限位开关，例如时间继电器，压力继电器和限位开关.

图1-21微按钮的动作

按钮通常是重置类型，并且还有自锁按钮. 最常用的按钮是重置平面按钮，如图1-20（a）所示. 按钮与外壳齐平，以防止异物意外接触.

红色按钮用于“停止”，“关闭电源”或“事故”.

“开始”或“开机”是绿色按钮的首选，但黑色，白色或灰色按钮也是允许的.

一键两用的“开始”和“停止”或“开机”和“关机”，即那些在交替按下后更改功能的人，不能使用红色按钮，也不能使用绿色按钮，但应用黑色，白色或灰色按钮.

按下时移动，抬起时停止（例如，慢进，慢进）. 使用黑色，白色，灰色或绿色按钮，最好使用黑色按钮，而不是红色按钮.

要使用单个重置功能，请使用蓝色，黑色，白色或灰色按钮.

带有“重置”，“停止”和“关闭电源”功能的红色按钮同时起作用. 指示灯按钮不能用作“事故”按钮.

（1）根据使用场合，选择控制按钮的类型，例如打开型，防水型，防腐蚀型等.

（2）根据用途，选择适当的类型，例如钥匙类型，紧急类型，发光类型等.

（3）根据控制回路的需要，确定不同按钮的数量，例如单按钮，双按钮，三按钮，多按钮等.

（4）根据工作状态指示和工作条件的要求，选择按钮和指示灯的颜色.

表1-1显示了按钮颜色的含义.

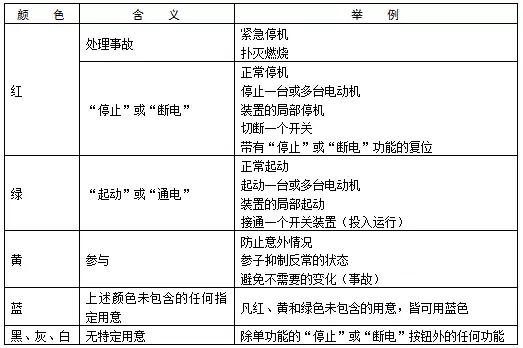

表1-1按钮颜色的含义

>>>>行程开关

行程开关也称为限位开关. 行程开关种类繁多，根据动作形式可分为直动式，微动式和旋转式. 根据接触的性质，可分为接触式和非接触式.

触点行程开关简称为行程开关. 行程开关的工作原理与按钮相同. 区别在于它不是用手按压的，而是生产机械运动的主要部分用于使触点运动发送控制命令. 制作电器. 用于控制生产机械的运动方向，速度，行程大小或位置，其结构多种多样.

图1-22显示了几种行程开关的工作原理和图形符号.

行程开关的主要参数包括触点的类型，工作行程，工作电压和电流容量. 目前，国内生产的限位开关包括LXK3、3SE3，LX19，LXW和LX系列.

常用的限位开关包括LX19，LXW5，LXK3，LX32和LX33系列.

非接触式行程开关也称为接近开关. 它可以用接触式行程开关代替行程，以完成行程控制和极限保护. 它还可以用于高频计数，速度测量，液位控制，零件尺寸检测，加工程序自动连接的非接触式开关等. 由于它具有非接触式触发，快速动作，可以在不同的检测距离内操作，所发送的信号稳定，无脉动，运行稳定可靠，寿命长，重复定位精度高，并能适应恶劣的工作环境等，因此被广泛用于工业生产中，如机床，纺织品，印刷和塑料
