非接触式限位开关分为主动型和被动型. 大多数非接触式限位开关均为有源型，主要包括检测元件，放大电路和输出驱动电路三部分，一般为5V〜24V直流电流或220V交流电源等. 图1-23所示为框图. 三线有源接近开关结构.

根据检测元件的工作原理，接近开关可分为高频振荡型，超声波型，电容型，电磁感应型，永磁型，霍尔元件型和磁敏元件型. 不同类型的接近开关检测不同的物体.

电容式接近开关可以检测各种固体，液体或粉末物体. 它们主要由电容振荡器和电子电路组成. 它的电容位于传感接口上. 当物体接近时，它将改变电容值. 相反，它会振荡以产生输出信号.

霍尔接近开关用于检测磁场. 通常，将电磁钢用作要检测的对象. 内部磁敏设备仅对垂直于传感器端面的磁场敏感. 当磁极的S极直接面对开关时，接近开关的输出会产生一个正跳变，并且输出高，如果磁极的N极直接面对开关，则输出为低.

超声波接近开关适用于检测难以接近或无法接近的目标. 其控制功能不受声音，电力，光线和其他因素的干扰. 检测对象可以是固态，液态或粉末状态的对象，只要它可以反射超声波即可. 它主要由压电陶瓷传感器，用于发出超声波和接收反射波的电子设备以及用于调整检测范围的程控桥式开关组成.

高频振荡接近开关用于检测各种金属. 它们主要由高频振荡器，集成电路或晶体管放大器和输出设备组成. 基本工作原理是当金属物体接近振荡器的线圈时. 金属物体内部产生的涡电流将吸收振荡器的能量，从而导致振荡器停止振动. 振荡器的振荡和停止两个信号被转换成开关信号，并在整形和放大后输出.

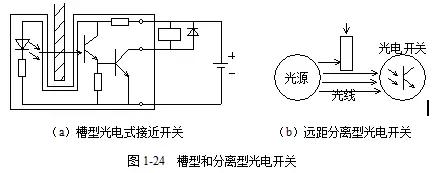

接近开关输出类型为两线，三线和四线. 晶体管输出类型为NPN和PNP. 形状为正方形，圆形，狭缝形和分离形. 图1-24是槽型三线NPN型光电接近开关的工作原理图和远距离分离型光电开关的工作图.

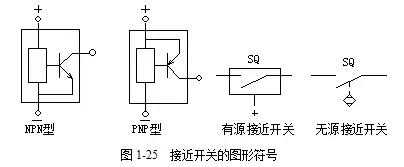

接近开关的主要参数是类型，工作距离范围，工作频率，响应时间，重复精度，输出类型，工作电压和输出触点容量等. 接近开关的图形符号可用图表示1-25.

接近开关的产品范围非常丰富. 国内常用的接近开关有LJ，3SG和LXJ18等系列. 国外和产品在中国也被广泛使用.

接触行程开关的选择应注意以下几点:

（1）应用场合和控制对象的选择.

（2）选择安装环境的保护类型，例如开放类型或保护类型.

（3）控制回路的电压和电流.

（4）为机械和行程开关的力传递和位移之间的关系选择合适的头部形式.

（1）工作频率，可靠性和准确性.

（2）检测距离和安装尺寸.

（3）接触形式（有接触，无接触），接触数量和输出形式（NPN型，PNP型）.

（4）电源类型（DC，AC），电压电平.

>>>>转换开关

转换开关是一种多齿轮，多触点，主电器，能够控制多个电路. 它主要用于各种控制设备中的电流表和电压表的线路切换，远程控制和换向测量. 它也可以用于控制小容量电动机的启动，换向和速度调节.

转换开关的工作原理与凸轮控制器的工作原理相同，但使用位置不同. 凸轮控制器主要用于主电路，直接控制电机等电气设备，转换开关主要用于控制电路，通过继电器和触点进行控制. 控制器间接控制电机. 常用转换开关有两种主要类型，即通用转换开关和组合开关. 两者的结构和工作原理基本相似. 在某些应用中，两者可以相互替换. 转换开关按结构类型分为普通型，开放组合型和保护组合型. 根据用途，它分为两种: 主控制和电动机控制. 转换开关的图形符号与凸轮控制器相同，如图1-26所示.

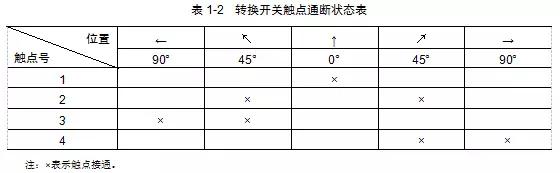

转换开关触点的通断状态也可以用图表表示，如表1-2所示，图1-26中的4极5位转换开关.

转换开关的主要参数是类型，手柄类型，触点开/关状态表，工作电压，触点数量及其电流容量，这些在产品手册中有详细说明.

常用的转换开关包括LW2，LW5，LW6，LW8，LW9，LWl2，LWl6，VK，3LB和HZ系列，其中LW2系列用于控制高压断路器的工作电路，而LW5 ，LW6系列主要用于电源在拖动系统中，线或电机受到控制. LW6系列也可以双排安装. 齿轮啮合在两排之间，并由同一手柄操作. 此开关最多可配备60对触点.

可以根据以下方面选择转换开关:

（1）额定电压和工作电流.

（2）手柄类型和定位功能.

（3）触点数和接线图号.

（4）面板类型和徽标.

六. 电阻器

电阻器是电气产品中必不可少的电气组件，可以分为两类，一类是电阻组件，用于弱电流电子产品，另一类是工业电阻设备（简称电阻器）低压断路器文字符号，用于低压和交流和直流电线的电流调节能力强，电动机的启动，制动和速度调节能力强.

常用的电阻器是ZB板电阻和ZG管电阻，它们用于低压电路中的电流调节. ZX型电阻器主要用于交流和直流电动机的启动，制动和速度调节.

电阻的主要技术参数是额定电压，加热功率，电阻值，允许电流，加热时间常数，电阻误差和外形尺寸. 电阻的图形符号如图1-27所示.

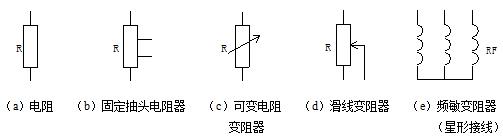

图1-27电阻和压敏电阻的图形符号

七，压敏电阻

压敏电阻的作用类似于电阻器. 区别在于压敏电阻的电阻是连续可调的，电阻器各部分的电阻是固定的. 在控制电路中，可以采用串联，并联或电阻的不同部分来选择“调节电阻值”，电阻值可以间歇调节.

常用的压敏电阻是BC型滑线压敏电阻，用于电路电流和电压的调节，电子设备和仪器的控制和电路的调节等. BL型励磁压敏电阻用于直流电动机的励磁或调速； BQ型启动变阻器用于直流电动机启动. BT型压敏电阻用于直流电动机的励磁或速度调节； BP型频率敏感压敏电阻用于异步电动机的三相交流绕组控制. 压敏电阻的主要技术参数类似于电阻器. 压敏电阻的图形符号如图1-27所示.

八，调压器

电压调节器类型很少. TD4碳阻电压调节器用于自动调节中小型交流或直流发电机的电压.

九个，电磁体

常用的电磁铁包括MQ型牵引电磁铁，MW型起重电磁铁，MZ型制动电磁铁等.

MQ牵引电磁铁用于低压交流电路中的机械设备和各种自动化系统操作系统的远程控制.

兆瓦级起重电磁铁用于安装在起重机械上，以吸引磁性材料，例如钢.

通常使用MZD单相制动电磁体和MZS三相制动电磁体来形成电磁制动器. 由制动电磁铁组成的TJ2交流电磁制动器的如图1-28所示. 电磁制动器和电动机轴安装在一起，电磁制动器线圈和电动机线圈并联，两者同时通电，或者先给电磁制动器线圈通电，然后立即给电动机通电. 电磁制动线圈被电吸引到电枢以压紧弹簧，制动蹄和固定在电动机轴上的制动轮被松开，电动机旋转. 当电动机和电磁制动器同时断电时，制动蹄将在压缩弹簧的作用下更换制动轮. 紧紧握住并使电动机制动.

电磁体的图形符号与电磁制动器相同，文本符号为YA.

电磁制动器的图形符号如图1-28所示.
