描述dvi接口有哪几种接口是哪种？

说明

有哪些类型的dvi接口？

DVI接口是由数字显示工作组（DDWG）于1998年9月在英特尔开发人员论坛上成立的，用于数字信号的高速传输的技术。有DVI-A，DVI-D和DVI-I。具有三种不同类型的界面形式。 DVI-D仅具有数字接口，DVI-I具有数字和模拟接口。当前的应用主要是DVI-D（24+ 1）。dvi接口的类型如下：

DVI-A（12+ 5）

12 + 5针DVI电缆是当前市场上最常见的DVI电缆。此DVI电缆用于分辨率小于或等于1920x1200的监视器。因为在此分辨率下，单通道和双通道输出的图像质量是相同的，所以制造商无需在双通道电缆上花费更高的成本。如果购买它，您将获得20元左右。

DVI-D（24 + 1/18 + 1）

DVI-D接口是纯数字接口，只能传输数字信号，并且与模拟信号不兼容。由于没有模拟信号传输，因此无法转换vga接口。

DVI-I（24 + 5/18 + 5）

DVI-I接口与数字和模拟接口兼容。为了与传统的VGA模拟信号兼容，它比DVI-D多了4个信号引脚来传输模拟信号。

5 + 5针至VGA电缆

这种电缆通常与不提供VGA接口的显示器配件匹配。 “ +5”引脚表示它可以支持数字和模拟信号。为什么不使用24 + 5引脚，同样是为了节省成本。

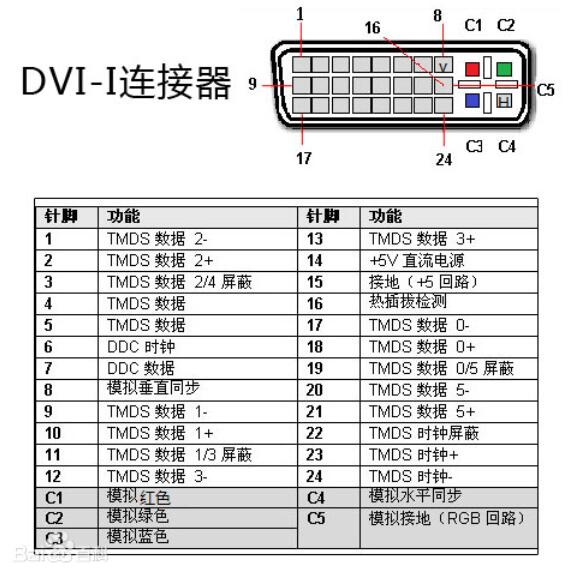

引脚定义

对于单连接，仅使用1、 2、 9、 1 0、 1 7、 18针传输，如下图所示。

dvi支持最大分辨率

DVI-I单通道的最大分辨率：1920x1200，60Hz

DVI-I双通道的最大分辨率：2560x1600、60Hz / 1920x1200、120Hz

DVI-D单通道的最大分辨率：1920x1200，60Hz

DVI-D双通道的最大分辨率：2560x1600、60Hz / 1920x1080、120Hz

VGA的最大分辨率：2048x1536，60Hz
