解决方法：显示连接器VGA DVI HDMI DP的优缺点

VGA

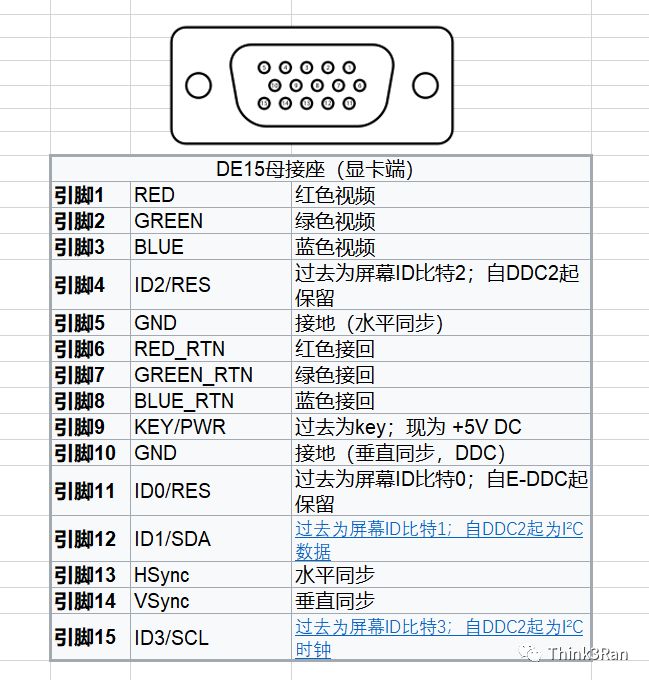

VGA端子（视频图形阵列（VGA）连接器）（其他名称RGB端子，D-sub 15或mini D15）是具有3行15针的DE-15. VGA端子通常在计算机图形卡，显示器和其他设备中找到. 用于发送模拟信号.

VGA接口也称为D-Sub接口. IBM在1987年提出的一种使用模拟信号的计算机显示标准. VGA接口采用15针引脚结构，用于传输分量和同步信号. 它是许多旧图形卡，笔记本电脑和投影仪使用的接口. 它传输红色，绿色和蓝色的模拟信号和同步信号.

DVI

DVI: 数字​​视觉接口: 用于传输未压缩的数字视频

DVI接口的协议使像素的亮度和颜色信号能够以二进制方式从信号源（例如图形卡）发送到显示设备. 以原始分辨率驱动显示设备时，它只需要从DVI读取每个像素的数值数据，然后将其应用于正确的位置即可. 与以模拟方式发送的像素数据相比，它会受到相邻像素数据，电磁噪声和其他模拟损耗的影响. 这种方法，输出寄存器中的每个像素直接对应于显示端的每个像素，因此图像质量是基本保证.

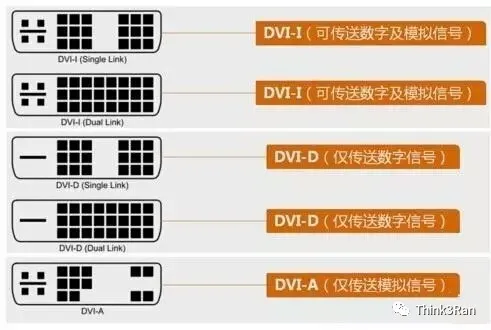

DVI接口

DVI-D（数字数字信号；单链路或双链路）

DVI-A（模拟信号）

DVI-I（集成混合；提供数字和模拟信号；单链路或双链路）

DVI-DL（双链路）是由DVI-D制成的用于强调传输容量的连接器.

注意: DVI可以使用廉价的无源适配器转换为VGA或HDMI. 无源适配器意味着该适配器只是一组“无源”电路，并且没有用于计算的“有源”芯片. 如果要将DisplayPort转换为VGA，则需要一个活动适配器

VGA适配器只能在DVI-I或DVI-A上使用. 不能在DVI-D上使用或插入DVI-D. 应当注意，某些图形卡提供两个DVI-I输出端子. 实际上，内部布线只是一组DVI-I和一组DVI-D. VGA适配器必须插入真正的DVI-I才能使用

HDMI适配器只能在DVI-I或DVI-D上使用. 它不能在DVI-A上使用，也不能插入DVI-A. 一般来说，从适配器转换的HDMI没有音频功能，因为DVI本身只是一个视频接口

HDMI

高清多媒体接口（HDMI [1]）是可以发送未压缩的音频和视频信号的全数字视频和声音传输接口. HDMI可以同时发送音频和视频信号，因为音频和视频信号使用同一根导线，大大简化了系统线的安装难度

HDMI连接器

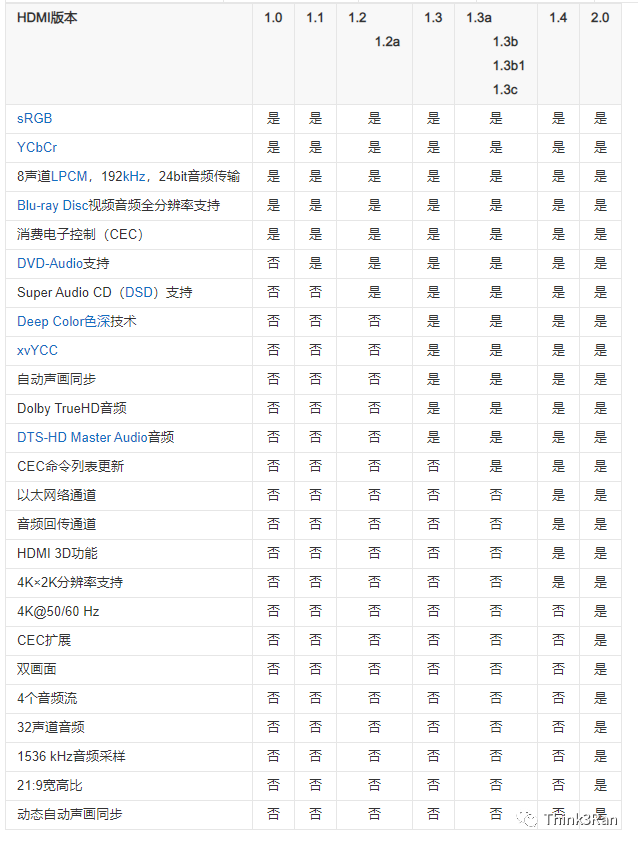

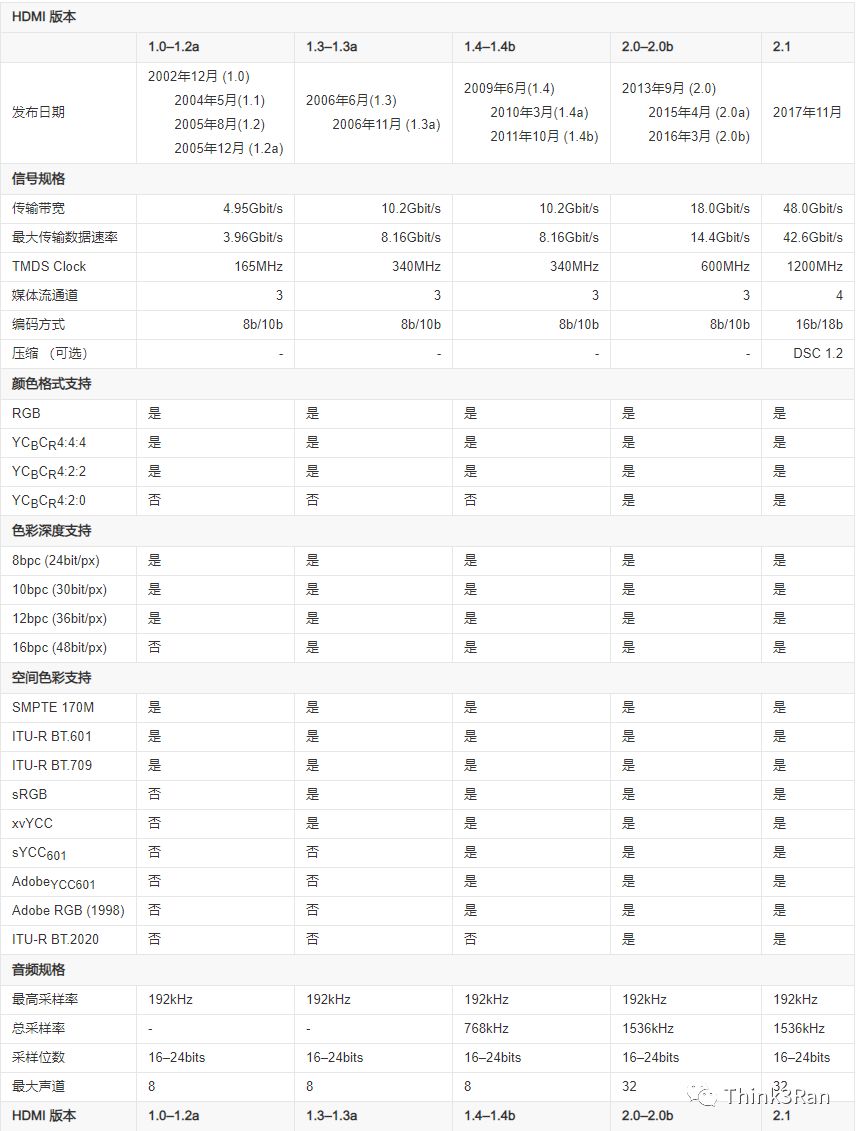

HDMI发布代数的区别:

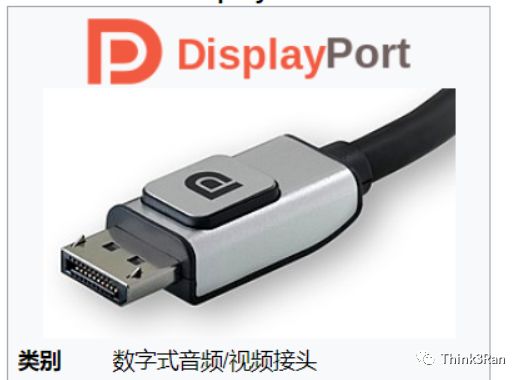

DP

DP: 英语DisplayPort是由PC和芯片制造商联盟开发并由视频电子标准协会（VESA）标准化的数字视频接口标准

1. 基于小数据包的协议

2. 设计为支持内部芯片之间的连接

3. 允许与单个DVI / HDMI向后兼容；双DVI / HDMI和模拟VGA连接器需要转换连接器.

4. 支持RGB和YCbCr色彩空间（ITU-R BT.601和BT.709格式）.

5. 辅助通道可用于触摸面板数据，USB链接，相机，麦克风和其他设备.

6. 更少的通道和嵌入式时钟减少了射频干扰“ RFI”.

7. 支持USB Type-C.

8. 支持144Hz刷新率

9. DP1.4的带宽高达32.4Gbps，可以支持8K 60Hz，4K 120Hz HDR高清晰度.

10. 8bit / 10bit数据传输

11. 开放和可扩展的标准可以加速普及.

12. 支持6、8、10、12和16位色深.

13. 电缆的总带宽保证为3米长.

14. 保证的1080p有效传输带宽为5米长.

15. 支持128位AES DisplayPort内容保护（D），版本1.1还支持40位HDCP.

16. 内部和外部链接均受支持，这使计算机制造商可以降低成本.

17. DisplayPort 1.2支持MST（多流传输），并且一个DP可以连接到多个显示器. 要使用此功能，显示器需要支持DP 1.2菊花链，或使用MST Hub将一个DP分成三个.

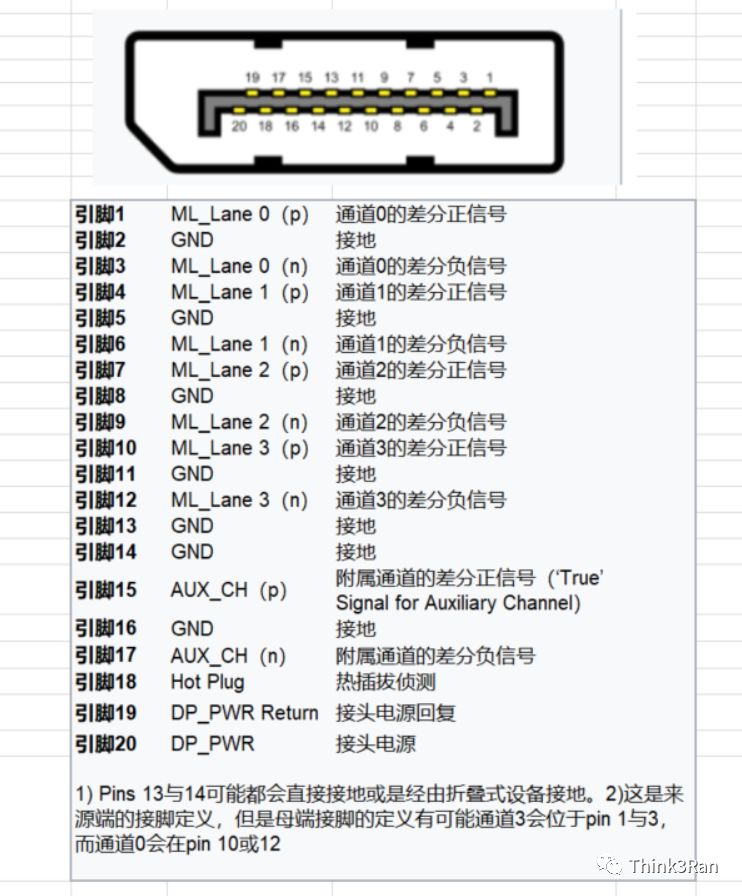

连接器类型:
