用LED芯片制作成的模拟条图替代仪表指针的新阶段

在中国，由LED芯片制作的模拟条形图通常称为LED灯条显示（以下称为灯条或灯条显示），它们以Ber Graph（条形）命名，即灯条在国外。用光束代替指针以反映工业过程控制的模拟量具有其特殊的优势。

内容

1.什么是LED光束

自1990年代以来，我国的光电子工业中的LED芯片作为一种新的光源迅速发展，不仅创造了巨大的新兴市场，而且越来越广泛地被使用。从数字管和发光二极管制成的信号灯的普及到LED屏幕的推出，它几乎已在每个城市和每个公司中占有一席之地。仪器行业也不例外，它也进入了一个新的阶段，即将由LED芯片制成的模拟条形图替换仪器指针。 LED光束的模拟条形图是仪表指针的优先更新产品。另外，与其他光束相比，LED光束具有自己的特点：与等离子光束相比，没有高压源。与液晶光束显示器相比，它不需要背景光源，可见性广并且相对便宜。与真空荧光显示器相比，所需的驱动电路简单，耐冲击性好。

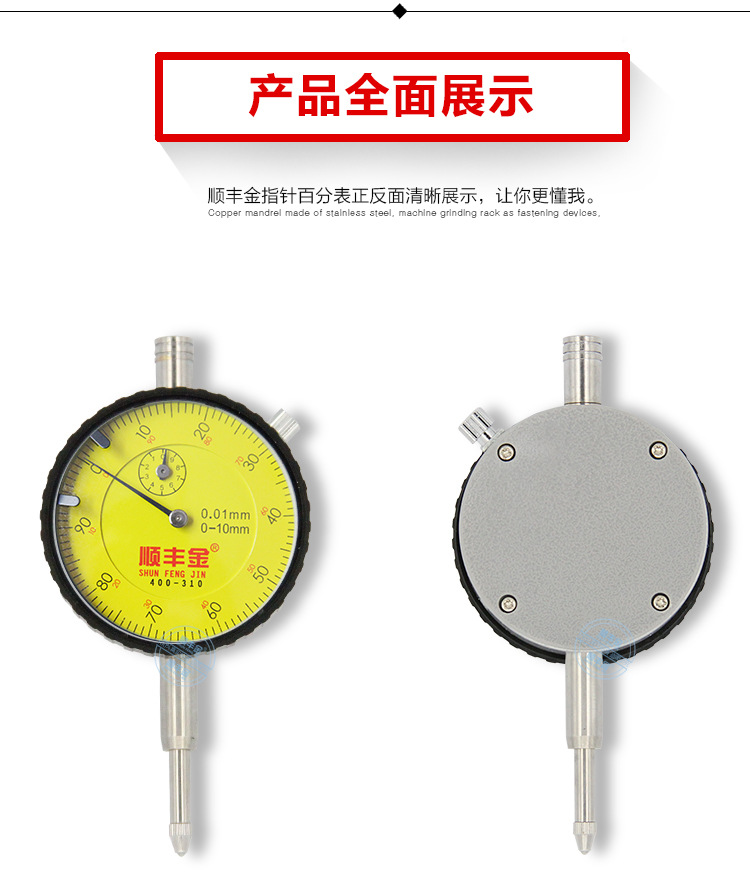

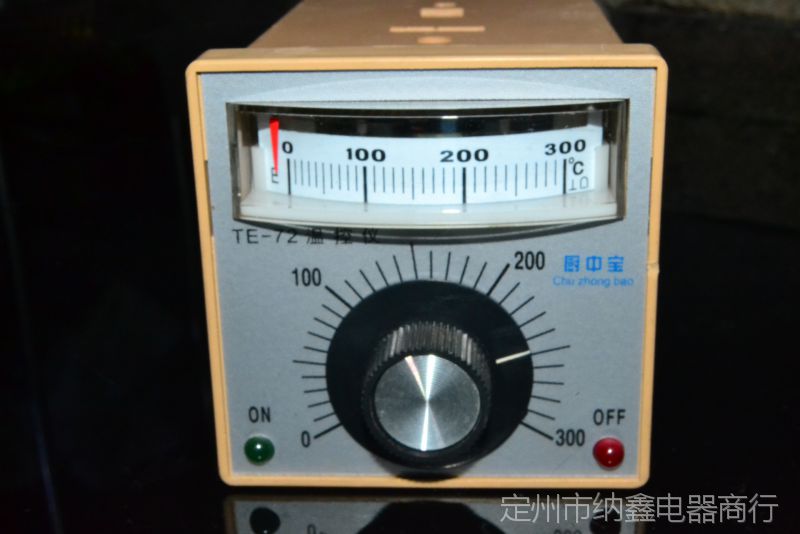

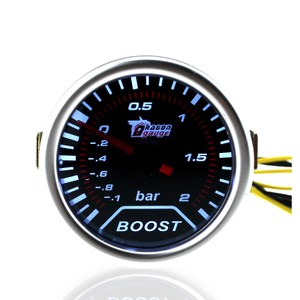

（图片来自互联网）

大量事实证明，在我国加入WTO的新形势下，使用LED光束显示器代替仪表指针已成为仪表行业的新趋势。

2. LED光束分类

分类：

为了代替仪表指针的需要，我国的LED光束显示器有很多品种和规格。基本上有三个规格，二十多个品种。

这三个规范是：

第101行：显示精度为1％

第51行：显示精度为2％

第41行：显示精度为2. 5％

二十多个品种是：

通用尺寸的10 1、 5 1、 41线光束分为两种：共阴极和共阳极（如图所示）。以101线为例，由于码片间距为1mm，0. 9、 0.从75mm变化，所以光束大小分为A，B，C，D，E等满足各种需求。

由于大多数品种的光束尺寸都是根据指​​针式仪器尺寸的原型设计的，因此为当前显示方式的技术改造带来了方便。如果将光束和数字管设计在仪器的同一面板上，则可以实现模拟和数字的双重显示，这与当前国际仪器显示模式的新趋势相吻合。

与其他LED光电器件的生产相比，LED光束显示器的生产有其自身的特殊困难。

1、诸如指示灯，数字管和橡胶塑料管之类的光电产品都已用环氧树脂固化。这种封装为LED芯片的抗振动和抗氧化带来了很大的好处。如果光柱显示器采用相同的包装方法，则会引起整个光带的衍射并影响计数。因此，在烧结和焊接之后，必须将其“悬浮”在光栅盖中，以防止振动和氧化引起一系列问题。

2、指示灯，数字管和橡胶塑料管中使用的芯片密度相对较低，通常约为1到20个芯片，而条形图用作模拟条形图的计数器，需要完全成型灯条需要放置在106mm长的电路板上，带有101个LED芯片，密度高，工艺复杂。

3、单独使用或组合使用指示灯，数码管，橡胶管和塑料管以及其他产品，并且光束与101个芯片组合必须使用光折射原理作为点光源透明盖子的13到15个光栅是分阶段的，以完成从点到线的每个芯片的显示。

3. LED光束应用

应用程序：

自1990年代以来，我国的光电子产业中的LED芯片已作为一种新的光源而迅速发展，创造了一个巨大的新兴市场，并具有越来越多的应用。

仪器行业也进入了一个新的阶段，即用由LD芯片制成的模拟条形图代替仪器指针。在我国加入世界贸易组织的新形势下，用LED光束显示器代替仪表指针已成为仪表行业的新趋势。
