液晶显示器驱动板输出的数字信号外文名LVDS信号

除了RGB数据信号外，LCD驱动器板输出的数字信号还包括水平同步，垂直同步和像素时钟信号。像素时钟信号的最大频率可以超过28MHz。采用TTL接口，数据传输速率不高，传输距离短，抗电磁干扰能力较差，会对RGB数据产生一定的影响；另外，TTL多通道数据信号是通过电缆传输的，整根电缆的数量达到几十条线，不仅连接不方便，而且也不适合超薄的趋势。使用LVDS输出接口传输数据可以轻松解决这些问题，并实现高速，低噪声，远距离和高精度的数据传输。中文名称LVDS信号外国名称Low Voltage Differential Signaling意思是低压差分信号技术接口公司美国NS公司属于科技类电视本质数字视频信号传输方式具有低噪声和低功耗的特点interface1接口2组成3电路类型4芯片介绍5信号传输输入？输出1接口编辑那么，LVDS输出接口是什么？ LVDS或低压差分信号是低压差分信号技术接口。它是美国NS公司（美国国家半导体公司）开发的一种数字视频信号传输方法，用于克服在TTL电平模式下传输宽带高比特率数据时高功耗和大EMI电磁干扰的缺点。

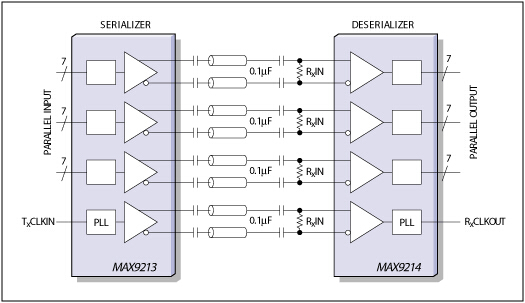

LVDS输出接口使用极低的电压摆幅（约350mV）在两条PCB迹线或一对平衡电缆上差分传输数据，即低压差分信号传输。使用LVDS输出接口，可以在差分PCB线路或平衡电缆上以几百Mbit / s的速率传输信号。由于低电压和低电流驱动模式，因此实现了低噪声和低功耗。 LVDS输出接口已广泛用于17英寸及以上的LCD监视器。 2组成编辑在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS）和液晶面板侧的LVDS输入接口电路（LVDS）。 LVDS将TTL电平并行RGB数据信号和驱动器板的主控制芯片输出的控制信号转换为低压串行LVDS信号，然后将该信号发送至LCD面板侧的LVDS。串行信号转换为TTL电平并行信号，并将其发送到LCD屏幕定时控制以及行和列驱动电路。图1所示为LVDS接口电路的组成图。在数据传输过程中，还必须包含时钟信号。 LVDS接口使用差分信号对进行传输，而与数据传输或传输时钟无关。

所谓信号对，是指在LVDS接口电路中，每个数据传输通道或时钟传输通道的输出是两个信号（正输出端子和负输出端子）。应当注意，不同的液晶显示器在驱动板上具有不同的LVDS。某些LVDS是一个或两个独立的芯片（例如DS90C383）），有些则集成在主控制芯片中（例如，主控制芯片gm5221集成了LVDS）3电路类型编辑与TTL输出接口和LVDS输出接口也分为以下四种类型：（l）此接口电路中的单个6位LVDS输出接口，通过单通道传输，每个原色信号都使用6位数据，总共18位RGB数据，因此也称为18位或18位LVDS接口。（2）该接口电路中的双6位LVDS输出接口，它采用双通道传输，每个主彩色信号采用6位数据，其中奇数通道数据为18位，偶数通道数据为18位，共36位RGB数据，因此也称为36位或36位。位LVDS接口。（3）单个8位LVDS输出接口在此接口电路中，单通道传输采用，每个原色信号使用8位数据，总共24位RGB数据，因此也称为24位或24位LVDS接口。

（4）此接口电路中的双通道8位LVDS输出接口，使用双通道传输，每个原色信号使用8位数据，其中奇数通道数据为24位，并且偶数通道数据为24位，总共48位RGB数据，因此也称为48位或48位LVDS接口4芯片介绍和编辑典型的LVDS发射芯片分为四个通道，五个通道和四个通道。十个通道。以下为简要介绍。（1）四个通道LVDS发送芯片图2显示了四通道LVDS发送芯片（DS90C365））的内部框图。它包含三个数据信号（包括RGB，数据使能DE，水平同步信号HS和垂直同步信号VS）通道和一个时钟信号传输通道。4通道LVDS芯片主要用于驱动6bit LCD面板。使用四通道LVDS芯片可以形成一个6位LVDS连接电路和奇数/双双6位LVDS接口电路。 （2）五通道LVDS芯片图3显示了五通道LVDS芯片（DS90C385）的内部框图。它包含四个数据信号（包括RGB，数据使能DE，水平同步信号HS，垂直同步）信号vs）通道和一个时钟信号发送通道。五通道LVDS发送芯片主要用于驱动8bit LCD面板。

使用五通道LVDS芯片主要用于形成单个8位LVDS接口电路和奇/偶双8位LVDS接口电路。 （3）十通道LVDS发送芯片图4显示了十通道LVDS发送芯片（DS90C387）的内部框图。它包含八个数据信号（包括RGB，数据使能DE，行同步信号HS，场VS）通道和两个时钟信号传输通道。十通道LVDS传输芯片主要用于驱动8bit LCD面板。十通道LVDS传输芯片主要用于形成奇/偶双8位LVDS位接口十通道LVDS在发送芯片中设置了两个时钟脉冲输出通道，目的是为了更灵活地适应不同类型的LVDS接收芯片；当LVDS接收电路也使用十通道时LVDS接收芯片只需要一个通道，时钟信号就足够了；当LVDS接收电路使用两个五通道LVDS接收芯片时，十通道LVDS发送芯片需要为每个LVDS接收芯片提供独立的时钟信号。5信号传输编辑LVDS发送芯片的输入信号来自主控芯片，输入信号包括RGB数据信号，时钟信号和控制信号三种。 ①数据信号：为了便于描述，将RGB信号，数据选通DE和水平和垂直同步信号都计为数据信号。

在用于6bit LCD面板的四通道LVDS传输芯片中，共有18个RGB信号输入引脚，分别是R0〜R5红色原色数据（6bit红色原色数据，R0是最低有效位， R5是最高有效位）六，G0〜G5绿色原色数据六，B0〜B5蓝色原色数据六；一个显示数据使能信号DE（数据有效信号）输入引脚；一线同步信号HS输入引脚； 1个场同步信号VS输入引脚。换句话说，四通道LVDS发送芯片中有21个数据信号输入引脚。在用于8位LCD面板的五通道LVDS芯片中，共有二十四个RGB信号输入引脚，它们是红色原色数据R0〜R7（8位红色原色数据，R0是最低有效位，R7 （是最高有效位））八，绿色原色数据G0〜G7八，蓝色原色数据B0〜B7八；一个有效的显示数据使能信号DE（数据有效信号）输入引脚；一线同步信号HS输入引脚；一场同步信号VS输入引脚；备用输入引脚。换句话说，在五通道LVDS芯片中，总共有28个数据信号输入引脚。应该注意的是，LCD面板的输入信号中必须有DE信号，但是某些LCD面板仅使用单个DE信号，而不是水平和垂直同步信号。

因此，当应用于不同的LCD面板时，某些LVDS发射芯片可能只需要输入DE信号，而有些则需要同时输入DE以及水平和垂直同步信号。 ②输入时钟信号：像素时钟信号，也称为数据移位时钟（在LVDS芯片中，将输入的并行RGB数据转换为串行数据时使用移位寄存器）。像素时钟信号是传输数据和读取数据信号的参考。 ③待机控制信号（POWER DOWN）：当该信号有效时（通常为低电平），LVDS发送芯片中的时钟PLL锁相环电路的电源将关闭，并且IC的输出将变为停了④数据采样点选择信号：用于选择时钟脉冲的上升沿或下降沿以读取输入的RGB数据。某些LVDS芯片可能未设置待机控制信号和数据采样点选择信号，但除了上述两个控制信号之外，还设置了其他一些控制信号。输出LVDS芯片将并行输入的TTL电平RGB数据信号转换为串行LVDS信号，然后将其直接发送到LCD面板侧面的LVDS芯片。 LVDS发送芯片的输出是低摆幅差分对信号，通常包含一个通道的时钟信号和几个通道的串行数据信号。由于LVDS芯片以差分信号的形式输出，因此输出信号为两线，一条线输出正信号，另一条线输出负信号。

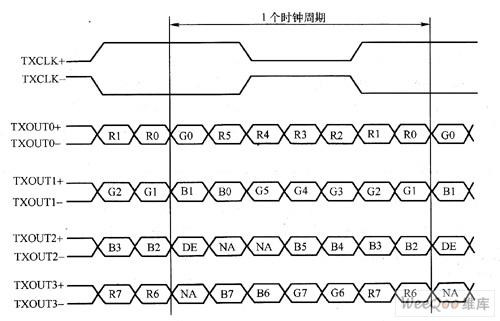

①时钟信号输出：LVDS发送芯片输出的时钟信号频率与输入时钟信号（像素时钟信号）的频率相同。时钟信号的输出通常表示为：TXCLK +和TXCLK-。时钟信号占用LVDS发送芯片的一个通道。 ②LVDS串行数据信号输出：对于四通道LVDS发送芯片，串行数据占用三个通道，其数据输出信号通常表示为TXOUT0 +，TXOUT0－，TXOUT1 +，TXOUT1－，TXOUT2 +，TXOUT2－。对于五通道LVDS芯片，串行数据占用四个通道，其数据输出信号通常表示为TXOUT0 +，TXOUT0－，TXOUT1 +，TXOUTI－，TXOUT2 +，TXOUT2－，TXOUT3 +，TXOUT3－。对于十通道LVDS芯片，串行数据占用八个通道，其数据输出信号通常表示为TXOUT0 +，TXOUT0－，TXOUT1 +，TXOUT1－，TXOUT2 +，TXOUT2－，TXOUT3 +，TXOUT3－，TXOUT4 +，TXOUT4－，TXOUT5 + ，TXOUT5 －，TXOUT6 +，TXOUT6－，TXOUT7 +，TXOLT7－。如果仅看电路图，则无法从LVDS发送芯片的输出信号TXOUT-和TXOUT0 +看到它包含的信号数据以及这些数据的排列方式（或这些数据的格式）。实际上，由不同制造商生产的LVDS发送芯片可能具有不同的输出数据排列。因此，LCD驱动板上的LVDS发送芯片的输出数据格式必须与LCD面板LVDS接收芯片所需的数据格式相同，否则驱动板和LCD面板将不匹配。这也是更换LCD面板时必须考虑的问题。
