显示器扫描的场频60,场信号的消隐

显示器的扫描模式分为逐行扫描和隔行扫描：逐行扫描是从屏幕左上角的一个点扫描，然后从左向右逐点扫描。扫描一条线后，电子束将返回到屏幕左侧的下一行。起始位置。在此期间，CRT消隐电子束。在每行的末尾，它与行同步信号同步；当扫描所有行时，形成一个帧，并使用场同步信号进行场同步，然后回扫到屏幕的左上角，并同时执行垂直消隐，以开始下一帧。隔行扫描是指在电子束扫描期间每隔一行扫描一次，然后在完成一个屏幕后返回以扫描其余行。交错的显示屏闪烁得非常厉害，以至于会使用户的眼睛疲劳。

完成线扫描的时间称为水平扫描时间，其倒数称为线频率；完成一帧（全屏）扫描的时间称为垂直扫描时间，其倒数称为场频率，即刷新屏幕的频率，常见的是60Hz，75Hz等。标准VGA显示器的场频为60Hz，线频为31.5KHz。

行场消隐信号：它针对旧显像管的成像扫描电路。电子发射的电子束从屏幕的左上角向右扫描。扫描完一条线后，必须将电子束从右移回左侧以扫描第二条线。在运动过程中，必须将信号添加到电路中，以使电子束无法发射。否则，此反激线将破坏屏幕图像。防止反激线的信号称为消隐信号，场信号的消隐也相同。

显示带宽：带宽是指显示器可以处理的频率范围。显示带宽代表显示器显示能力的全面指标，是指每秒扫描的像素数。计算公式：B = r（x）×r（y）×V。如果它是刷新率为60Hz的VGA，则其带宽最高为640x480x60 = 18.4MHz，刷新率为70Hz，分辨率为1024x768 SVGA的带宽为1024x768x70 = 55.1MHz。

一.时钟频率：以800x600 @ 60Hz为例

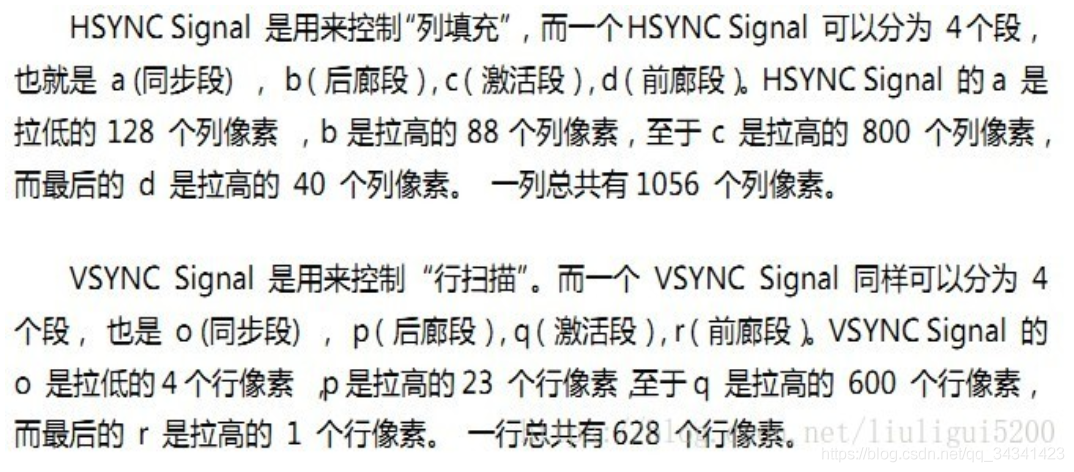

每个场对应628个线周期（628 = 4 + 23 + 600 +1)，其中600是显示线。每个场都有一个场同步信号，脉冲宽度是4个线周期的负脉冲该行包括1056点时钟（1056 = 128 + 88 + 800 + 40），其中640点是有效显示区域，每行具有行同步信号，脉冲宽度为128点时钟。我们可以看到：线路频率为628 * 60 = 37680Hz，需要点时钟频率：628 * 1056 * 60约为40MHz。

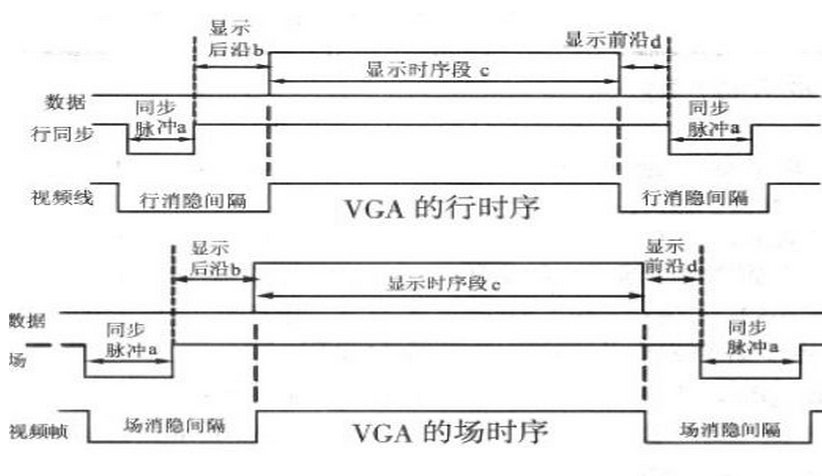

VGA时序分析：

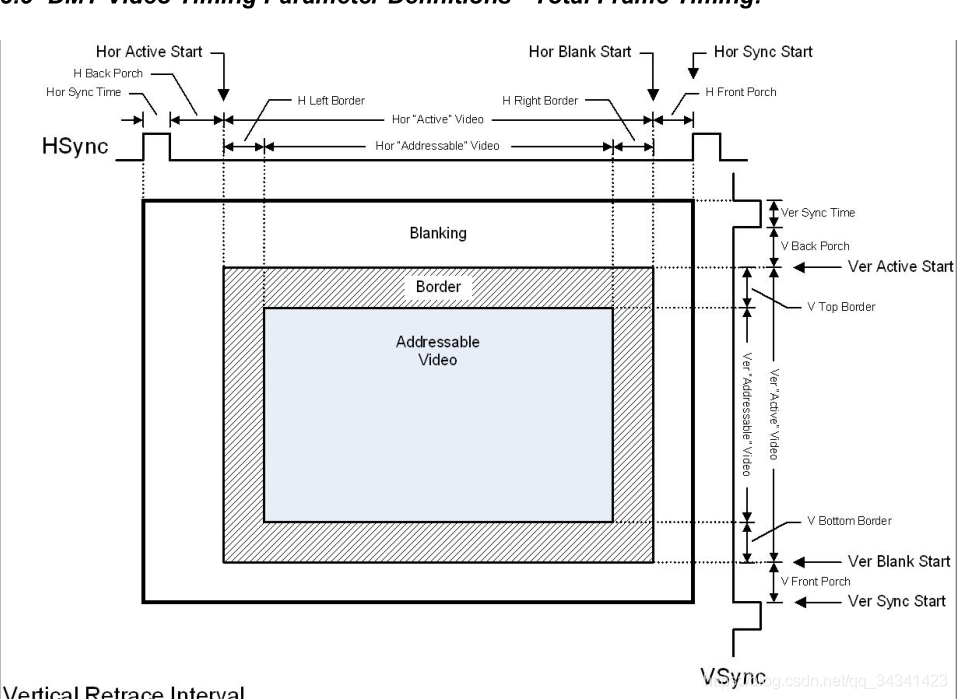

VESA中行定时和场定时的定义需要四个部分：同步脉冲（Sync a），显示后沿（后沿b），显示间隔c和显示前沿（前沿d）。 VGA行业标准显示模式要求：水平同步和垂直同步均为负，即同步脉冲需要负脉冲。

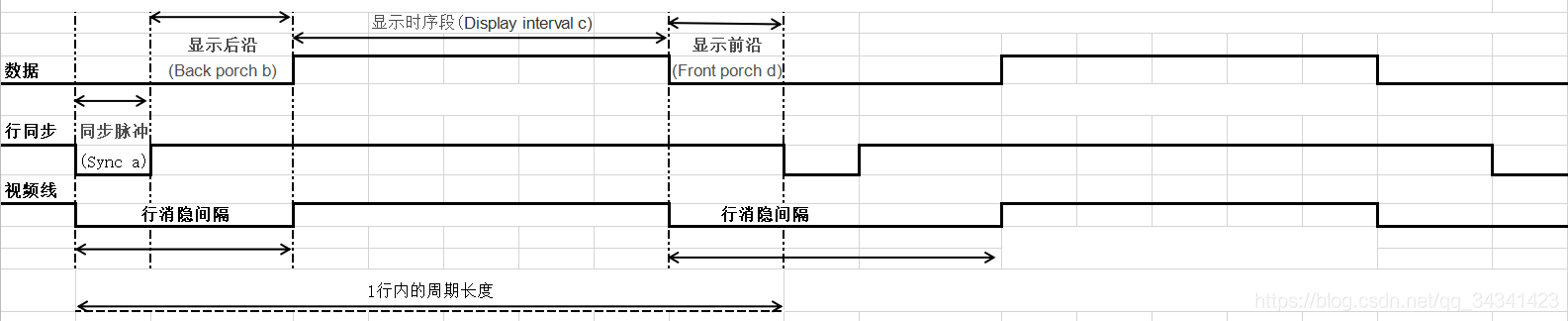

从VGA的行时序中可以看出：每条线都有一个负线同步脉冲（Sync a），它是数据线的结束标记和下一行的开始标记。在同步脉冲成为显示后沿（后沿b）之后，在显示间隔（显示间隔c）内，显示器开启，RGB数据驱动一行上的每个像素显示一行。在该行的末尾是Front d。在显示间隔（显示间隔c）之外，没有图像投影到屏幕上以插入消隐信号。同步脉冲（Sync a），显示后沿（后沿b）和显示前沿（前沿d）均在水平消隐间隔（Horizo​​ntal Blanking Interval）内。消隐有效时，RGB信号无效，并且屏幕不显示数据。

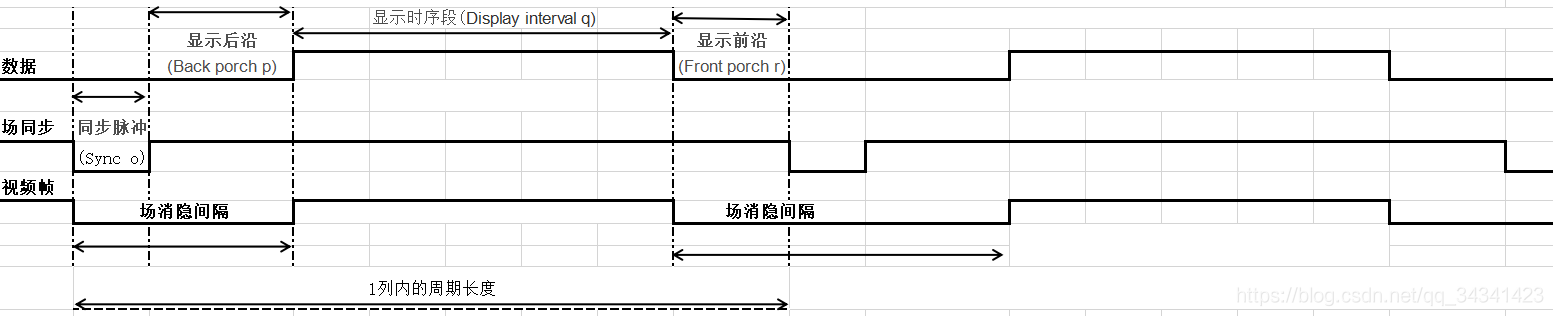

VGA的场时序与行时序基本相同。每帧的负极性脉冲（Sync a）是一帧的结束标记和下一帧的开始标记。显示数据是一帧的所有行数据。

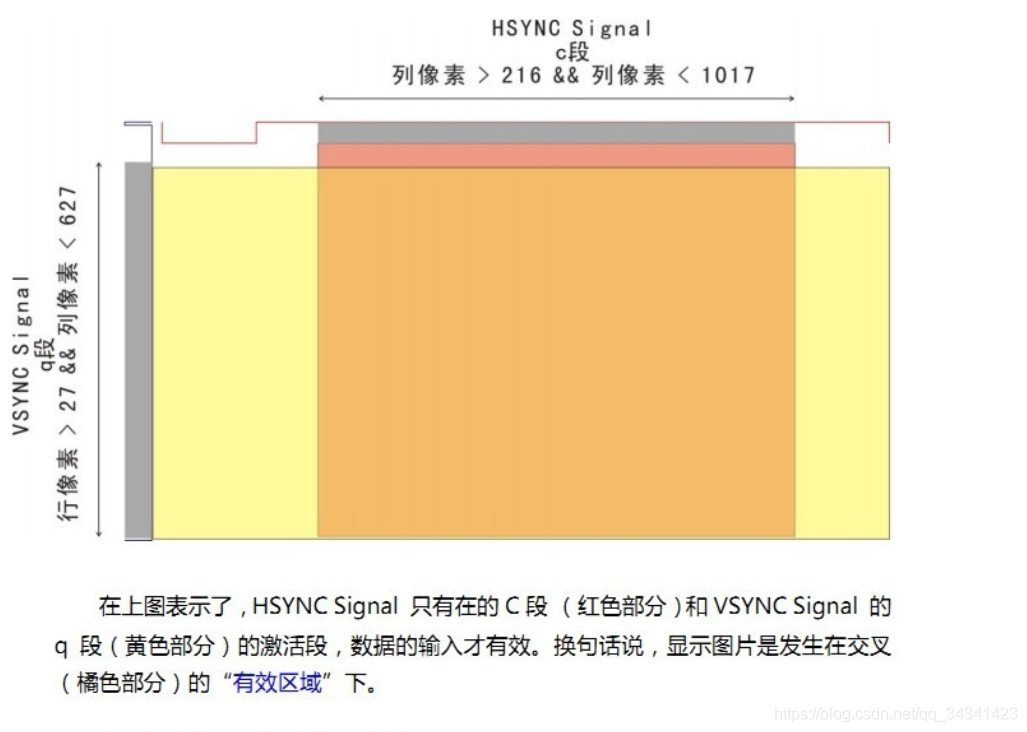

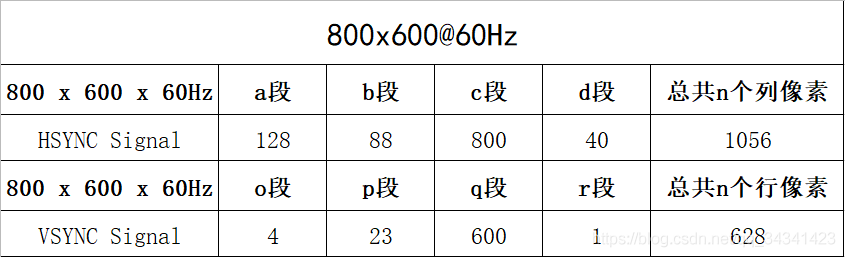

以800x600 @ 60Hz分辨率为例来说明VGA时序：

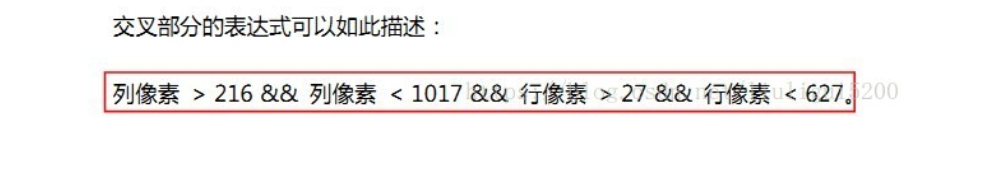

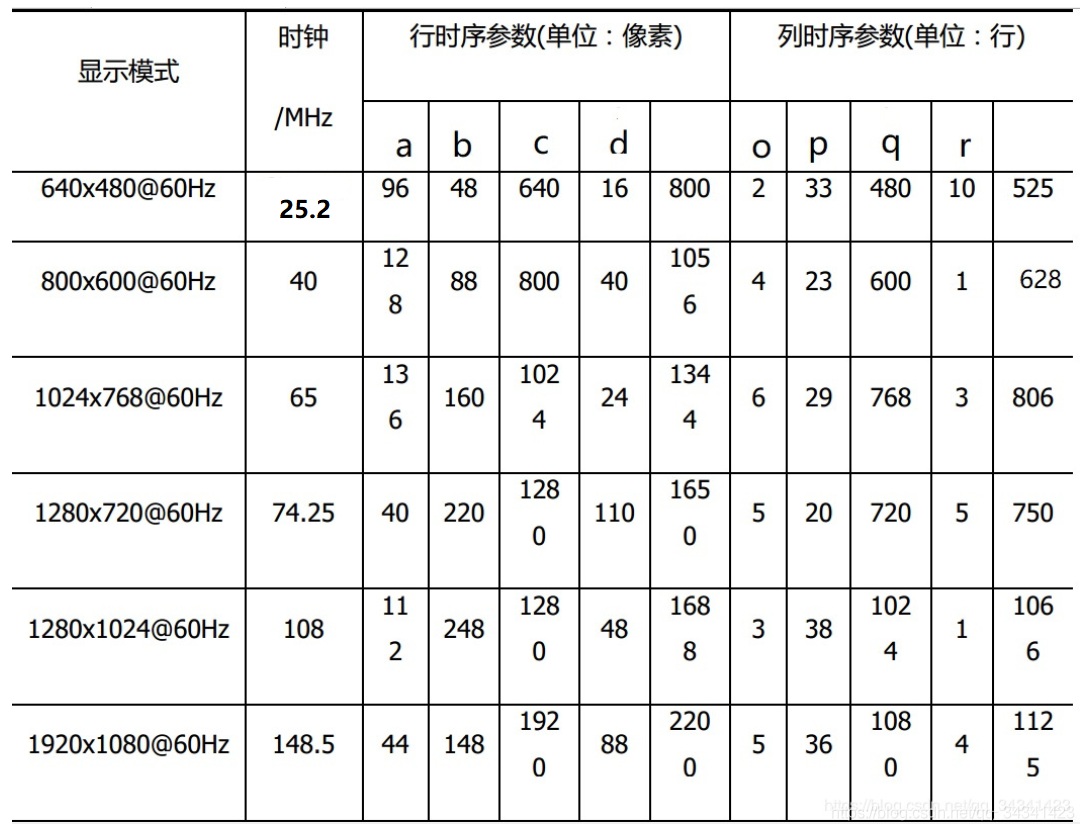

二.其他监视器的时钟分配

1280 * 800 @ 60Hz：

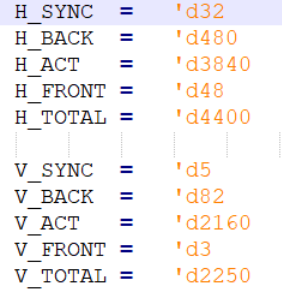

4k：

HFP前沿（线的前肩），HBP后沿（线消隐），HSW线同步，HACTIVE线有效；

VFP前沿（前肩），VBP后沿（垂直消隐），VSW场同步，VACTIVE场有效；
