液晶显示器的界面类型

液晶显示器的界面类型

显示接口是指显示器和主机之间的接口，通常有三种类型：DVI，HDMI和15针D-Sub：

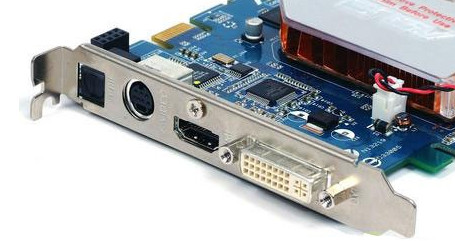

DVI数字输入接口：DVI（数字视觉接口，数字视频接口）是近年来随着数字显示设备的发展而开发的一种显示接口。在普通模拟RGB接口的显示过程中，计算机的图形卡必须首先进行数字/模拟转换，以将数字信号转换为模拟信号并将其传输到显示设备。在数字显示设备中，必须进行模拟/数字转换。模拟信号将转换为数字信号，然后显示。两次转换后，不可避免地会丢失一些信息，这也对图像质量产生一定的影响。在DVI接口中，计算机将显示信息以数字信号的形式直接传输到显示设备，从而避免了第二次转换过程。因此，从理论上讲，使用DVI接口的显示设备的图像质量更好。此外，DVI接口可实现真正的即插即用和热插拔，而无需在连接过程中关闭计算机和显示设备。现在，许多LCD监视器都使用此接口，并且使用DVI接口的CRT监视器的比例相对较小。应该注意的是，某些LCD监视器的DVI接口现在支持HDCP协议，为观看受版权保护的高清电影和电视奠定了基础。

HDMI数字输入接口：HDMI的英文全称是“高清多媒体”，中文是高清多媒体接口。 HDMI接口可以提供高达5Gbps的数据传输带宽，并且可以传输未压缩的音频信号和高分辨率视频信号。同时，在信号传输之前不需要执行数字/模拟或模拟/数字转换，这可以确保最高质量的视频和音频信号传输。使用HDMI的优点是：与当前需要连接多条电缆的情况不同，只需要一根HDMI电缆即可同时传输音频和视频信号。同时，由于无线数字/模拟或模拟/数字转换，可以获得更高的音频和视频传输质量。对于消费者来说，HDMI技术不仅可以提供清晰的图像质量，而且还可以大大简化家庭影院系统的安装，因为音频/视频使用同一根电缆。 HDMI接口支持HDCP协议，为观看受版权保护的高清电影和电视奠定了基础。

2002年4月，日立，松下，飞利浦，硅图像，索尼，汤姆逊和东芝等7家公司成立了HDMI组织，并开始开发致力于数字视频/音频传输的新标准。 2002年底，颁布了高清数字多媒体接口的HDMI1.0标准。到2006年底，已经发布了1.3版本。主要变化是进一步增加带宽以促进传输。高分辨率和色彩深度。 HDMI与DVI引脚兼容，但使用不同的封装。与DVI相比，HDMI可以传输数字音频信号，并增加对HDCP的支持，同时提供更好的DDC可选功能。 HDMI支持5Gbps的数据传输速率，并且可以传输15米的距离，足以应付1080p视频和8声道音频信号。而且，由于对1080p视频和8声道音频信号的要求低于4GB / s，因此HDMI仍有很大余地。这样就可以用一根电缆分别连接DVD播放器，和PRR。此外，HDMI支持EDID和DDC2B，因此具有HDMI的设备具有“即插即用”功能。信号源和显示设备将自动“协商”以自动选择最合适的视频/音频格式。

15针D-Sub输入接口：

由于设计和制造原因，CRT彩色显示器也称为VGA接口，只能接受模拟信号输入。最基本的包括R \ G \ B \ H \ V（分别是红色，绿色，蓝色，线条，字段）5个分量，无论连接哪种类型的接口，信号至少都包含上述5个分量。大多数PC图形卡最常见的接口是D-15，它是D形的三排15针插座，其中一些没有用，并且用于连接的信号线也空着。除了这五个必不可少的组成部分外，最重要的是在1996年之后将DDC数据组成部分添加到彩色显示器中，以读取显示器的EPROM中记录的相关彩色显示器品牌，型号，生产日期和顺序。信息内容，例如数字，索引参数等，以实现WINDOWS所需的PnP（即插即用）功能。

除了上述三个常用接口外，还有一个ADC接口，这是Mac显示器的专用接口。最大的特点是数据线和电源线是在一起制作的，因此显示器只需要一根电缆，就可以满足苹果计算机的清新时尚风格。
