解决方案：变电站验收经验共享，XGN15-12环网柜典型问题分析

讨论笔者在客户变电站项目验收期间发属封闭开关柜（简称环网柜），主要用于电压为3kV，6kV，10kV的三相交流电力系统中的环网供电和电能和50Hz分配单元的频率。环形网络柜的主开关和柜体为固定安装。主回路系统的每个隔室都有一个压力释放装置和一个通道。每个隔间均已可靠接地并良好密封。机箱防护等级达到IP3X。

FL（R）N36-12D三位置负载开关安装在开关室内。负载开关的外壳由环氧树脂制成，并填充有六氟化硫（SF6）气体）。可以关闭。负载电流和变压器空载电流，并且可以断开或闭合一定距离的电容性电流电缆线或电容器组，其中，负载开关和熔断器组合电器柜可一次断开额定短路电流，并可用作变压器和其他设备的出线保护。

环形网络柜简化了变电站的操作电源和继电保护装置。采用低成本，小型负荷开关-高熔断率组合电器作为变压器的开（合）保护，减少了客户的变电站面积，节省了设备投资，基本可以满足用户的要求。变电站的日常运行要求受到电力用户的普遍欢迎。随着这种简化布线的逐步推广，XGN15-12高压环网柜已广泛应用于客户变电站。

问题分析

目前，苏州地区市场上这种柜子的生产厂家很多，生产工艺和质量也有很大差异。本文主要分析和讨论作者在验收工作中发属螺钉固定，而下部用塑料螺钉固定。该结构的下部板的上部的紧固度显着高于下部的紧固度。实验数据表明，经过这种变形，压力施加到泄压板的上部至21N时，金属螺钉松动，而下部施加至9.8N时，金属螺钉弹出。

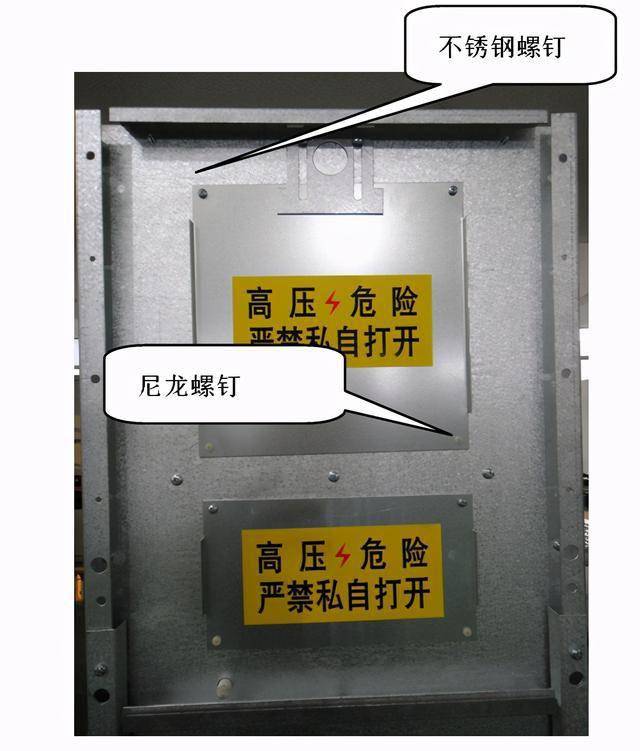

如果开关柜出属螺钉则保持固定。这样，泄压盖向下打开即可瞬间释放高温高压气体，可以避免直接冲击后面的操作人员。 （请参见图4）

图4改进的背压释放通道的

3隔离变压器的设置

在苏州的使用XGN15-12环形网络柜供电的客户变电站中，电压互感器避雷柜中的高压电视通常为10 /0.1 /0.1kV类型，其中之一是0.1kV次级线圈首先通过低压继电器通过中间继电器用220V电源开关，然后通过110 / 220V隔离变压器升压到220V，然后提供给工作电源电路。

为了提高可靠性，UPS和电池组通常与一个工作电源串联。双向电源切换后，主总线上还安装了UPS。由于客户变电站所购UPS的质量参差不齐，故障率较高，为避免UPS出现故障后两个运行电源同时发生故障，采用前一种设置方法（见图5），更加可靠）。

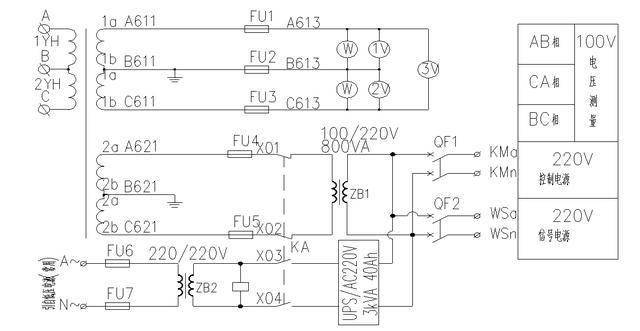

图5环形主机工作电源电路典型接线图

在实际的工程设计和设备制造中，高压电视工作电源电路通常会省略110 / 220V隔离变压器（即ZB 1）），而使用10 /0.1 /0.22kV相反，对于高压电视，其工作电源直接来自其220V次级。我认为这种连接方法不是理想的。

隔离变压器在电气设备中将电路的导体与其他电路的导体完全隔离方面发挥着作用。如果使用电视次级侧的220V次级，则将其直接提供给工作电源电路。由于电视次级侧已有效接地，一旦次级电路中发生外壳短路故障，故障电流就会通过接地电阻返回电源，并连接到故障设备上。外壳，故障电压值一般大于安全电压触摸值50V，有触电的危险。

如果使用隔离变压器，则隔离变压器的次级电路没有通往地面的中性点，因此次级电路的两根电线都与地面绝缘。此时，当发生外壳故障时，故障电流不会返回到电源。 ，系统对地的电容很小，故障电流几乎可以忽略不计。目前，没有触电的危险。

此外，由于隔离变压器实现了电气一次侧和二次侧之间的完全隔离，因此可以有效消除系统侧的谐波等干扰信号。当隔离变压器的负载侧发生单相接地事故时，不会在隔离变压器上方造成系统的单相接地，从而避免事故扩大。

结论

XGN15-12环网柜已经在市场上使用了很多年，整体技术设计和结构都比较成熟。但是，由于进入门槛低，因此也有许多制造商可以生产该产品。在激烈的市场竞争中，一些制造商常常对产品的细节不够重视，以降低价格。

本文主要针对作者在实际验收工作中发现的一些问题提出思想和建议，以供参考。希望这样可以不断提高设备制造商的产品质量，消除潜在的安全隐患，使客户的供电更加可靠，供电企业的电网更加安全。
