马赛克大屏幕显示系统

I. 工程设计目标

大屏幕显示系统在信息监视和事务处理中的优势，例如直觉，灵活性，可伸缩性和信息网络技术的适用性，已被命令管理所认识和重​​视. 通过公司的精心设计，该系统将体现出一套技术先进，功能齐全，性能稳定，安全可靠，操作方便，扩展方便，性价比高的大屏幕显示系统.

两个. 工程设计标准和规范

产品和工程过程中的所有活动均符合当前的国家法规和标准. 该系统包括但不限于设计，检查，安装等，符合当前的国家技术法规和标准. 对于我国尚未制定的规定，应当参照国际标准执行.

制定《视频显示系统工程技术规范》和《视频显示系统工程测量规范》国家标准.

²中国国家强制性产品认证（3C认证）

²质量体系标准ISO9001: 2008

²环境管理体系ISO14001: 2004

²中国地震烈度表GB / T17742-2008

²“外壳防护等级（IP代码）” GB4208-2008

²信息标准（GA216.1—1999计算机信息系统安全性等）

²电气标准（GA267—2000计算机信息系统雷电电磁脉冲安全防护规范）

²“信息技术设备安全” GB4943-2001

²“信息技术设备的干扰限值和测量方法” GB9254-2008

²“电磁兼容极限谐波电流发射极限” GB17625.1-2003

²“中国电气设备安装工程施工验收规范”（GBJ232-82）

²“系统接地形式和安全技术要求”（GBl4050-93）

²“计算机站点技术条件”（GB2887-2000）

²“建筑物和建筑物组综合布线系统工程设计规范”（GB50311-2007）

²“现代设计工程集成技术软件接口规范”（GB / T18726-2011）

²“建筑物综合综合布线系统”（YD / T926.2-2001. ）

²《有线电视系统工程技术规范》 GB50200-94

²“电视接收机确保与电缆分配系统兼容的技术要求” GB12323-90

²“非屏蔽双绞线系统现场测试传输性能规范”（EIA / TIATSB67）

²《高层民用建筑防火设计规范》 GB50045-95

²“工业企业通信设计规范” GBJ42-81

²“智能建筑设计标准” GBT50314-2006

²“电视广播接收机的测量方法” SJ / T11285-2003

²GB50260—1996电力设施抗震设计规范

²建筑抗震设计规范GBJ11—2001

²微型计算机GB50011-2010通用规范

²包装，储藏和运输图示标志GBT191-2008

大屏幕拼接墙在用户使用过程中是安全可靠的，不会对人和环境造成任何伤害. 检查内容如下:

²光学性能测试

²该单元已通过地震检查测试

²噪声检查测试

²防尘检查测试

3. 大屏幕显示系统3.1，项目规模

根据DLP拼接大屏幕系统的实际情况和相关要求，包括现场环境，系统功能和设备要求，并充分考虑系统的先进性，可靠性，耐用性和可扩展性，大屏幕拼接是精心设计的Show系统方案.

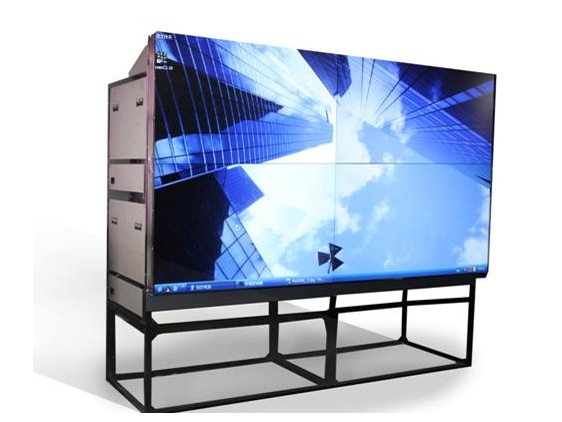

整个大屏幕显示系统包括DLP投影单元（包括投影盒，DLP投影仪，背投屏幕，内置图像处理模块），多屏幕拼接控制系统，控制软件系统和相关设备（框架，基座，电缆等）.

根据实际的项目实施经验，结合现场装修设计，组合的屏风底座可在现场定制. 同时，为方便安装和维护，投影单元柜后面的维护通道根据空间情况和现场统一设计预留一定数量的维护空间.

3.2. 系统架构

²控制系统采用标准化，网络化，系统化，开放的硬件结构；

²控制器支持所有访问信号的全屏显示，单屏显示和任意区域显示；该系统应该能够访问多种不同的图像类型；

²支持计算机信号输入: 2个网络（支持双网段），8个DVI信号； 8个VGA信号;

²支持视频信号输入: 16个视频信号；

²支持信号输出: 信号输出格式为DVI-D信号，信号输出数量与每行显示屏数量一致；

系统图

3.3，显示模式

整个系统实现了所有视频信号，流媒体信号，计算机信号和网络工作站信号的显示. 通过多屏拼接处理器，用户可以以窗口的形式灵活地控制和管理视频信号和工作站接口信号；通过矩阵组合单元内置的图像处理器还可以实现对视频信号和工作站接口信号的实时直接显示控制. 强大的控制软件可以实现便捷的开关操作.

以下是几种显示效果:

1. 功能分区显示方式

根据系统的工作分工，整个显示系统分为相应的显示区域，并且每个分区都是独立控制的. 每个系统的图像只能在系统的显示区域内漫游缩放和显示，以确保系统之间工作的独立性. 系统管理员具有整个墙和所有用户的控制权限. 必要时，系统管理员可以执行跨区域显示或全屏显示，并且所有功能都可以方便，快捷地实现.

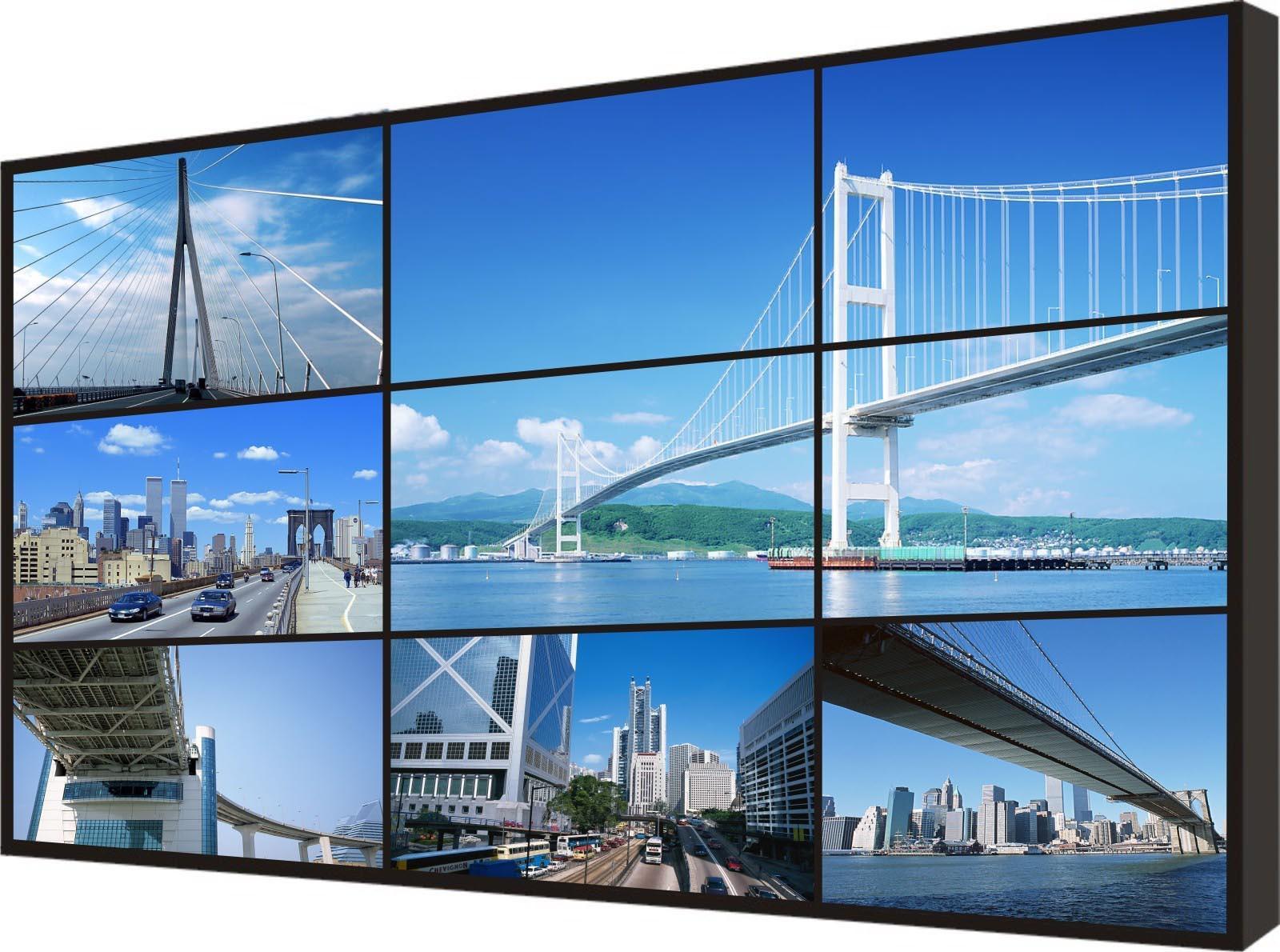

2. 全屏显示，高分辨率应用

多屏处理系统带动整个墙体形成超高分辨率的统一显示平台，可以在整个墙体上显示超高分辨率的，完整的网络图形GIS和GPS，或在兄弟单位和上级领导中当来参观学习时，可以方便，快捷地显示标语，欢迎词或高分辨率演示图片.

3. 视频信号显示

²复合视频信号: 复合视频信号主要用于监控信号，可以将每个点的视频监控信息传输到调度指挥中心-DLP大屏幕拼接显示墙系统的集中信息显示平台，并且可以在大屏幕上实现在特定区域中集中显示复合视频监控信号需要具有在单个屏幕上同时显示多个信号或在发生情况时放大并显示特定信号的能力.

²拼接控制系统的要求: 支持全标准视频输入信号，视频监视信息，摄像机，录像机，大小型视盘播放机，彩色物理投影仪和其他视频信号源，可以连接到显示单元或多路显示器. 屏幕处理器信号经过处理后，可以以窗口，无级缩放，跨屏或重叠等形式在投影显示墙上的任意位置任意移动.

4. 电脑信号显示

²RGB/ DVI信号: 主要是各种本地计算机信号，可集中显示各种管理数据信息或计算机图像信息（例如硬盘录像机），并通过矩阵访问拼接控制系统以实现任意缩放并在全屏漫游.

²拼接控制系统的要求: 由拼接控制系统收集并处理后，可以以窗口的形式快速显示在拼接墙上. 并且显示窗口可以缩放，跨屏幕移动，叠加或全屏显示等.

5. 显示网络信号

²网络台式计算机信号

网络计算机信号主要是远程计算机信号和超高分辨率计算机信号. 通过网络传输软件，可以实现网络信号的拼接控制，全屏任意，缩放和漫游.

对拼接控制系统的要求: 多网络连接功能，在大屏幕上打开无限制的网络窗口. 支持TCP / IP协议. 图形可以显示在单个屏幕上，跨屏幕拼接或全屏显示，没有延迟和抖动. 网络上的工作站通过网络将数据输入到控制器后，无论计算机以何种分辨率运行，它都将自动适应并以相同的分辨率显示，而不管原始工作站的显示屏和大屏幕的分辨率如何

²虚拟屏幕技术应用

引入的虚拟屏幕技术已应用于用户的工作站. 它将在工作站底部形成一个虚拟的高分辨率显示平台. 用户的应用程序可以像普通显示器一样在此平台上运行，其分辨率比普通显示器高. 显示分辨率要高出几倍（甚至数十倍）. 为了以物理方式将其与由图形卡驱动的监视器区分开，我们将虚拟显示界面称为虚拟屏幕. 虚拟屏幕显示平台的分辨率设计为水平（1400×M）像素和垂直（1050×N）像素，其中M是马赛克墙的列数，N是马赛克墙的行数. 通过监视器的显示能力突破了应用程序界面尺寸和分辨率的限制，成功解决了高分辨率界面的问题.

对拼接控制系统的要求: 多网络连接功能，整个屏幕的刷新时间短. 当图像内容更改时，仅处理更改的部分以优化网络负载并刷新响应时间.

结合使用Disp-Link和虚拟屏幕驱动程序，高分辨率图像网络传输的快速显示成为常态.

6. 流媒体网络信号

流媒体是近年来逐渐流行的一种信号格式. 它具有布线简单，传输距离长以及各种编码方法（例如H.264，MPEG-2 / 4，MJPEG和其他压缩编码方法）的优点. 为了提高图像质量，各个制造商都有不同的H.264压缩算法.

多屏拼接处理器系统的流媒体模块，通过构建开放的动态自适应解码库，解决了监控领域各种IP视频编码设备之间解码不兼容的问题，并在家里支持当前所有IP视频流格式和国外. 包括H.264，MPEG-2，MPEG-4和其他标准压缩编码格式（例如Haikang，Dahua，SONY，AVS，Hanbang，Boyan，Langchi，Yaao，Erics等国内主流制造商），高清（720P ，1080P等）压缩编码格式，用户定义的和其他压缩编码格式信号.

7. 各种信号组合显示
