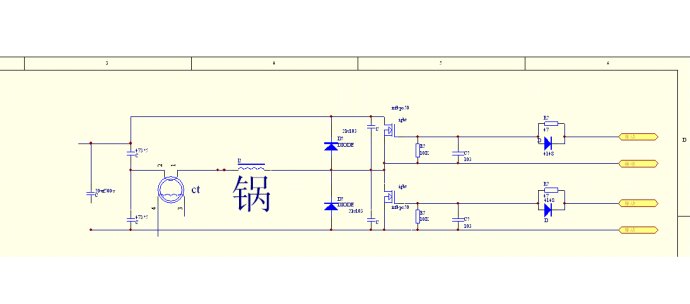

LC串联谐振吸收电路

在实际操作中吸收电路的作用是将输入信号中某一频率的信与去掉。图4-65所示是采用LC串联谐振电路构成的吸收电路。电路中的VT1构成一级放大器，U是输入信号，U是这一放大器的输出信号。Ll和Cl构成LC串联谐振吸收电路，其串联谐振频率为fo，它接在VT1输入端与地端之间。

(1)输入信号频率为fo。对于输入信号中频率为fo的信号，由于与Ll和Cl的谐振频率相同，Ll和Cl的串联电路对它的阻抗很小，频率为五的输入信号被Ll和Cl旁路到地而不能加到VT1基极，VT1就不能放大矗信号，当然输出信号中也就没有频率为fo的信号了。

(2)输入信号频率高于或低于石。对于输入信号中频率高于或低于fo的信号，由于与Ll和Cl的谐振频率不等，这时Ll和Cl串联电路失谐，其阻抗很大，其输入信号不会被Ll和Cl旁路到地，而是加到了VT1基极，经VT1放大后输出。从这一电抗器的频率响应特性中可以看出，输出信号中没有频率为fo的信号存在了。

串联谐振高频提升电路

采用LC串联电路构成的高频提升电路。电路中的VT1构成一级共发射极放大器，Ll和构成LC串联谐振电路，用来提升高频信号。Ll和串联谐振电路的谐振频率为五，它高于这一放大器工作信号的最高频率。

由于Ll和电路在谐振时的阻抗最小，与发射极负反馈电阻R4并联后负反馈电阻最小，因此此时的放大倍数最大。这样，接近fo的高频信号得到提升，图中放大器的频响特性曲线所示，不加Ll和时的高频段响应曲线为虚线，加入Ll和时的为实线，显然实线的高频段响应优于虚线。串联lc谐振电路q值

对于频率远低于fo的输入信号，Ll和电路对其没有提升作用。因为Ll和电路处子失谐状态，其阻抗很大，此时的负反馈电阻为R4。

输入LC并联谐振电路的信号频率是很广泛的，其中含有频率为谐振频率的信号。串联lc谐振电路q值在众多频率的输入信号中，电路只对频率为谐振频率的信号发生谐振，这时电路的阻抗最犬。谐振电路有一个频带宽度。在电路分析中，可以认为频带内的信号都与谐振频率的信号一样，被同样地放大或处理；但对频率偏离谐振频率的信号。总结：频带的宽度与Q值大小有关，Q值大，则认为没有受到放大或处理，这是电路分析要频带窄；Q值小，频带宽。
