最完整的5G通信产业链及其发展现状和市场分析

从上图可以看出，5G通信产业链主要包括以下五个重要环节: （1）网络规划与设计（技术前研究与网络建设规划）； （2）无线主设备（核心网，基站天线，射频）设备，光设备/光模块，小型基站等，无线支持，网络覆盖和优化链路的布局； （3）传输设备（无线设备之后需要无线传输链路，然后是光缆，系统集成，IT支持，增值服务等）； （4）终端设备（芯片和终端设备）； （5）操作员. 除上述五个重要环节外，还有（6）PCB / CCL产业链（用于基站射频，基带处理单元，IDC和核心网路由器等）； （7）介质波导滤波器（基站射频）.

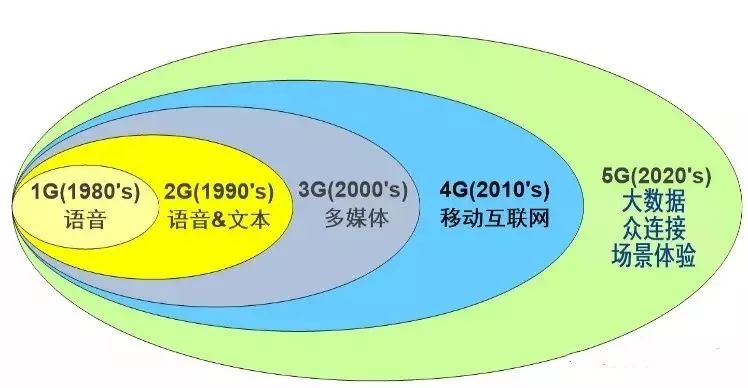

移动通信跨代演进路线

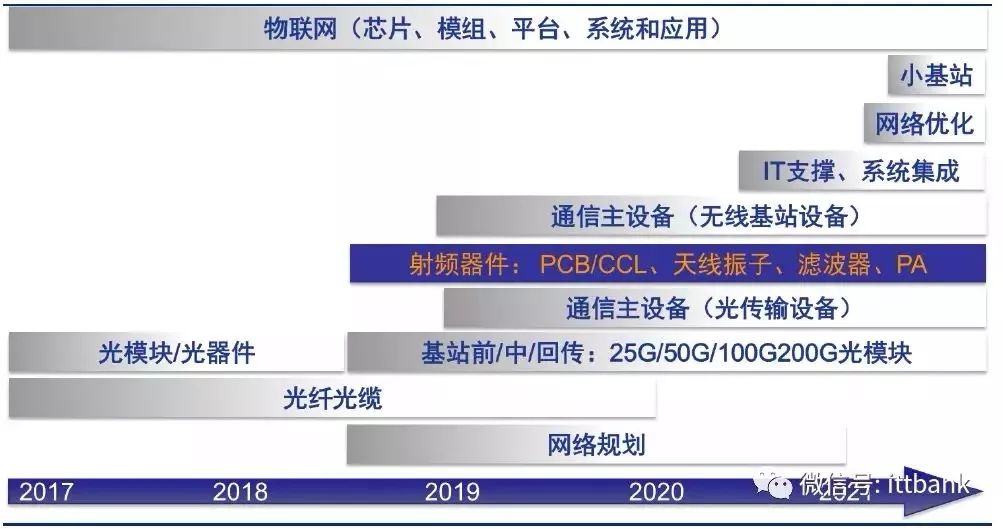

5G整个产业链时钟

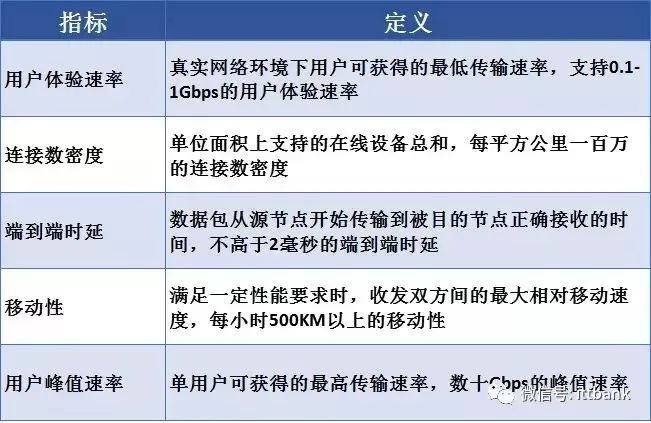

5G关键指标定义

操作员: 话语权向中国倾斜

运营商市场集中度很高，沃达丰拥有全球最广泛的覆盖范围，而中国移动拥有最多的用户数量. 在5G时代，沃达丰，中国移动等主流运营商实力强劲，恒强和中国运营商将拥有全球话语权.

根据GSMA Intelligence的数据，2015年至2016年全球移动运营商收入前十名是中国移动，Verizon，AT＆T，沃达丰，软银，德国电信，美国移动，NTT，电信和中国联通. 前十名运营商的移动业务收入占前三十名运营商总收入的76.39％.

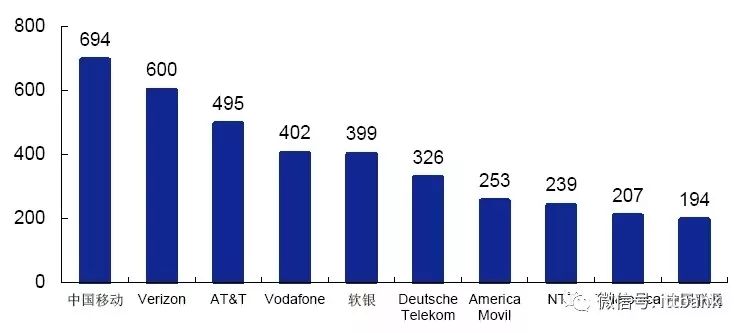

▲2015年至2016年全球十大移动运营商收入（单位: 亿英镑）

沃达丰，德国电信，America Movil和电信是前四名运营商，业务覆盖广泛. 其中，沃达丰的业务范围最广，涉及欧洲，非洲，中东和亚太地区四个主要地区的26个国家. 德意志电信公司主要覆盖欧洲和北美，America Movil公司主要覆盖欧洲和南美，而Telefonica公司主要覆盖南美和欧洲. 尽管中国移动主要覆盖中国本地市场，但它拥有8.49亿移动用户和超过300万个基站，使其成为全球移动用户和基站数量最多的运营商.

就国内运营商市场而言，在2008年中国电信业重组之后，移动，电信和中国联通形成了“三足”的市场结构. 中国移动一直以来都主导着移动网络. 2016年，中国移动，中国电信和中国联通的营业收入分别为7084亿元，3523亿元和2742亿元，实现资本支出分别为1873亿元，968亿元和721亿元. 这表明，无论是营业收入还是资本支出，中国移动都超过了电信和联通的总和. 此外，中国移动的4G基站和4G用户分别占国内市场总份额的47％和63％，居行业之首.

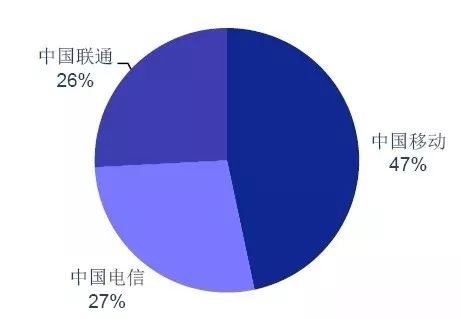

▲三大运营商4G基站所占比例

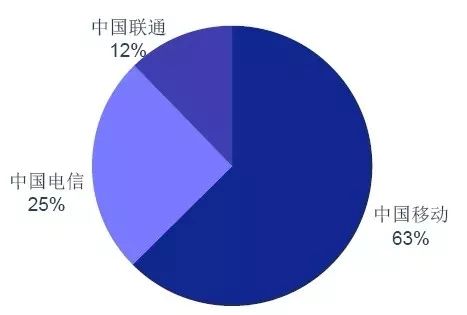

▲三大运营商4G用户比例

主要设备供应商: 立足四脚，中国制造商的崛起

2016年，随着诺基亚成功收购阿尔卡特-朗讯的标志，以华为，爱立信，新诺基亚和中兴为代表的四脚信设备制造商初具规模. 目前，在前四大设备制造商中，国内通信设备制造商的综合实力不断提高. 在光网络市场上，华为和中兴分别占有20％和12％的市场份额. 在接入网市场，华为和中兴通讯都有市场份额. 分别达到28％和12％.

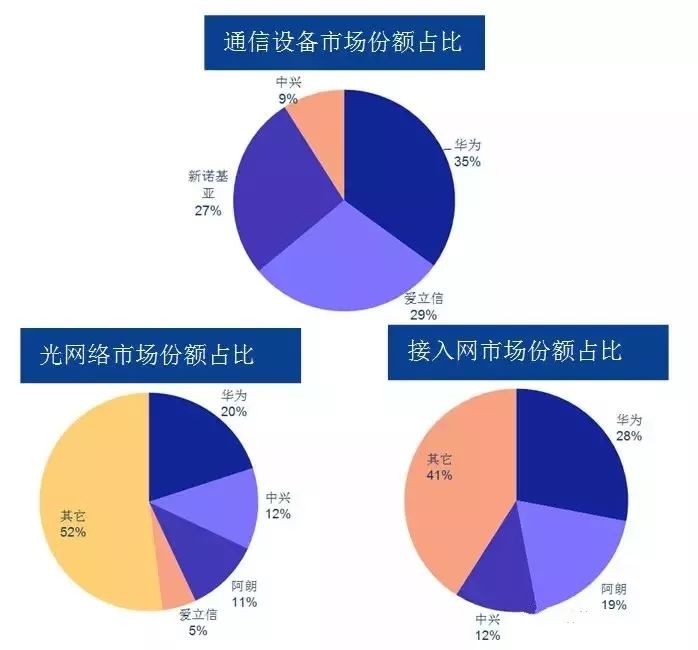

▲信主要设备商用光网络和接入网的市场份额

华为和中兴的营业收入增长率基本上与3G / 4G周期同步. 自2013年以来，华为的营业收入已跃居行业第一，成为全球最大的通信设备供应商，并继续保持领先的营业收入增长率，不断扩大与其他设备制造商的差距. 尽管中兴通讯的总收入低于同行业，但长期以来仍高于爱立信和诺基亚. 在5G代际技术升级的背景下，中兴有望超越爱立信和新诺基亚，实现“超车”.

▲2009-2016年信设备业务收入变化

当电信主要设备制造商升级其技术时，争夺赛位和抢占位置的竞争通常最为激烈. 在5G时代，基于先天的市场优势和先进的技术标准布局，中国的主要设备制造商在5G网络架构和空中接口技术，多输入多输出技术（Massive MIMO）等方面已形成了一定的领先优势.

华为: 发布了全球首个针对5G业务场景的5G核心网络解决方案-SOC（Service OrientedCore）2.0；发布了业界首个5G承载切片路由器（Network Slicing Router），该路由器可提供50GE基站接入输入功能，并与100GE无缝兼容. 基于其创新的灵活以太网技术，它可以实现端口通道化的物理隔离，并为不同的服务提供差异化​​的SLA保证.

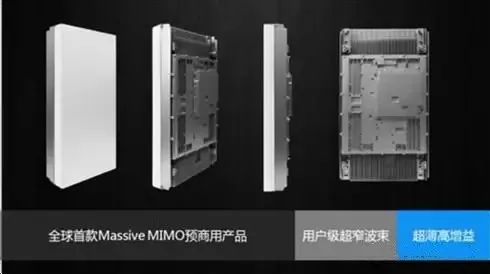

▲华为Massive MIMO基站产品

中兴通讯: 发布了全系列5G高，低频预商用基站产品，使用Massive MIMO，Beam Tracking和Beam Forming等5G关键技术来支持行业中的5G主流频段，从而完全满足5G预商用部署的多种场景和需求工作带宽大，单个站点的数据吞吐量可以达到10Gbps. 同时，与英特尔合作，发布了面向5G的下一代IT基带产品（ITBBU）. IT BBU是世界上第一个基于软件定义的体系结构和网络功能虚拟化（SDN / NFV）的5G访问（RAN）解决方案.

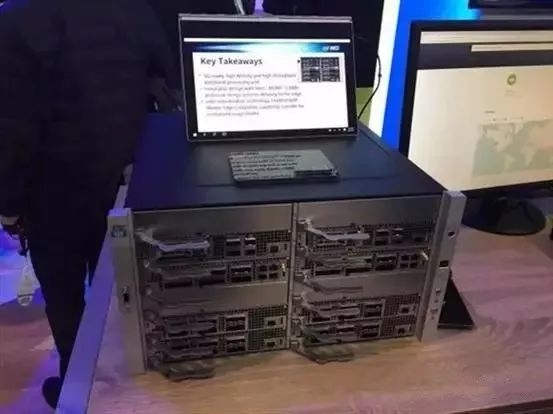

▲IT BBU

Ericsson: 宣布推出新的5G平台，包括5G核心网络，无线和传输产品组合以及数字支持系统，转换服务和安全系统，以帮助运营商将现有网络平稳地发展到下一代网络. 此内增强漫游扫清障碍.

诺基亚: 空中规模Massive MIMO自适应天线系统于2017年推出. 2017年，MWC和中国移动联合展示了Massive MIMO 3.5GHz技术和产品，性能相当于当前的2.6GHz Massive MIMO；其4.9G技术将于2017年底推出，其4.9G技术将显着提高容量. 它每秒可以达到几个千兆比特，为向5G的演进铺平了道路.

天线: 天线矩阵的MIMO技术重构天线价值链

在蜂窝移动通信系统中，天线是电路信号和空间辐射电磁波的转换器. 它向太空辐射或接收电磁波. 它是移动通信系统的关键组件，对无线网络的整体性能有直接影响.

在4G时代，标准宏基站主要由三部分组成: 基带处理单元BBU（基带单元），射频处理单元RRU（远程单元）和天线馈电系统. 在4G的后期，天线已经发展成为4T4R和8T8R MIMO天线. 在5G时代，基站天线将面临两个主要趋势:

1. 5G技术对天线的形状和性能提出了新的要求. 与4G技术相比，5G的频谱效率将提高5-10倍，天线技术的改进是其关键技术之一. 基站天线属于传统天线业务，通过超密集组网将现有站点增加10倍以上，从而达到5G通信密集，异构，分离（DHS）的通信需求； MIMO技术面向MIMO，通过增加天线数量，增加信道容量，频谱利用率提高一倍，以满足5G应用需求.

2. 从无源天线到有源天线系统，天线功能趋于小型化，密集化和定制化. 超密集联网技术需要增加基站数量，天线技术需要增加基站承载的天线数量.

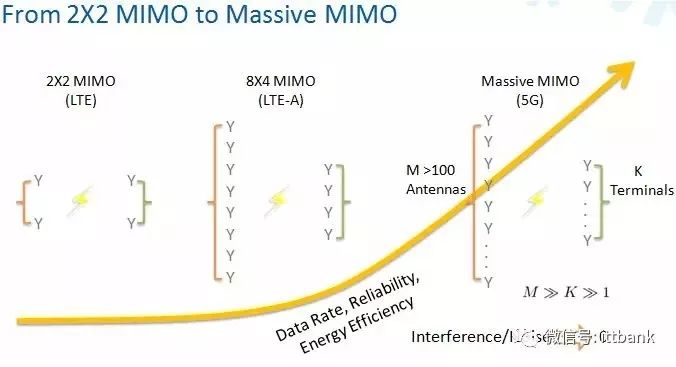

▲4G-5G MIMO技术的发展

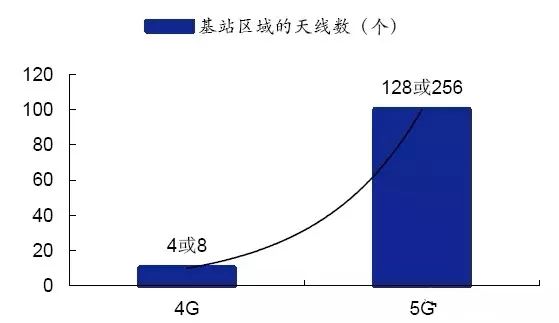

▲4G-5G基站区域天线数量的演变

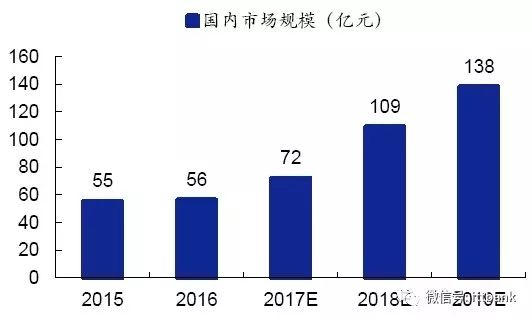

▲2015-2019年国内基站天线市场规模

从天线结构的角度来看，5G射频实和运营成本.

在5G时代，MIMO技术将重建天线价值链. 在4G时代，天线的单价约为2000元. 在5G时代，由于Massive MIMO（天线技术）和波束成形技术的应用，有必要在单侧天线中集成64、128或更多的天线元件，并且使用的高频信号5G需要更高性能的射频设备，因此，携带天线元件的高频PCB和高频覆铜层压板材料已成为5G天线价值链中最有利的环节. 与3G和4G传统天线相比，不需要高频PCB和高频覆铜箔层压板材料. 我们预计5G PCB在高频材料和加工中的附加值将增加，RF前端PCB的价格至少将超过3000元. 每平方米，是4G的1.5倍. 我们预测5G仅在RF方面，PCB和覆铜箔层压板的市场规模将是4G的几倍.

无源天线的毛利率持续下降，而5G射频生态系统发生了重大变化.

3G〜4G是无源天线的时代. 天线的主要组件包括馈线连接器，天线元件，移相器，电机，天线罩和反射器. 天线材料主要是硬件和塑料，射频设备主要包括（金属腔）滤波器，双工器，合路器等. 就供应商而言，天线制造商主要包括通宇通信，摩比发展通信市场划分，京信通信和华为，而射频制造商主要是大富科技，武汉番谷，春兴精密等. 在4G周（2014年）的首个商业时期，我国基站天线市场规模达到53.8亿元，同比增长192％. 该市场在2015年和2016年保持稳定增长.

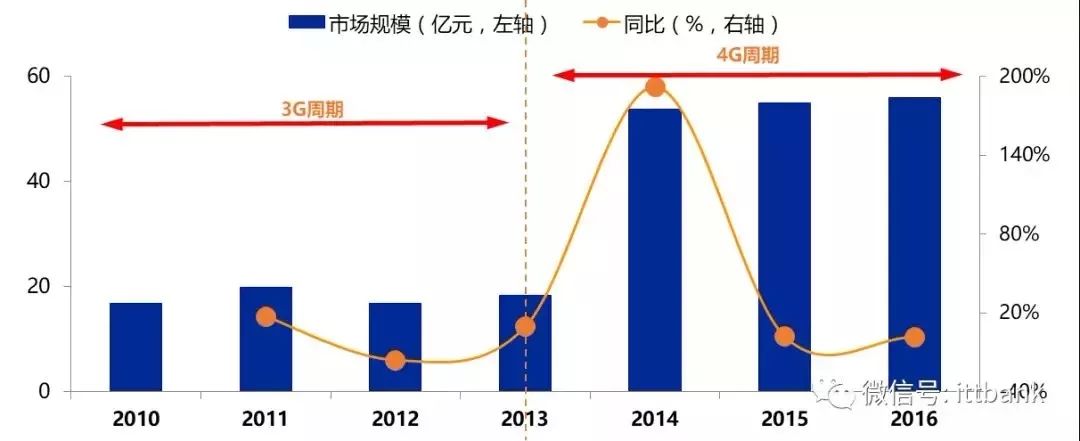

▲2010-2016年我国基站天线市场规模和增长率

基站无源天线技术已经成熟，中国制造商在4G商业化初期就占据了主要市场份额. 在2014年全球基站天线制造商出货量排名中，我国排名前五位的制造商排名前十位，总出货量已超过全球总数的一半. 同时，由于技术成熟和众多制造公司，竞争也越来越激烈. 晶新通信是国内基站天线领域的领导者，其营业收入排名第一，但收入增长却落后于通宇通信和摩比的发展. 2014年，Tongyu Communications和Mobi的收入增长率分别为146.40％和85.60％.

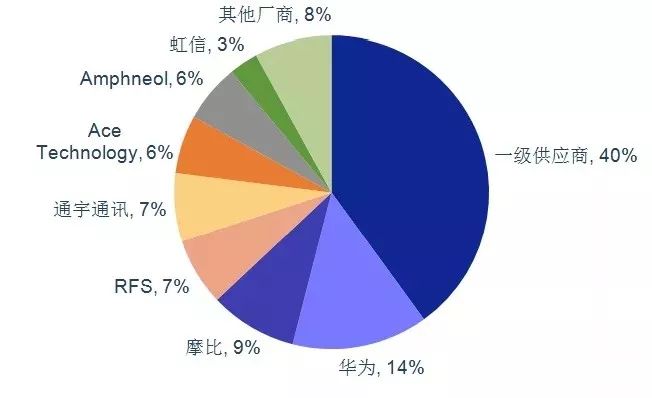

▲2014年全球基站天线制造商出货量比例

▲2014年中国前五名基站天线制造商的出货量和市场份额

移动终端射频和滤波器: 行业中的高技术壁垒

现代移动设备的无线通信模块主要包括RF前端模块，RF模块和基带信号处理器. 其中，射频前端负责射频的发送和接收，频率合成以及功率放大. 该模块主要包括: 天线开关，双工器，功率放大器和滤波器. 该滤波器作为对信号有处理作用的装置和电路，可以使信号中的特定频率成分通过屏蔽进入，同时大大抑制了其他频率和无关信号的干扰.

5G网络上的高频和高密度通信将成为主流，并且支持它的无线频段的数量正在增加. 在全球3G标准协会3GPP在2012年提出的LTE R11版本中通信市场划分，蜂窝通信系统需要支持41个频带. 根据射频设备巨头Skyworks的预测，到2020年，5G应用支持的频段数量将增加一倍，并将增加50多个通信频段. 全球2G / 3G / 4G / 5G网络支持的频带总数将达到91个以上. 理论上，单个频带的RF信号处理需要两个滤波器. 由于在滤波器组中集成了多个滤波器，所以滤波器装置与频带数之间的关系不是简单的线性比例关系. 但是，随着频段的增加，滤波器设计的难度和滤波器数量的大量增加是一定趋势，相应的价值和销售额将翻一番.

在特定流程方面，掌握LTCC流程的RF供应商可能会获得更好的投资回报. LTCC低温共烧陶瓷（LTCC）技术是自1982年以来开发的集成组件技术，已成为无源集成的主流技术. 由于其体积小，LTCC工艺可能适合5G时代的智能终端设备供应商使设备小型化.

4G的渗透率继续增加，尚未达到饱和. 5G时代的到来带来了单射频设备的数量和价值的增长，并且全球射频市场有望增长. 根据Strategy Analytics的研究，5G商用手机的销售将从2020年开始，到2025年其销售量将超过3亿部. 根据Mobile Expert LLC的研究，在2016年，智能手机市场基本饱和，增长乏力，射频前端模块的增长率仍达到17％. 在射频前端模块中，射频滤波器模块将是发展最快的模块. 随着5G网络的普及，全球移动终端RF设备市场将迎来稳定增长. 根据美国高通公司的预测，2015-2020年移动终端RF前端模块的复合增长率超过13％，到2020年市场规模将超过180亿美元. 滤波器是RF前端模块增长最快的细分方向. 过滤器市场将从目前的50亿美元市场规模增长到2020年的130亿美元.
