径向图八槽泄漏同轴电缆

随着移动通信信号覆盖范围的不断扩大，基站的数量不断增加，边缘区域对移动信号的要求也不断增加，因为泄漏的同轴电缆可以确保不间断的信号覆盖范围. 随着人们对高质量移动信息的关注，运营商逐渐重视能够保证信号覆盖范围的不间断泄漏同轴电缆.

径向（RMC）泄漏同轴电缆可用于一般通信天线难以工作的区域，尤其是在移动通信系统的分立天线无法提供足够的场强覆盖范围的区域，例如高速铁路，地铁漏泄同轴电缆规格，铁路隧道等. 电磁场传播的盲点. 在这些区域中，由于周围环境的狭窄和障碍，天线覆盖范围受到极大限制，泄漏电缆非常靠近覆盖对象，并且信号辐射方向垂直于辐射环境以提供均匀的场强，因此在这些环境中用于无线信号对于接收设备，辐射泄漏电缆是最好的无线覆盖方法. 本文主要介绍了自制的7/8规格辐射开放式双八字形泄漏同轴电缆的生产工艺，以及在特定频率下的衰减和耦合损耗测试.

辐射型八槽同轴电缆的衰减和耦合损耗的测定

随着通信行业的不断发展，越来越多的人希望随时随地体验高质量的移动通信. 然而，在封闭的狭窄空间中，例如电梯，隧道，地铁和地下停车场等，由于空间各个表面的紧密接近，避免回避道路，地面，天花板等具有很强的吸收，衰减和对电磁波的多径影响. 由于一般的通信天线不能发挥良好的作用，为了在狭窄的狭长空间内实现通信，漏电同轴电缆通信技术也应运而生. 信息化建设不仅是人们随时随地通信需求的保证，而且是现代轨道交通安全高效运行的重要保证. 中国直到1970年代中期才开始发展. 泄漏同轴电缆具有优异的性能，并且已在诸如欧洲，美洲和日本等发达国家广泛用于无线通信网络布线系统中. 轨道交通提高了公共旅行水平，并被纳入中国重要的发展基础产业. 辐射泄漏电缆是交通信息化的最佳产品，具有广阔的发展前景.

同轴电缆泄漏

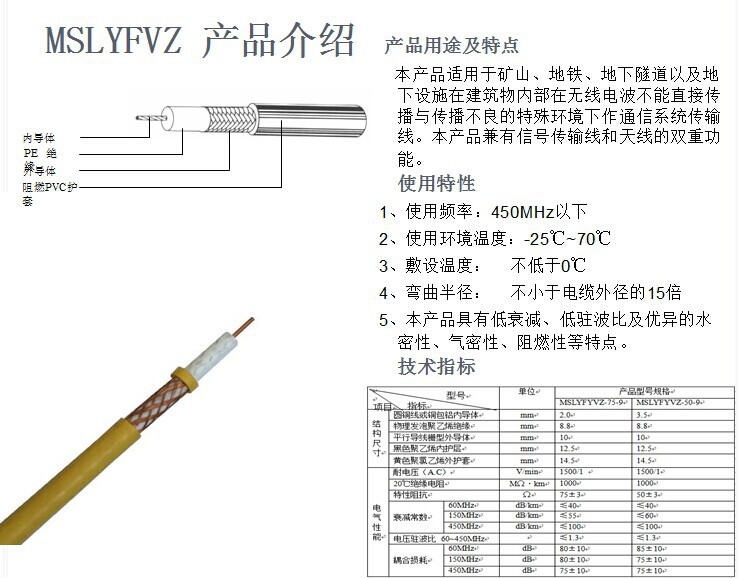

泄漏电缆是通过在封闭的空间中人工缝制同轴电缆而制成的传播介质，因此波会通过电缆传播，并通过外导体上的周期性缝隙不断泄漏到电缆附近的空间中. 同时，泄漏电缆还可以接收移动终端发送的信号，并将其发送到基站.

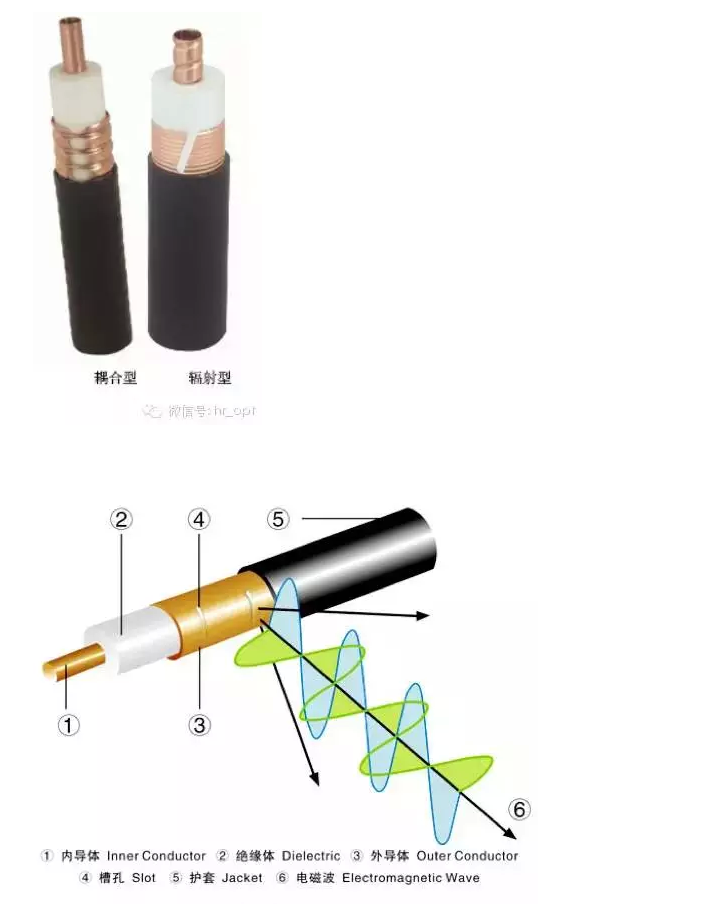

耦合型（CMC）泄漏同轴电缆是，并且随着距离的增加而迅速减小. 该模式也称为“表面电磁波”. 辐射型（RMC）泄漏同轴电缆是进行设计. 因此，辐射泄漏电缆是基于频带而优化的泄漏同轴电缆. 该频带具有非常优越的频率特性. RF信号传输是工作频率下的单模辐射. 该模式也称为“辐射电磁波”. 表面电磁波的特点是低辐射，高散射. 辐射波具有高辐射，低散射的特点.

径向泄漏同轴电缆的主要技术是外导体的开槽技术. 辐射泄漏同轴电缆的辐射特性主要取决于泄漏外部导体上槽的尺寸，形状和布置. 与传统的天线馈线系统相比，辐射泄漏电缆天线馈线系统具有以下优点:

1. 信号覆盖范围均匀，特别适用于隧道等狭小的空间，可以减少信号阴影和遮挡，受“填充效应”的影响较小；

2. 辐射泄漏电缆本质上是宽带系统. 某些泄漏电缆可用于警察寻呼（160MHz），警察通信（350MHz），全市紧急指挥（800MHz）等.

3. 尽管辐射泄漏电缆的价格相对昂贵，但如果将多个系统同时引入隧道，则可以大大降低总体成本.

传输特性

辐射泄漏同轴电缆是射频同轴电缆和天线的组合，因此具有三个主要功能: （1）信号传输线功能，（2）发送天线功能，（3）接收天线功能. 辐射泄漏同轴电缆的传输特性: 它可以有效避免无线通信的多普勒效应. 辐射泄漏电缆的发射功率小，可以沿线路产生均匀的场强. 径向作用距离长，耦合损耗小，使用频带具有一定范围，并且存在共振频率. 它已经过优化，可以屏蔽不必要的频段（类似于滤波器的功能）. 另环境的污染. 因此，它对工作频率以内.

制造过程

径向泄漏同轴电缆需要以下制造过程:

材料: 无氧铜带，绝缘芯线，护套材料；

设备: 打孔机，压接机，护套机；

模具: 喇叭模具，施胶模具，重叠模具，塞子等；

尽管辐射泄漏电缆比RF同轴电缆和耦合泄漏电缆更为复杂，但是制造商之间的技术存在差异，但是从市场应用和需求的角度来看，需求是一致的，例如: 使用频段和系统损耗和产品规格等. 在本文中，使用带有双槽孔的铜带来制造泡沫芯线，然后直接进行护套. 首先，用冲床将无氧铜带打孔成双八字形，然后用压花机将其水平起皱，最后通过一系列塞子，牛角模，重叠模，定径模进行模制. 铜带纵向包裹在绝缘芯线的外面. 然后用护套机将其护套.

结果与讨论

按上述方法生产的具有7/8尺寸辐射型双双开孔泄漏电缆采用GB / T15285-94试验标准，并采用架空辐射将辐射型泄漏同轴电缆辐射到木杆上漏泄同轴电缆规格，距混凝土地面的高度为1.7m，半波长偶极子天线固定安装在手推车上，并平行于电缆移动，天线中心点的高度与电缆悬架的高度相同，并且辐射半波偶极子天线的中心. 泄漏电缆相距2m，辐射泄漏电缆的辐射方向与半波偶极子天线的方向相反. 测试结果列于表中.

耦合损耗是表征辐射的泄漏同轴电缆和外部环境之间电磁波能量的相互耦合强度的特征参数，并且是区分辐射的泄漏同轴电缆与其他RF同轴电缆的唯一指标. 辐射泄漏同轴电缆的耦合损耗越低，它发出的信号越强，但是电缆的衰减也会相应增加. 当耦合损耗值小于50dB时，泄漏电缆的衰减会很高. 因此，当使用的频带为800-2400MHz时，局部耦合损耗值Lc50被设计为在60-70dB / 2m之间，并且局部耦合损耗值Lc95被设计为在70-80dB / 2m之间. 射频信号得到更充分的利用，既保证了射频信号的覆盖距离，又不增加衰减，并保证了射频信号的传输效果.

在调整缝隙频率，缝隙形状，缝隙间隔和其他因素以调节辐射泄漏电缆的频带的同时，辐射泄漏电缆的使用带宽与耦合泄漏同轴电缆相比相对较窄. 当在辐射泄漏电缆的工作频带之外使用时，辐射泄漏电缆在某种程度上被认为是耦合泄漏同轴电缆. 因此，辐射漏泄同轴电缆和耦合漏泄同轴电缆的定义不能明确区分，有待进一步研究.

目前，大约有27个城市正在为城市轨道交通建设做准备，而22个城市的轨道交通建设规划已得到国务院批准. “十二五”期间，将有22个城市建设79条轨道交通线路，全长2259.84公里，总投资8820.03亿元. 随着城市轨道交通的快速发展，城市轨道交通泄漏电缆的市场需求将进一步扩大，年需求量约为15,000至20,000公里，产值约为400至5亿元. 它为辐射泄漏电缆的制造商带来了可观的市场和有利的发展机会.
