H3C 7500E系列光线路终端（OLT）

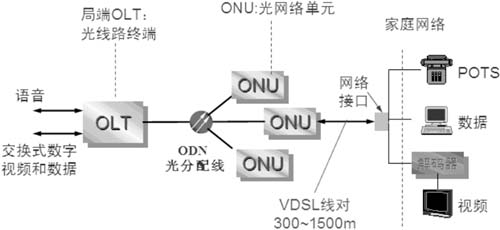

产品彩页H3C 7500E系列光线路终端（OLT）产品概述H3C S7500E系列EPON产品是杭州华三通信技术（以下简称“杭州”）推出的新一代高端多业务接入OLT. 作为H3C公司），用于融合业务网络. 该设备还是分布式高端路由交换机. S7500E EPON产品包括S7500E系列光线路终端（OLT: 光线路终端）设备和ET系列，S31系列光网络单元（ONU: 光网络单元）设备. 该产品主要为电信运营商提供最后一公里的光纤接入，大客户宽带接入解决方案，也适用于HFC广播电视公司的双向转换以及高清视频监控传输和融合语音与面向政府，公共安全和大型企业的视频. 具有集成访问权限的三合一应用程序. 该产品基于H3C具有独立知识产权的Comware V5操作系统. 它集成了多种服务，例如MPLS，IPv6，网络安全，无线和无源光网络. 它提供了多种高度可靠的技术，例如不间断转发，完善的重启和环网保护. 在提高用户工作效率的同时，还确保了网络的最大正常运行时间，从而降低了客户的总拥有成本（TCO）. S7500E OLT可以通过添加通用的GE / 10GE服务板来扩展上行带宽.

ONU为住宅用户和企业客户提供最后一英里的宽带访问. S7500E OLT的最大分流比为1:64，系统最多支持10240个ONU，传输距离可达20km. H3C S7500E OLT系列产品包括S7510E（12个插槽），S7506E（8个插槽），S7506E-V（垂直​​8个插槽），S7503E（5个插槽）和S7502E（4个插槽）5个产品，所有产品均支持主控制板和电源提供1 + 1备份. H3C S7500E可以广泛用于城域网的汇聚与边缘，园区网的核心与汇聚，布线室等多种网络环境. 它为用户提供有线和无线集成以及主动和被动集成的行业解决方案. 该产品功能符合中国电信的EPON互操作性标准: 该产品旨在与中国电信的EPON互操作性标准兼容，支持与OLT和ONU朋友对接，并保护用户的现有投资. 1产品彩页的访问，集成和降低成本: S7500E OLT内置了S7500E三层交换机，不仅降低了同时购买多套设备的成本，而且降低了管理成本和故障率. 多台设备之间的端口互连. 电信级高可靠性: OLT的所有主要部件（引擎板，服务板光线路终端olt，电源，风扇）都支持热插拔；双主控模块冗余备份；交换网络冗余；双电源模块冗余备份；风扇冗余；被动式背板设计，大大降低了故障率，并最大程度地降低了运营费用.

确保系统稳定可靠的运行. 序列化产品: 在H3C S7500E，S3100等高端和低端交换系列产品上提供EPON功能，同时提供ET系列家用ONU. 产品设计采用开放式架构，统一的硬件平台，完全兼容的引擎和接口板，相同的软件版本以及序列化的机箱. 丰富的服务和端口类型: S7500E系列OLT设备支持丰富的第2/3层协议. 支持各种类型的以太网接口，例如EPON，100M，千兆和10G；提供4GE端口，8PON端口和16PON端口，上行板接口密度为8GE；提供多种组合接口板，完全满足客户需求. 大容量，高密度端口: 最大支持768Gbps交换容量；最大支持128K MAC地址条目；机器最多支持160个EPON端口；每条EPON线路可支持1.25Gbps对称带宽，最大分光比为1:64. 分布式体系结构和硬件AISC处理可确保以线速转发IPv4 / IPv6服务，并且没有集中处理的瓶颈，可满足网络服务不断发展的需求. 完善的安全保护机制: 内置的安全机制可以从控制，管理和转发三个层面保证网络设备的安全. 内置协议报文攻击识别模块，防止协议报文攻击；安全的SNMPv3网络管理协议； IP，VLAN，MAC和端口组合绑定；多播/广播风暴抑制； uRPF单播反向路径转发，以防止非法或异常流量进入网络；抵御多种病毒攻击并确保设备管理的安全性.

强大的ACL和QoS功能: 支持标准，扩展和用户定义的ACL（128字节深度检测）；支持基于VLAN的ACL；支持ACL进出方向，每块板支持4000 acl，处于行业领先水平；支持流量监管，粒度64Kbps；支持流量整形，基于端口或队列的灵活设置；支持消息DSCP / IP / TOS / COS / Exp优先功能；支持SP，WRR，WFQ，SP + WFQ等多模式队列调度机制；支持拖尾和其他拥塞避免机制. 为多业务运营提供高质量的QoS服务质量保证. 路由/ MPLS功能: 完全支持各种IPV4，IPV6单播和组播路由协议，支持平稳重启，等效路由，策略路由，路由策略；支持L3 MPLS VPN，L2 VPN等功能，H3C S7500E完全集成且功能强大三层路由交换功能可以同时承担EPON接入和核心/汇聚层路由交换的双重作用，降低了网络层次，降低了成本用户网络. 2高度集中的运营管理和产品彩页的维护: H3C iMC智能管理中心以业务管理和业务流程模型为核心，采用面向服务（SOA）的设计思想，并采用按需组装的基于组件的结构来提供具有网络服务，资源和集成管理解决方案用户的客户.

H3C iMC EPON管理组件可提供完整的性能监控，丰富的声光警报，完整的EPON图形拓扑，便捷的批处理配置以及多种增值服务配置. 支持ONU集中管理//远程调试/远程维护/远程升级. OLT产品规格: OLT机器不是EPON. 有关详细功能，请参阅: H3C S7500E系列高端多业务交换机. 属性S7510E 12 10电源，主控冗余128K 128K S7506E 8 6电源，主控冗余128K 128K S7506E-V 8（垂直插槽）6电源，主控冗余128K 128K S7503E 5 3电源，主控冗余128K 128K S7502E 4 2电源，主控制冗余128K 128K插槽号服务插槽号冗余设计最大路由表最大MAC地址表最大OLT PON端口号16096964832符合IEEE 802.3ah EPON标准符合EPON互通标准支持标准OAM和扩展OAM管理功能支持FEC功能支持上下游加密功能EPON功能支持1000BASE-PX10-D，1000BASE-PX20-D SFP光模块支持PON端口发光功率，接受光功率检测最大分光比1:64支持主光路，全部光路保护功能支持ONU软件批量升级，定时升级，实时升级，DBA算法升级de，DBA粒度64Kbit / s，支持ONU认证，非法的ONU注册事件报告环境要求，安全法规和EMC认证温度范围: 0 OC〜45 OC相对湿度: 10％〜95％（无冷凝）通过CE，FCC第15部分，TUV-GS，UL-CUL，IC ES003和VCCI认证DC: 输入电压-48V〜-60V电源AC: 输入电压100V〜240V最大输出功率: 650W（S7502E），1400W / 2800W（S7503E / S7506E -V / S7506E / S7510E）3个产品颜色页面属性S7510ES7506E 436 x 575 x 420≤77kgS7506E-V 436 x 930 x 420≤94kgS7503E 436 x 441 x 420≤63kgS7502E 436 x 175 x 420≤27kg ×高度×深度）436x 708 x 420（mm）重量（kg）≤96kgS7500E EPON接口板特性表: 属性接口连接器类型1000BASE-PX-D接口编号（PON）1000BASE-X-SFP接口编号（SNI）接口传输速率符合标准接口），1000BASE-X-SFP 4 8 100M半/全双工，1000M半/全双工IEEE 802.3-2005光线路终端olt，IEEE 802.1D-2004，IEEE 802.1Q-2003，IEEE802.1X-2004 8 16S7500E EPON接口设备和电缆描述SFP模块中心波长发射: 1490 nm接收: 1310nm发射: 1490 nm接收: 1310nm接口连接器类型SC接口光纤规格9/125？ M单模光纤9/125？ M单模光纤传输距离10km1000BASE-PX10D-SFP1000BASE-PX20D-SFPSC20kmS7500E EPON接口板GE接口和电缆说明SFP模块中心波长接口连接器类型接口光纤规格50/125？ M多模光纤62.5 / 125？ M多模光纤9/125？ M单模光纤9/125？ M单模光纤最大传输距离ZX-VR-SFP 1000BASE-ZX-UR-SFP 1000BASE-T-FD-SFP 1000BASE-BX10-U-SFP中心波长1550nm 1550nm 1550nm发射: 1310nm接收: 1490 nm发射: 1490 nm接收: 1310nm接口连接器类型LC LC LC RJ45 LC接口光纤规格9/125？ M单模光纤9/125？ M单模光纤9/125？ M单模5类双绞线9/125？ M单模光纤最大传输距离40km 70km 100km 100m 10km1000BASE-BX10-D-SFPLC9 / 125？ M单模光纤10km分离器产品型号和说明分离器插入损耗（dB）回波损耗（dB）尺寸（长×宽×高）mm工作波长输入和输出连接器类别类型光纤类型光纤直径工作温度1: 2均衡< 3.8> 40 <90×20×10 1260〜1360nm和1480〜1560nm SC / PC SMF-28 3.0mm -10℃〜70℃1: 2 5 <15.0 / <0.6> 40 1: 2 25 <7.2 / <1.9 > 40 1: 2 40 <5.0 / <3.0> 40分光器插入损耗（dB）回波损耗（dB）尺寸（L×W×H）mm工作波长输入和输出连接器类型光纤类型光纤直径工作温度1: 4均匀<7.8> 40 <100×80×101: 8均分<10.7> 40 <134×96×181: 16平均<14.8> 40 <160×110×181260〜1360nm＆1480〜1560nm SC / PC SMF- 28 3.0mm -10℃〜70℃分光器插入损耗（dB）回波损耗（dB）1:32均分<17.8> 401: 32均分的盒型<17.8> 402: 32均分的<17.8> 405产品彩页尺寸s（长×宽×高）mm工作波长I / O连接器类型光纤类型光纤直径工作温度<141×110×18 <460×314×46 <150×110×191260〜1360nm＆1480〜1560nm SC / PC SMF -28 3.0mm -10℃〜70℃典型组网杭州华三通信技术EPON产品主要为电信运营商提供最后一公里的光纤接入，为大型客户提供宽带接入该解决方案也适用于双向转换HFC在广播电视企业中的应用，以及高清视频监控传输和集成语音和视频访问在政府，公共安全和大型企业中的三合一应用. 应用.

运营商FTTH试点解决方案: 客户需求: 上下游对称高带宽；多服务；管理简单；良好的易用性； FTTH是接入网的最终目标. 运营商FTTB + LAN解决方案: 客户需求: 降低设备成本；管理简单；可靠性提高； 6种产品彩页支持多播服务. 面向运营商的大型客户访问解决方案: 客户需求: 上游和下游对称的高带宽；多服务；覆盖面广；低成本;管理简单；高可靠性;根据需求灵活访问数量的单位，EPON是政府和企业客户访问（监视，行业等）的最佳选择. 7产品彩页广播和电视HFC双向转换解决方案: 客户需求: 两种解决方案（EPON + LAN，EPON + EPCN），灵活接入；覆盖面广；高带宽；低成本;管理简单；高可靠性;快速转型，实现简单. OLT主机部分的订购信息: OLT主机部分和其他非EPON业务板的订购信息，请参阅: H3C S7500E系列高端多业务交换机. OLT接口板说明: LSQ1PT4PSC0（4通道EPON端口8GE上游端口接口板）LSQ1PT8PSC0（8通道EPON端口8GE上游端口接口板）LSQ1PT16PSC0（16通道EPON端口8GE上游端口接口板）数量1 1 1备注可选可选可选OLT板PON端口光模块: 描述1000BASE-PX10D-SFP（10KM 1000BASE-PX20D-SFP（20KM模块）模块）数量1 1备注可选可选8产品彩页OLT板GE端口光模块: 描述1000BASE-SX- SFP 1000BASE-LX-SFP 1000BASE-LH-SFP（550m）（10km）（30km）数量1 1 1 1 1 1 1 1 1 1备注可选可选可选可选可选可选可选1000BASE- ZX-LR-SFP（40km）1000BASE- ZX-VR-SFP（70km）1000BASE-ZX-UR-SFP（100km）1000BASE-T-FD-SFP（100m）1000BASE-BX10-U-SFP（10km）分离器设备: 说明OC-1x32（单个光分离器）模式1×32均衡SC / PC）OC-1x32-U（光分离器-单模式1×32均衡SC / PC-1U盒）OC-2x32（Optica l分离器-单模2×32等分SC / PC）OC-1x2-5: 95（光学分离器-单模1×2-5％＆95％-SC / PC）OC-1x2-25: 75（分光器-单模-1×2-25％＆7 5％-SC / PC）OC-1x2-40: 60（分光器-单模-1×2-40％＆60％-SC / PC ）OC-1x2（光分离器-单模1×2均衡SC / PC）OC-1x4（光分离器-单模1×4均衡SC / PC）OC-1x8（光分离器-单Mode-1 ×8 Equalization-SC / PC PC）OC-1x16（光分配器-单模1×16 Equalization-SC / PC）数量1 1 1 1 1 1 1 1 1 1 1备注可选可选可选可选可选可选可选可选可选可选杭州华三通信技术杭州高新技术产业开发区枝江科技工业园区六合路310号杭州基地邮政编码: 310053电话: 0571-86760000传真: 0571-86760001版本: 20120316-V1 .0北京分公司庄市中央办公楼南翼16楼北京市宣武门外大街10号英格广场邮政编码: 100052电话: 010-63108666传真: 010-63108777客户服务400-810-0504 800-810-0504 2012杭州华三通信技术保留所有权利. 免责声明: 尽管H3C试图在本文档中提供准确的信息，但不能保证文档的内容不包含技术错误或印刷错误. 因此，H3C C对本文档中的错误不承担任何责任. H3C保留修改本文档内容的权利，恕不另行通知. 9
