电脑组装教程之主板跳线接法图解，教您搞定

“太难了！”我经常听到小白抱怨他不知道如何插入主板跳线，但实际上，只要您学习了几分钟，跳线的连接方法就太困难了。由于计算机上的许多接口均具有防呆设计，因此避免了在计算机组装过程中出现反向或错误插入的情况，对于小白安装而言，最困难的部分无疑是机箱和主板之间的跳线。连接方法，因为需要区分正极和负极，并且没有万无一失的设计。如果您还没有真正学过，通常是不知道如何插入或不正确地插入它是正常的。如何在主板上插入跳线？接下来，安装家小龙将分享计算机组装教程中的主板跳线连接图，并教您如何修复主板跳线。希望它可以帮助大多数已安装的用户。

计算机组装教程的主板跳线连接图

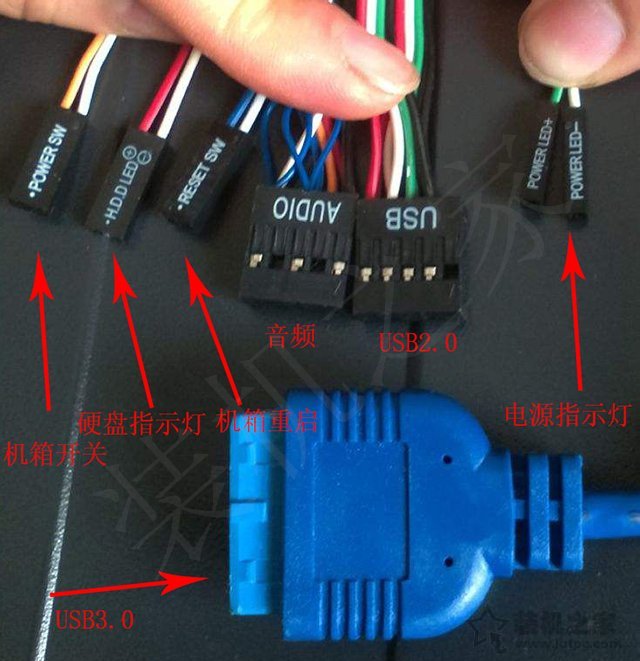

首先让我们了解机箱上的所有电缆，POWER_LED是电源指示灯，HDD_LED是硬盘指示灯，POWER SW是切换按钮，RESET SW是重启按钮，前面的USB 3. 0接口机箱的音频，AUDIO是机箱的前音频，机箱前部的USB 2. 0接口。

机箱连接线

POWER_LED电源指示灯，HDD_LED硬盘指示灯，POWER SW开关按钮，RESET SW重置按钮，这四个跳线属于一组，白线是负极，彩线是正极。

1、开关跳线连接方法

跳线连接方法是安装过程中最困难的部分。以下面的9针跳线针为例。这是最常见的引脚。当然，某些主板是不同的。我们需要根据主板徽标进行操作。一张一张地插入。

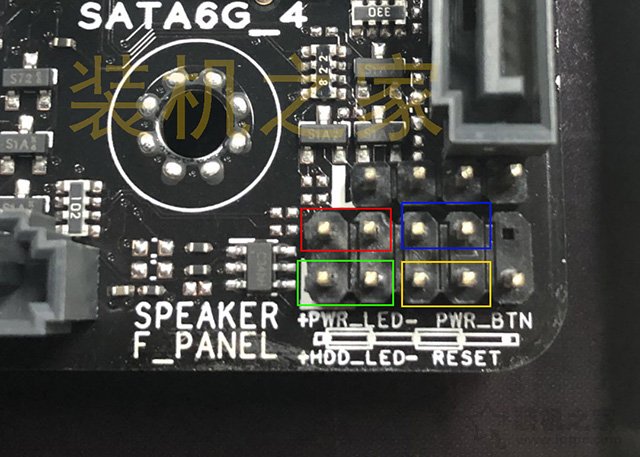

开关针

注意：跳线下面有标志，左侧为+（正），右侧为-（负）。

红色框标记是PWR_LED，它对应于机箱连接线的电源LED的跳线。有必要区分正极和负极。

绿色框标记为HDD_LED，与机箱连接线的HDD_LED的跳线相对应，并且需要区分正极和负极。

框表示RESET，它对应于机箱连接线的RESET SW跳线。无需区分正极和负极。

蓝色框表示PWR_BTN，它对应于机箱连接线的Power SW跳线，无需区分正极和负极。 （某些主板开关可能未标有PWR_BTN，例如Power SW，PW，PWR，POWER和ON / OFF，它们都表示开关，表示相同。）

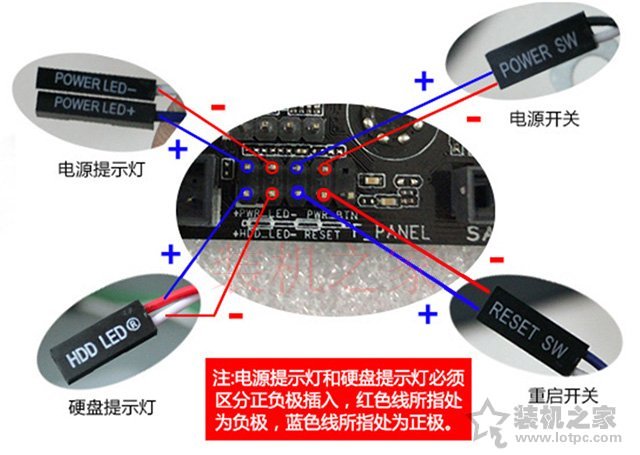

机箱和主板之间的跳线连接的插图

注：某些主板具有不同的插针。实际上，我们只需要根据主板上的徽标正确插入它们即可。

2、 CPU_FAN引脚

主板上的CPU_FAN是CPU散热器风扇的专用接口，具有防呆接口设计，通常不会插错。许错误地将CPU散热器风扇的电源线插入CHA_FAN，会在主板BIOS中引起监视风扇速度，实现智能速度控制功能等问题，并且在启动时可能会出现F1错误。我们可以按F1键。正常启动。

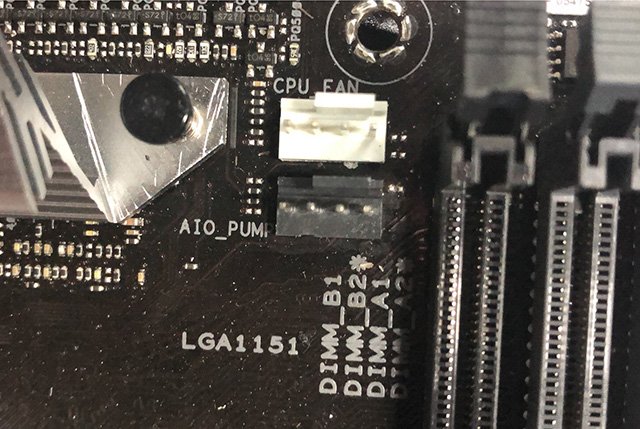

CPU散热器专用接口

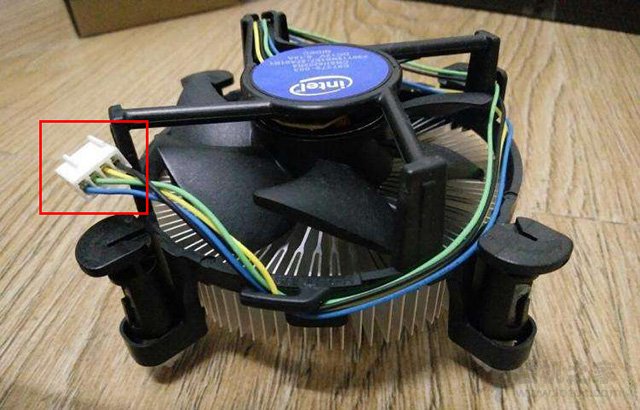

对应于CPU散热器风扇电源接口

某些高端主板除CPU_FAN外可能还具有CPU_OPT或AIO_PUMP接口。这两个主要是水泵电源接口。

3、 USB 2. 0针

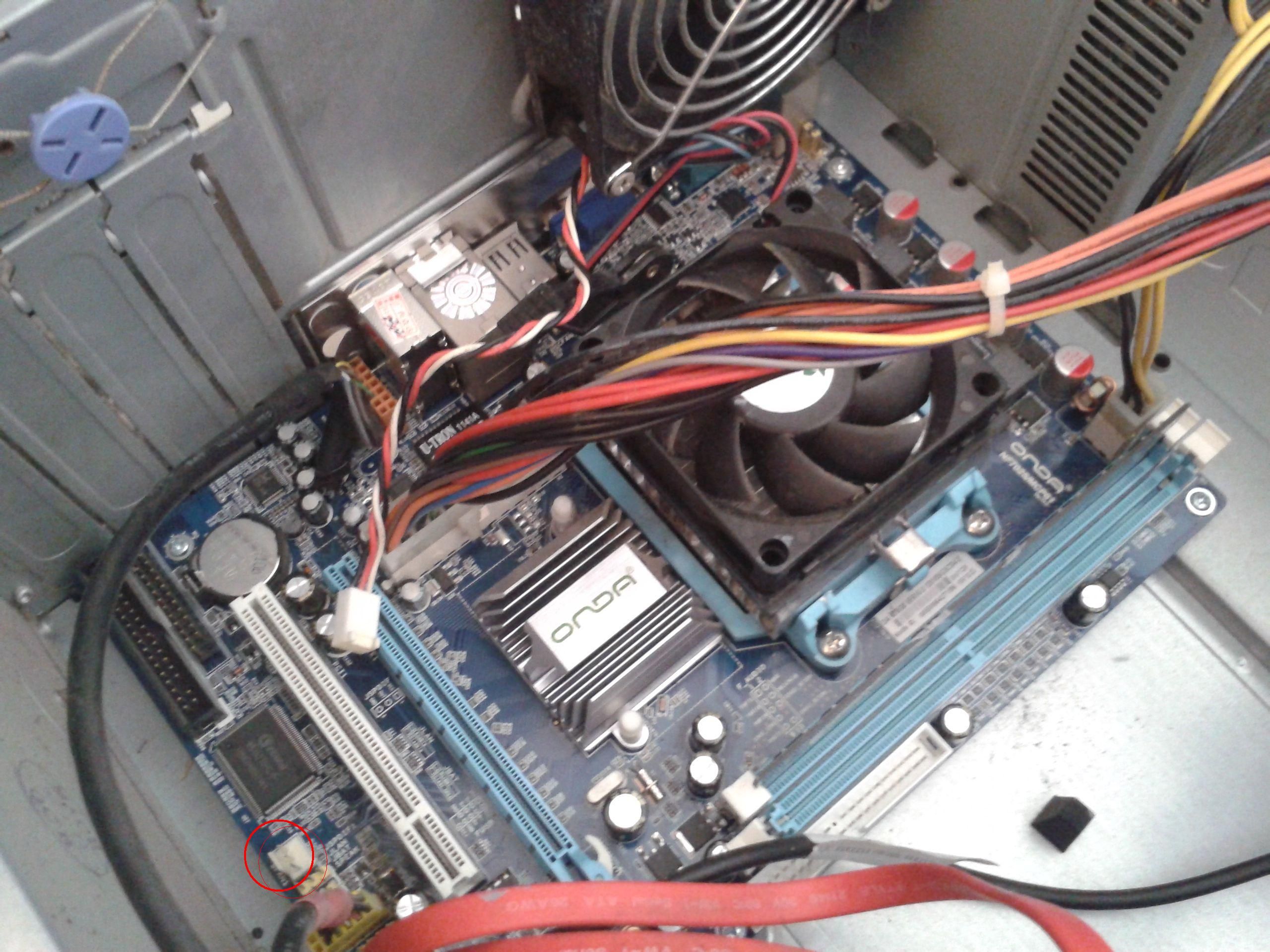

主板上的USB 2. 0引脚主要用于为机箱的正面USB 2. 0提供跳线。它通常是9针引脚，并在主板顶部或底部标有USB。愚蠢的设计，无法插入反向插头。

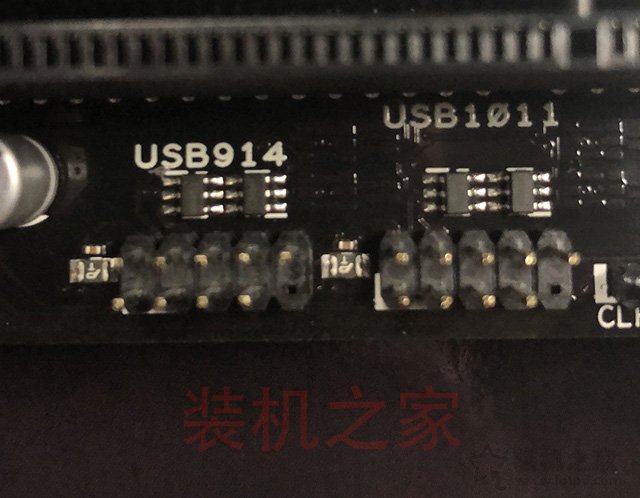

USB 2. 0针

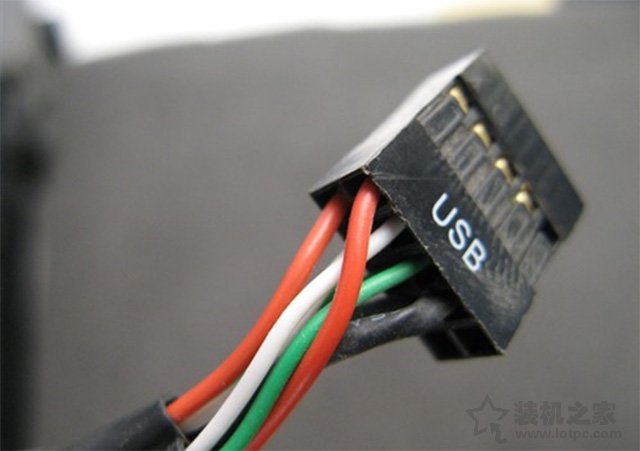

对应于机箱USB跳线

在某些情况下，前端I / O上还有USB 3. 0端口，如下图所示是USB 3. 0端口，USB 3. 0也称为USB 3. 1 Gen 1，19 Pin针，找到机箱的USB 3. 0接口电缆并将其插入。

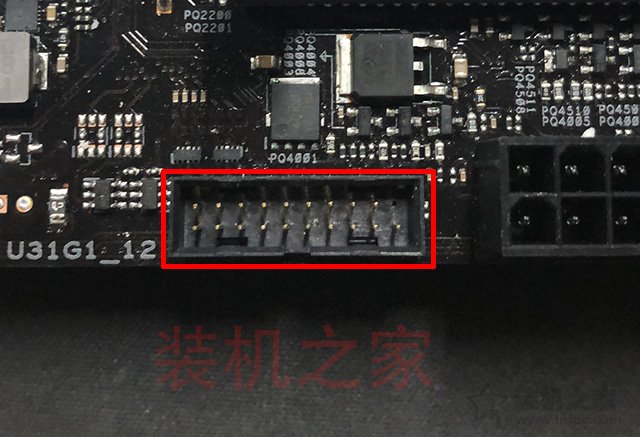

USB 3. 0

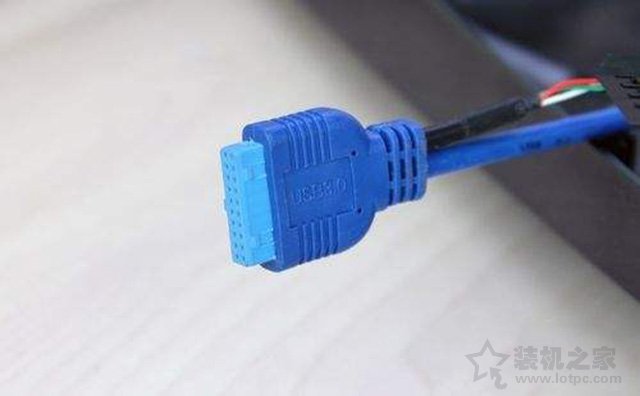

对应于机箱USB 3. 0跳线

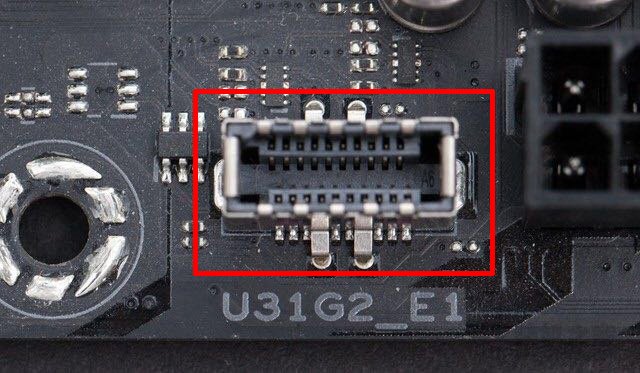

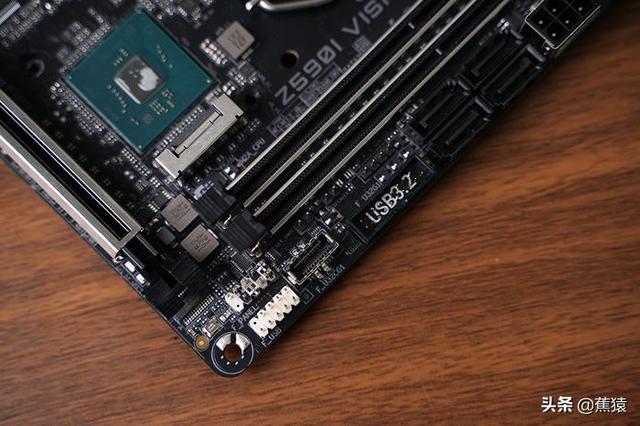

某些机箱的前I / O面板也支持USB 3. 1接口，也称为USB 3. 1 Gen2。图片上的U31G2_E1徽标实际上是USB 3. 1 Gen 2的缩写。

USB 3. １

4、机箱风扇插针

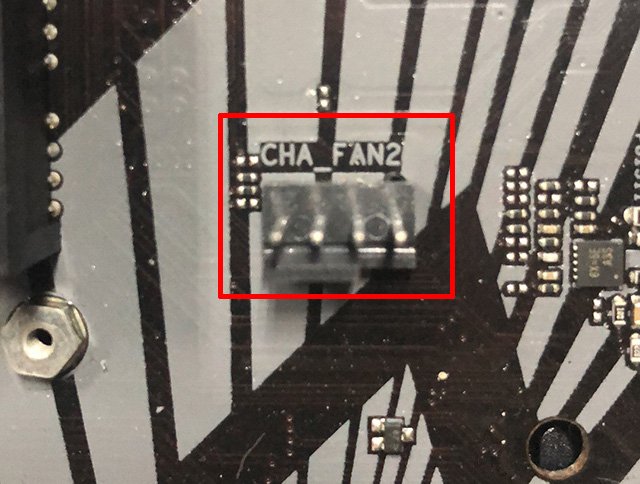

机箱风扇针脚

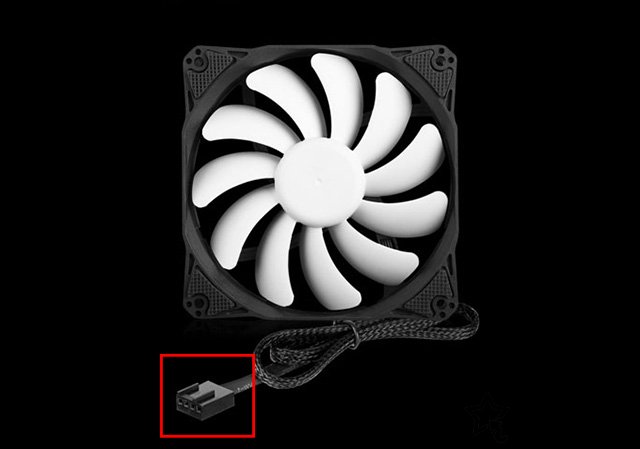

与机箱风扇电源接口相对应（四针表示它支持PWM温度控制）

CHA_FAN是机箱风扇引脚。如果您有机箱风扇，则将其插入此引脚。一些主板配备了多个风扇引脚，例如CHA_FAN 1，CHA_FAN 2，CHA_FAN 3号。另外，某些主板具有SYS_FAN引脚，这也是机箱风扇的引脚。

5、音频引脚

机箱上的前音频引脚可能在主板上标有AAFP，FP AUDIO等。引脚特性为高4引脚和低5引脚。如果不连接此引脚，则可能会导致插入耳机或麦克风。机箱的前音频接口没有声音。

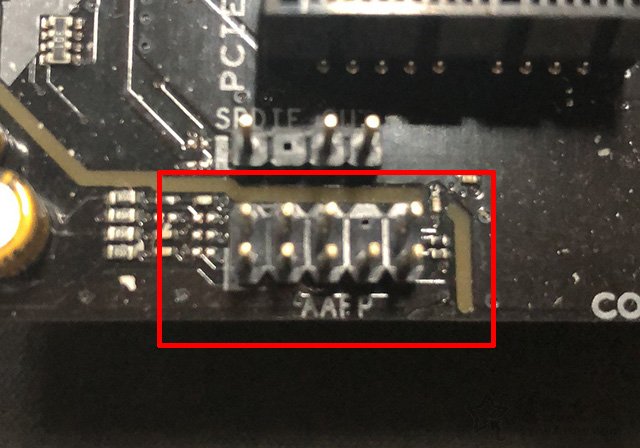

AAFP引脚

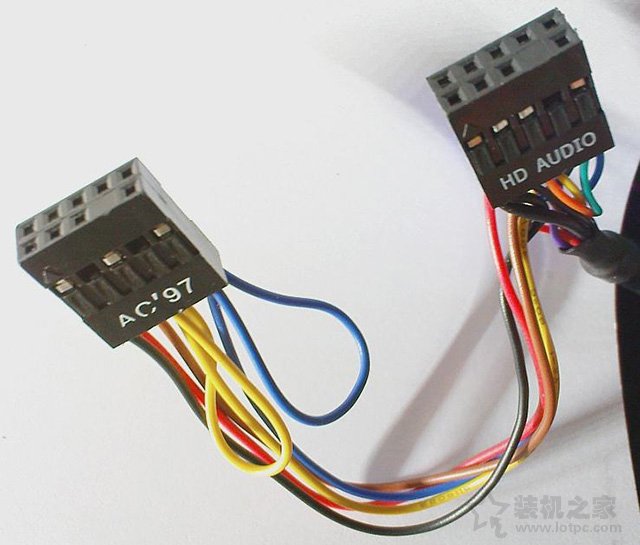

对应于机箱AC97或HD AUDIO接口

6、灯光效果引脚

主板上的照明效果接口，3针接口用于5V电源，不能双插。可以对3针带来的灯光效果进行编程，以使不同的光源组显示不同的颜色，而4针接口由12V供电。 4针带来的灯光效果是使LED灯显示相同的灯光效果。它不支持双重插入。 4针RGB灯针应注意正极和负极。两者不能互换使用。每个引脚上都会有一个电压标记。您可以根据自己的实际风扇规格进行选择。如果风扇过多，则可以使用集线器进行连接。

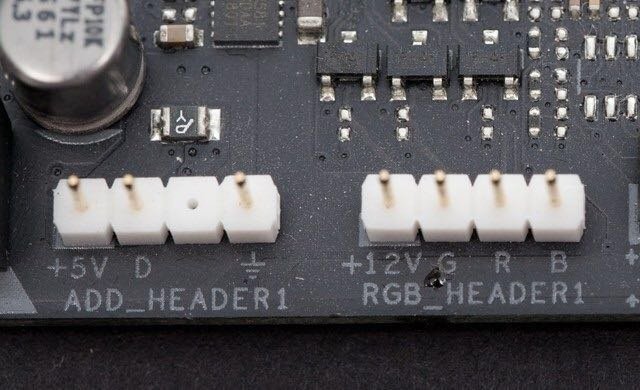

光效引脚（+ 12v以上带有白色框的引脚为正极）
