教您识别主板前机箱的布线，不用担心我插错了布线

主板上的针脚

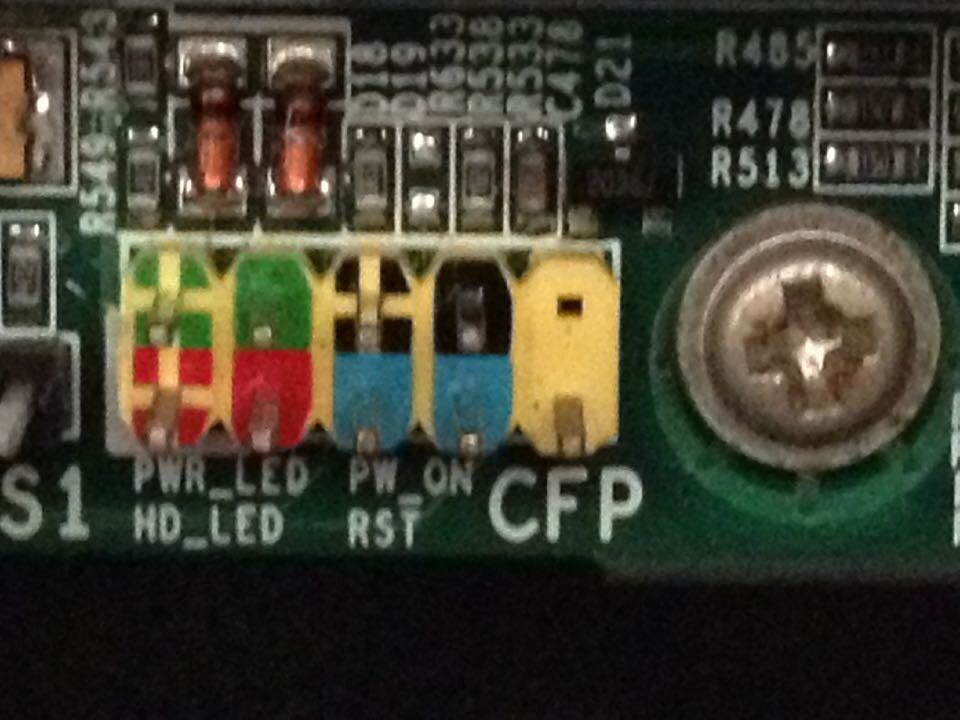

1.电源开关（POWER）

此开关的插头为两针。为了便于用户识别，一根线通常用或黑色表示，另一根线通常用白色表示。必须插入此插头，否则无法通过机箱面板启动计算机。另外，主板上的POWER引脚可以直接短路启动。该开关的连接插头通常标有POWER SW字样，并且在主板上相应位置的插针附近的英文缩写通常是PWR，Power SW，PWR SW，PW，PW SW或PS。

这两个开关属性的按钮插头在“正”和“负”之间没有区别，这也是接触开关的一个功能，因此在连接到主板时，只需将其连接到“确定”即可，这就是为什么它裸露的原因使用该平台，每个人都可以使用钥匙或螺丝起子作为启动计算机的工具。

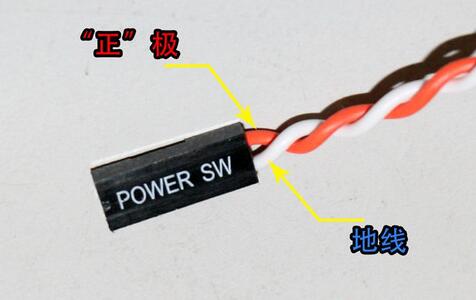

有人可能会说，既然您说开关按钮的接线也被用来区分颜色和白色？实际上，如果您想分开这条线，那不是没有可能。通常，彩色线是“正极”（不是真正的正极），白色线是接地线（英语中，主要是接地线或GND）。说）。

2.重置开关（RESET）

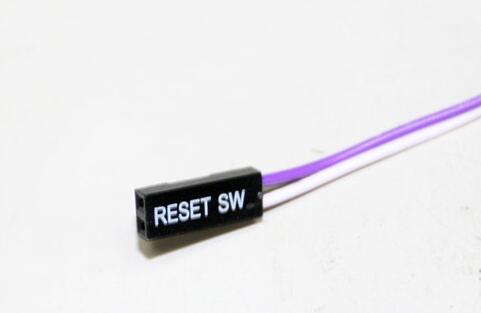

复位开关的插头也是两针。其中一根线通常显示为蓝色，另一根线显示为白色。它的功能是在不间断电源的情况下重新启动计算机，通常在计算机在运行过程中突然崩溃时使用。与此开关相连的插头通常标有RESET SW字样，并且在主板上相应位置的插针附近的英文缩写通常是RESET，RST，RS或RE等。

3.电源LED（电源LED）

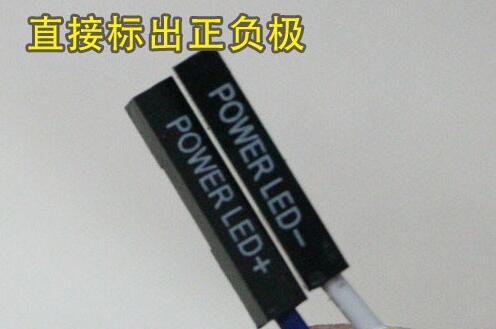

电源指示灯连接也是两针插头。一个连接通常以绿色表示，另一连接为白色。打开主机电源后，电源指示灯将点亮。连接到该开关的插头通常标有POWER LED字样，主板上相应引脚附近的英文缩写通常是PW LED，Power LED，PWR LED或PLED +和PLED-等。

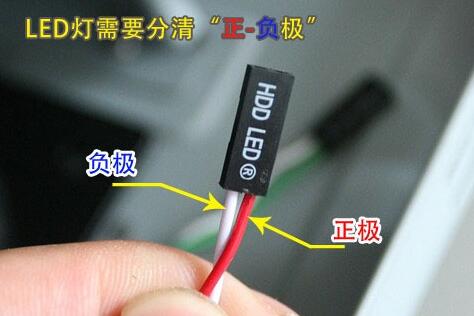

通常来说，彩色线是正极线，而白色线是负极线（通常负极线是白色的，但也有一些黑色的线表示负极）。

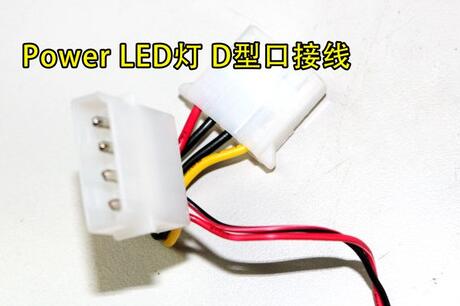

此外，某些机箱电源指示灯是替代品，并且不使用主板接线方法为LED灯供电，而是直接使用5V D型电源接口（主板接线引脚提供的电压也为5V） ，因此可以代替它使用，玩家也可以自行修改）直接显示主机是否处于开机工作状态。

4.硬盘LED（硬盘LED）

硬盘驱动器指示灯连接也是一个两针插头，两条线通常是红色和白色。硬盘读写时，硬盘指示灯会亮起。连接到此开关的插头通常标有HDD LED字样，主板引脚附近的英文缩写通常是HDD LED，HD或IDE_LED +和IDE_LDE-等。

5.扬声器（扬声器）

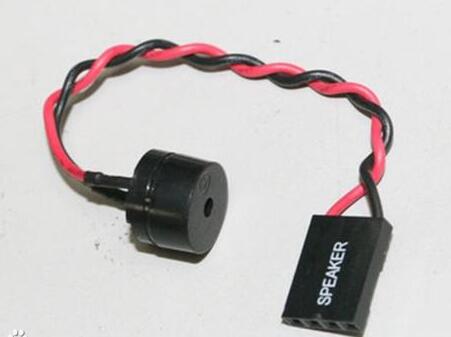

此连接的插头有四个引脚，但只有两个连接。颜色通常是一种红色和一种黑色或一种橙色和一种黑色。正确连接后，机箱上的扬声器即可使用它。连接到此开关的插头和主板上的相应针脚通常标有扬声器。某些计算机在正常启动后会通过蜂鸣器发出蜂鸣声，或者如果它们无法正常启动，则会通过蜂鸣器发出相应的警报声以帮助用户解决问题。但是，某些主板集成了扬声器，因此您无需在机箱上连接扬声器。现在机箱没有配备此功能，这是一个过时的东西！

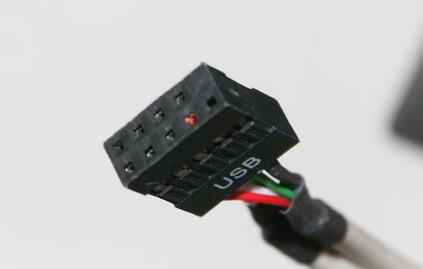

USB 2. 0接口图：

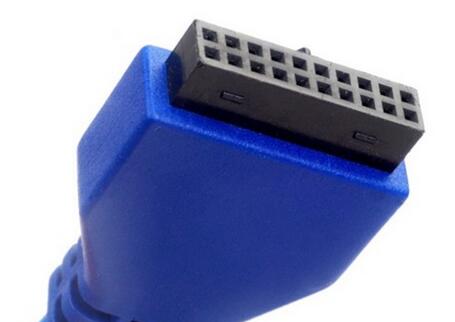

USB 3. 0接口

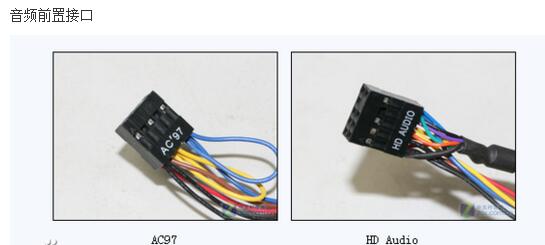

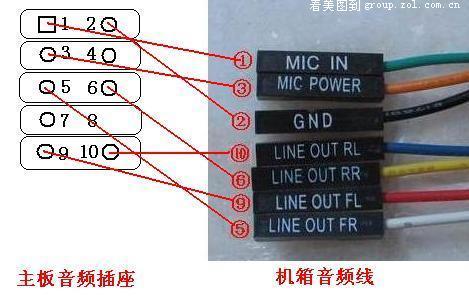

说到AC97和HD Audio的区别，这涉及N多板集成芯片升级的历史故事，但是简单来说，HD Audio已完全替代了AC97，因此我们可以使用声卡芯片模型来确定我们正在使用哪一代芯片。

在通常情况下，当前HD Audio主要使用8通道输出，因此需要将“ C889”之类的芯片插入HD Audio连接器。而且，如果您插入错误的插头，或插入AV97插头，或者机箱仅带有AC97插头，那么不用担心，您可以使用驱动程序软件来调整为AC97兼容模式，以便发出声音。如果要收听8声道高清音频，请再次插入另一个接口。

目前，除某些旧主板外，新一代主板产品均为高清音频芯片，因此请直接插入高清音频接口！并且有一个“万无一失”的设计，它简单易用。

一.华硕

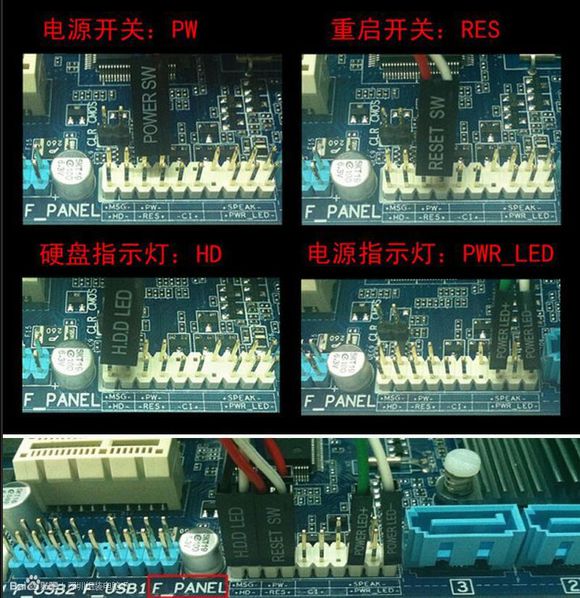

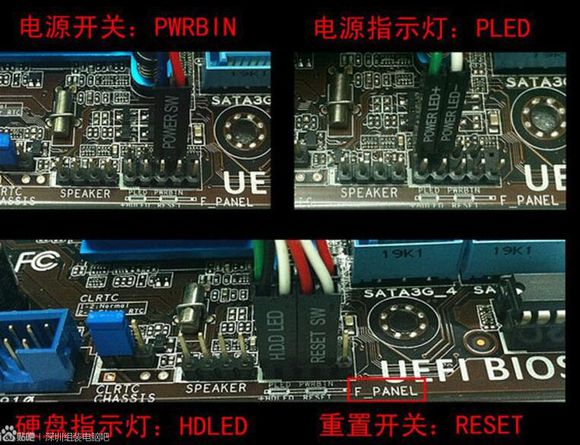

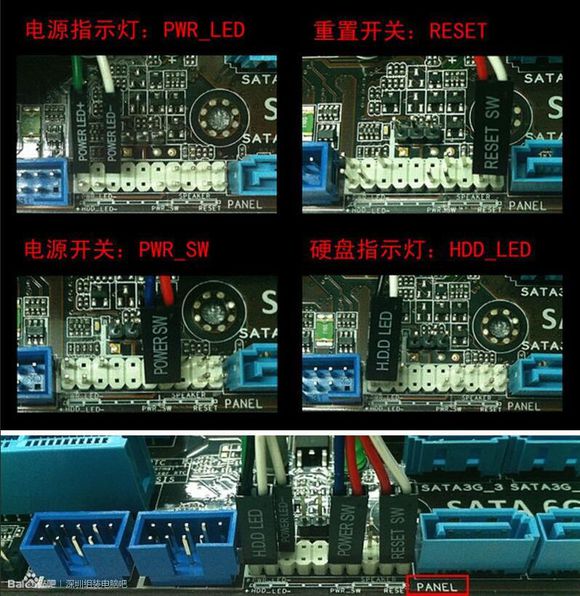

1.前端系统控制接口被标识为F_PANEL / PANEL

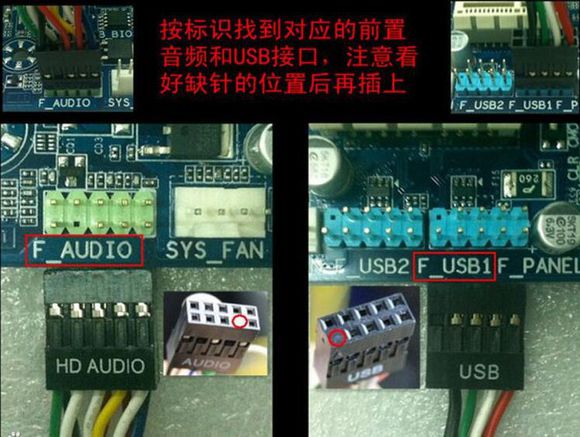

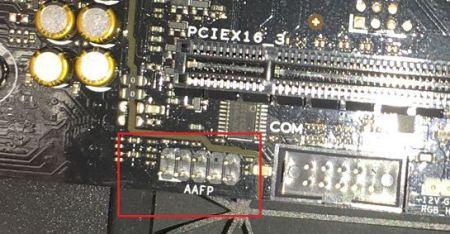

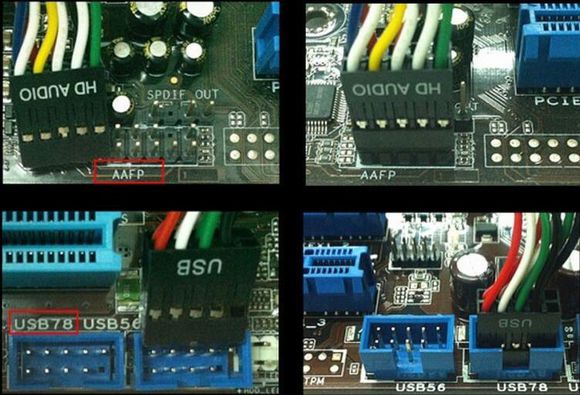

2.前端音频被标识为AAFP，前端USB接口被标识为USB56 / USB78等。

二.技嘉

1.主板的前控制面板接线标识为F_PANEL

2.前端音频接口标识为F_AUDIO，前端USB接口标识为F_USB1 / F_USB2，等等。

三.MSI

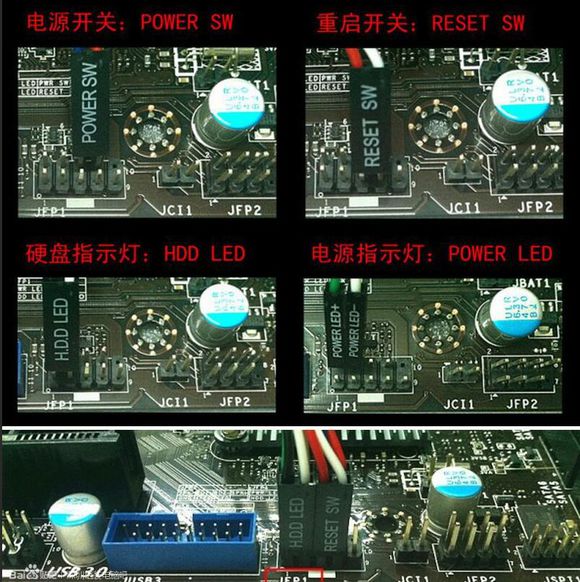

1.前面板接口被标识为JFP1

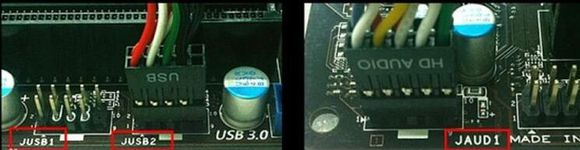

2.前面的USB接口被标识为JUSB1 / JUSB2等，前面的音频接口被标识为JAUD1

四.华擎

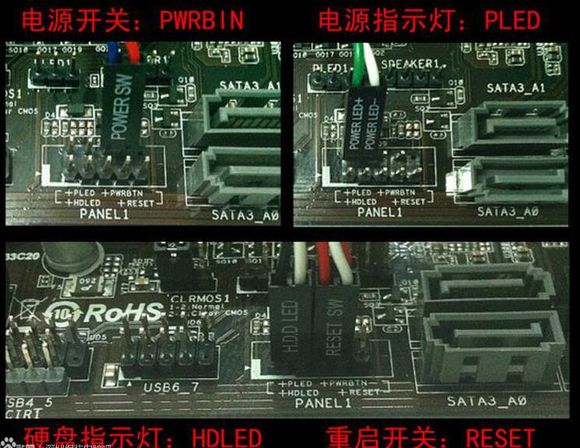

1.前面板接口被标识为PANEL

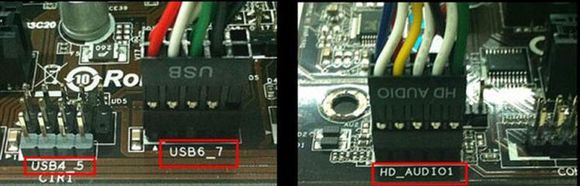

2.前面的USB接口被标识为USB4_5 / USB6_7等，并且前面的音频接口被标识为HD_AUDIO1

其他品牌的主板基本相同，几乎相同！
