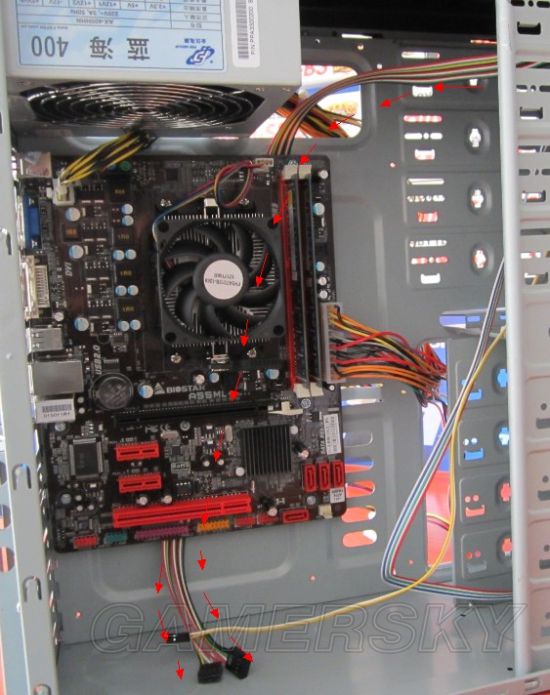

（组织）图形：主板电源引脚的连接方法主板和机箱电源开关的重新启动按钮的连接主板跳线和英文字符

------------说明：主板电源引脚的连接方法主板和机箱电源开关，重启按钮的连接方法，主板跳线和英文字母Switch的含义，重启开关，USB，耳机麦克风等）。通常，主板的电源开关和重启电缆不是正极还是负极，只需连接电源开关电缆即可正常启动和关闭。电源和硬盘指示灯为正负极，但是某些线路（无论是否连接）都不会影响计算机的正常使用。通常，有8条主板电源线，每根电源线由两根组成：电源开关，重启开关，电源指示灯（正负极）和硬盘指示灯（正负极）。通用电源线接口如下：电源LED灯+电源开关。 。 。 。 。 。 。 。 。 + －重新启动未定义的接口（这是另外一个接口，似乎没用）硬盘LED指示灯一般只需要注意上述电源线的连接方法，其他基本知识就不需要记住，只要该接口连接正确。只要插入了接口，其他电缆（例如USB电缆，音频电缆和耳机电缆）都集成在一起。对于新手来说，这是必读的内容！主板的跳线连接方法为新手用户揭示了最麻烦的跳线连接--------------------------作为新手，您必须组装从头开始您的计算机并不容易，也许您知道在哪里插入CPU和在哪里插入内存，但是当遇到成排的复杂跳线时，许多新手都不知道如何开始。

打开钥匙并不奇怪。请记住，当您第一次看到计算机时，JS将CPU，内存，图形卡等插入主板，然后从口袋里掏出自己的钥匙（或者只是找到一个螺丝）。在主板的边缘？您感到惊讶吗（无论如何我还是第一次感到惊讶）！面对全新的主板，JS始终可以在1、2分钟内连接主板上的密集跳线，而无需阅读任何说明。您认为他是大师吗？哈哈，在阅读了今天的文章之后，您会觉得这不值得一提，只要您记住一点，就可以完全记住在不阅读手册的情况下将所有跳线安装到主板上的秘密。 --------------------------这称为真正的跳线。首先，让我们纠正一个概念性问题。实际上，主板上需要连接的引脚的行不称为“跳线”，因为它们无法实现跳线的功能。真正的跳线是两个或三个插针，上面有一条小的“跳线”。这种电缆应称为“跳线”，它可以起到硬件更改设置，频率等作用；并且连接到机箱的插针根本不能扮演这个角色，因此从真正意义上讲，它们应该被称为面板连接插针。但是，由于外观与“跳线”几乎没有差别，因此我们常称它们为“跳线”。--------------------------阅读后本文中，连接这么多的电线将变得非常容易。至于谁是第一次将面板连接销钉称为“跳线”，我相信没有人能确定。

但是由于它们都是所谓的，并且每个人都习惯了，所以我们不会继续使用它们，因此在本文中，我们仅将面板连接引脚称为跳线。轻松识别每条连接线的定义为了便于理解，让我们从机箱中的连接线开始。一般来说，在机箱的连接线上使用文本标记每个连接线的定义，但是如何识别这些标记是我们要解决的第一个问题。实际上，这些注释都是相关的英语缩写，这并不难记住。让我们一一了解（每张图片下面都是相关的介绍）！ --------------------------电源开关：POWER SW英文全名：Power Swicth可能的名称：POWER，POWER SWITCH，ON / OFF，POWER SETUP，PWR和其他功能定义：机箱正面的电源按钮--------------------------重置/重启开关：RESET SW英文全名：Reset Swicth可能的名称：RESET，Reset Swicth，Reset Setup，RST等。功能定义：机箱正面的重置按钮----------------- -----------电源指示灯：+ /可能名称：POWER LED，PLED，PWR LED，SYS LED等.- --------- HDD状态指示灯：HDD LED英文全名：硬盘驱动器发光二极管可能的名称：HD LED -------------------- ------警报：SPEAKER可能的名称：SPK功能定义：主板异常操作警报--------------------------- ------------这个不用说，与正面USB接口的连接通常是整体-------------音频电缆：AUDIO可能的名称：FP AUDIO函数定义：阅读以上内容后，机箱的前部音频很简单。在介绍图片和文字之后，每个人都必须已经了解机箱上这些连接的定义。实际上，它确实很简单，只有几个非常非常简单的英文缩写。

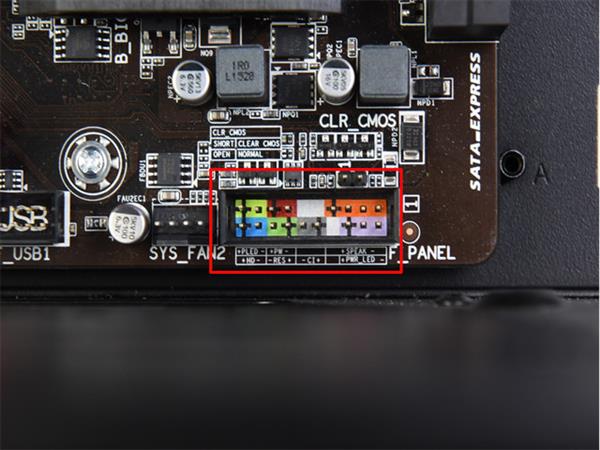

在下一页上，我们将了解主板上的“跳线”。轻松识别主板跳线的“基本”一章------------实际上，机箱上的接线并不可怕， 80％对于初学者来说最麻烦的是主板上跳线的定义，但是真的那么可怕吗？答案是否定的！而且其中有很多规则，由于这些规则，我们可以得出推断，无论是什么品牌的主板，都无需阅读手册即可插入复杂的跳线。 ●跳线的第一个销钉在哪里？要学习跳线方法，我们必须首先了解跳线在哪里开始计数。这实际上非常简单。在主板上（与所有板卡设备相同），在跳线的末端始终有一个较厚的打印框架，应该从此处开始计算跳线。找到较厚的打印框后，只需从左到右，从上到下进行计数。如上图所示。 ●9Pin开关/重置/电源指示灯/硬盘指示灯定义--------------------------此主板与之前的主板相同图片。所有使用9Pin定义开关/重置/电源灯/硬盘灯的9Pin开关/重置/电源灯/硬盘灯跳线是目前最流行的方式，市场上超过70％的品牌都采用这种方法。逐渐地，它已经成为一种标准，尤其是一些大型代工厂为渠道制造商推出的主板，其中90％以上使用此方法。

--------------------------上面的9针面板连接跳线图是9Pin定义开关/重置/电源指示灯/硬盘此处应注意，第9针未定义，因此在插入跳线时无需插入此针。连接时，只需按照上图进行连接，这非常简单。其中，电源开关（Power SW）和复位开关（均与正极和负极无关），两个指示灯需要区分正极和负极，正极按方向连接靠近第一个图钉（即，印有粗线）。方向）。 --------------------------您能区分这根线的正极和负极吗？我几乎忘了提到机箱上的电线也很容易区分正极和负极。通常，彩色线为正极，黑/白线为负极（接地，有时用GND表示）。在学习并记住此页面的内容之后，您可以连接大多数主板的开关/重置/电源指示灯/硬盘指示灯。现在，您可以从外壳中拔下电缆的这一部分，然后重新插入。上。请务必记住安排！为了使每个人都更容易记住，在这里我们使用4个句子来概括9Pin。定义开关/重置/电源指示灯/硬盘指示灯的位置：1、将电源插入缺少的引脚旁边2、插入与重置相反的电源--------- ------- ----------3、将电源灯插入电源旁边，负极靠近电源跳线。4、将硬盘驱动器指示灯插入复位旁边，并且负极靠近复位跳线。你必须记住！代表性的ASUS主板接线方法●代表性的ASUS主板接线方法安装机器时，很多朋友会优先考虑ASUS主板，但是ASUS主板的接线规则通常与我们在上一页中讨论的规则不同，但这也很有代表性。 ，因此我们将在这里单独讨论。

--------------------------------------------------- ----上图是华硕主板上这种接线的（红点表示没有引脚），实际上很容易记住。此处应注意，某些情况下的PLED是3Pin插头，但实际上只有两根电线需要连接到3Pin PLED引脚。上图中的虚线部分专门连接到3Pin PLED插头。让我们在下面找到这个规则。首先，SPEAKER法则是最明显的，将4Pin放在一起，除了SPeaker不能插入任何东西。因此，当我们将来看到这种引脚时，我们首先确定SPeaker的位置。然后，如果同时存在3Pin，则必须将它们连接到电源指示灯，因为只有电源指示灯可能会出现3Pin；否则，电源指示灯将显示为3Pin。第三，90％的电源开关在中间是两个独立的引脚，当然，您可以自己使用短导线。连接这两个引脚。如果打开，则证明已插入POWER。也可以使用相同的方法测试它旁边的Reset。其余的当然是硬盘驱动器指示灯。请注意，电源指示灯和硬盘驱动器工作状态指示灯均为正负极。实际上，插错插头的方式都没关系，但是它们不会亮起，也不会损坏主板。 ●其他不规则的主板接线方法：--------------------------除了我们前面提到的内容外，还有一些不太明显，但是这些主板除接线方式外（实际上，大多数主板上都有标记）都在接线旁边清楚地标出了标记，并且通过针脚上的颜色来区分它们，如上图所示。

遇到此类主板时，只需按照徽标插入电缆即可。现在看来，我相信您已经了解使用密钥打开机器的安装程序的秘密。实际上，这是POWER相应引脚的短连接，这非常简单。前置USB和前置音频的接线方法--------------------------●前置USB的接线方法实际上很简单，现在一般机箱使正面USB连接变成一个整体。您只需要在主板上找到相应的针脚并将其插入即可。一般而言，主板上的前端USB引脚当前使用9Pin连接方法，并且旁边有一个明显的USB2.0标记。 --------------------------在主板上找到前端USB引脚也非常简单。如今，主板通常分为两组，甚至有两组以上的前置USB引脚（如上图所示）。寻找前端USB时，每个人都只需要看到9针，并且当同时有两套或两套以上引脚时，就可以基本确定这是前端USB引脚，并且主板附近会出现徽标。 --------------------------现在一般情况下的正面USB连接搜索是这种集成类型，总共有8条线它是VCC，Data +，Data-和GND。不用说，这种集成可以直接完成。

如果它们分开，则它们通常以红色，白色，绿色和黑色的顺序连接。尽管上图所示的行已集成，但也按红色，白色，绿色和黑色进行了排序。 ●前置音频的连接方法因为前置音频仅在过去两年才变得流行，更不用说用户了，即使是许多已安装的技术人员也不太可能连接前置音频电缆，甚至还有很多JS直接我都在讲笑话上前后我没声音。因此，如果前置音频很难连接，让我们看一下。 --------------------------从目前市场上的主板来看，前音频引脚的订购已成为固定的标准（如上图） ）。从图中可以看出，前置音频有9个引脚，但它们占据了10个引脚，第8个引脚留空。 --------------------------点击放大上图是典型的前置音频连接，前置音频实际上只需要连接7线，即上图中的7条线。在主板的针脚一侧，只要我们了解每个针脚的定义，就可以轻松连接前置音频。让我们看一下主板上每个引脚的定义：1——麦克风输入/ MIC（麦克风输入）2——GND（接地）3——麦克风电源/麦克风VCC / MIC BIAS（麦克风电压）4——无引脚5——LINE OUT FR（右声道前置音频输出）6——LINE OUT RR（右声道前置音频输出）-------------------- ---- 7——NO针8——NO针9——LINE OUT FL（左声道前置音频输出）10——连接前LINE OUT RL（后声道前置音频输出）设置音频时，请遵循上述说明定义并连接相应的线。

实际上，在某些情况下，第5和第6引脚，第9和第10引脚通过电线连接，可以达到相同的效果。似乎有很多行，但也很容易记住。您可能希望遵循作者记住的方法。首先记住前三个，第一个是麦克风输入，第二个接地，第三个是麦克风电压，然后将第5和第6针插入右声道，第9和第10针插入左声道渠道。从上到下依次是麦克风输入，麦克风电压，右声道，左声道和地。记住这个容易吗？ ---------------------------------------实际上已经集成了许多布线，无需按顺序订购麻烦
