6、与正常的DRAM模式相比,该工作模式显然节省了很多时间,尤其是节省了3 RAS预充电时间和3 tRAC时间,从而进一步提高了效率。
与第四步不同,区别在于不需要重复激活RSA,因此以后只需要3个时钟。 6-3-3-3,其中6表示从初始状态Cycle读取第一组数据需要6个时钟,而读取其他三个数据仅需3个时钟周期即可达到目标。重要的是要指出,在上面的时序图中,我们没有在FPM DRAM执行第二,第三和第四数据输出之前标记新列地址选通的时间,而是从上面开始。可以看到Col.2与Data1和D2之间没有重叠,因此这三个数据的输出是一个接一个地完成的,因此最后一个数据传输完成到下一个列地址传输。两者之间略有延迟。
EDO DRAM(扩展数据输出DRAM:扩展数据输出DRAM)不再使用现代内存
EDO DRAN在输出数据时可以执行下一列地址选通。

以下使用EDO读取时序图来了解EDO DRAM读取数据的过程。
1、 RAS在完成最后一次读取操作后进入预充电状态。接收到读取数据的请求后,首先通过地址总线将行地址发送到地址引脚。在此期间,CAS仍处于预充电状态。
2、/ RAS引脚被激活,列地址开始通过行地址选通电路,并且行地址选择行地址,同时tRAC周期开始,因为这是读操作/ WE引脚尚未激活,因此内存知道它正在执行读操作而不是写操作。
3、当CAS仍在预充电时,将列地址发送到列地址选通电路以选择合适的地址。激活/ CAS后,tCAC周期开始。当tCAC结束时,要求读取的数据将通过数据引脚传输到数据总线。
4、从开始输出第一组数据开始,我们可以了解EDO和FPM之间的区别:在tCAC周期结束之前,CAS被停用和预充电,第二组列地址传输和门控也立即开始。在完成第一个数据的输出之前,下一组数据的tCAC周期开始-显然,这可以进一步节省时间。就在输出第二组数据之前,再次停用CAS,以准备第三组数据传输列地址...
5、这种设计使EDO存储器的性能比FPM的性能提高了约20-40%。
6、因为EDO比FPM快,所以它可以以更高的总线频率运行。如此多的EDO RAM可以以66MHz运行,通常标记为5-2-2-2。
SDRAM存储器的工作原理(不涉及硬件实现,只是简单的原理)

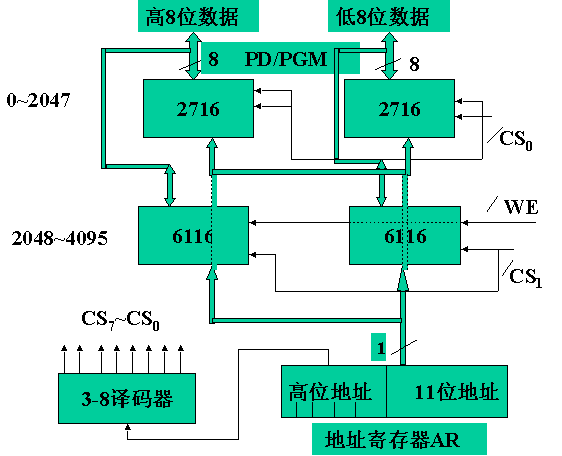

SIMM:我们需要在一个或多个存储库中放置多个芯片,以满足8bit,32bit或64bit数据总线的要求。最初的DRAM只有一个数据输入引脚和一个数据输出引脚。
DIMM:DRAM芯片开发中的引脚数量增加了,数据输入和输出引脚也更多了,因此4M * 8封装的DIMM可以相当于8个4M * 1的SIMM芯片,并且数量的筹码减少。
SDRAM可以在单个DIMM中实现多个存储体的存在,并在满足数据总线的前提下进一步提高数据总线的性能。
在前面讨论的DRAM读取模式下,当读取周期结束时,必须同时停用/ RAS和/ CAS,然后在进入下一个读取周期之前会有很短的预充电时间。但是在具有两个存储体的SDRAM模块中,一个存储体可以在另一存储体被预充电的同时被调用-因此,当您需要读取预充电存储体的数据时,无需等待。可以直接调用。为了实现此功能,SDRAM需要增加对多个存储体的管理,以便可以控制这些存储体以在需要时随时进行预充电和调用。具有两个存储体的这种SDRAM通常具有一个称为BA0的附加引脚,以实现两个存储体之间的选择。通常,BA0为低电平以指示选择了Bank0,而BA0为高电平Bank1。将被选中。
可以看出,尽管SDRAM在基本原理(例如基本存储结构)方面基本相同,但是整个存储体系结构的组织是不同的,并且存储单元的控制存在相当大的差异。因为异步DRAM与处理器和芯片的时钟无关,所以芯片组只能根据DRAM存储器的时序要求“被动”操作DRAM控制引脚。由于SDRAM与CPU和芯片组共享时钟,因此芯片组可以在每个时钟的上升沿主动发送引脚控制命令。
异步DRAM的读取过程:
异步DRAM不需要以与处理器相同的频率运行。它的定时信号控制,寻址和其他操作基本上是独立控制的,即由存储芯片本身控制。
1)行地址通过地址总线传输到地址引脚。
2) / RAS引脚被激活,列地址将被放入行地址选通电路(行地址锁存器:在本文的上半部分,我们将其翻译为行地址锁存器电路)。
3)行地址选择正确的行,并将其发送到检测放大器。 4)/ WE引脚目前未激活,因此DRAM知道它们没有写入。
5)列地址通过地址总线传输到地址引脚。
6)/ CAS引脚被激活,可以将列地址发送到列地址锁存器。
7)/ CAS引脚也用作输出使能信号(输出使能),因为一旦将/ CAS信号输入到读出放大器中,Dout引脚就会生效,因为在此位置已找到所需的数据时间。数据可以从内存传输到系统。

8)/ RAS和/ CAS引脚停止激活,等待下一个读取命令
在读取内存的过程中,我们需要考虑两种类型的延迟。
1.两次读取操作之间的延迟。因为DRAM的读取操作包括电容器的充电和放电以及传输信号的时间,所以两次读取操作之间至少有足够的时间。时间允许内存执行这些操作。两个同时读取之间的延迟包括RAS和/ CAS预充电延迟时间。在激活/ RAS后,必须给它足够的时间为下一次激活做准备。当读操作周期结束时,我们必须同时停用/ RAS和/ CAS引脚。实际上,在停用它们之后,必须等待预充电过程的结束,然后才能开始下一个操作(或读操作,写操作或刷新操作),如下图所示。
2.的内部延迟包括从/ RAS激活到出现数据总线的状态,从/ CAS激活到出现数据总线的数据,即tRAC(行访问时间)和tCAC(列访问时间),如下所示图(1)。
图(1) tRAC和tCAC
图(2) DRAM读写时序图
上面的图片(2)详细介绍了DRAM读取和写入数据的详细过程。
1)首先看上图的第一行。在预充电期间,行地址通过地址总线传输到地址引脚。在此期间,未激活RAS。在地址总线的第三行中,我们看到该数据处于此时间段内。在行地址总线上,CAS在此期间也处于预充电状态; </ p>
2)仍然在上图的第一行,/ RAS引脚被激活(RAS活动,灰色部分),行地址将被放入行地址选通电路(如第三行所示)在此期间,CAS仍处于预充电状态;激活/ RAS时,将启动tRAC(行访问时间),如上图的数据总线的最后一行所示。
3)激活/ RAS后,行地址将选择正确的行并将其发送到检测放大器。
4)在此期间,/ WE引脚一直处于无效状态,因此DRAM知道它们未执行写操作-这种状态将一直持续到写操作开始为止。
5)列地址通过地址总线传输到地址引脚。
6)/ CAS引脚被激活(如上图第三行所示),可以将列地址发送到列地址锁存器。此时,tCAC(列地址访问时间)开始计数。
7)在/ CAS处于活动状态的时间段结束时,/ RAS停止激活-即,将这段时间找到的数据传输到数据总线以进行数据传输(如数据总线所示) ,在数据总线中在数据传输过程中,地址总线处于空闲状态,并且不接受新数据-当开始发送数据时,tRAC和tCAC都结束了。
8)在数据总线上进行数据传输期间,/ CAS引脚也被禁用-即,获得高电平,并且预充电周期开始。 RAS和CAS将同时处于预充电期间,直到下一次激活/ RAS进入下一个读取操作周期为止
SIMM和DIMM中有两种类型的延迟:访问时间和循环时间。
潜伏期很短,只有几纳秒。
访问时间:即tRAC和tCAC
周期时间:在两个读取周期之间,即从/ RAS停用到预充电结束以及从/ CAS停用到预充电结束的时间。
对于异步DRAM,访问时间为(行地址到达行地址引脚)到(数据传输到数据引脚的时间段)。存取时间为60纳秒的DIMM意味着当我们发出读取指令时,在获取数据命令后,将地址数据发送到地址引脚后,它将等待60纳米到达数据输出引脚。
循环时间为:第一次读取后,开始下一次操作的时间间隔。
我们通常所说的DRAM存储器的纳米数是指访问时间。访问时间越短,存储器的工作频率就越高。内存频率越高,意味着它可以适应具有更高外部频率的处理器。
